Gehäusearmaturen

Gehäusearmaturen nach DIN mit Gussgehäusekonstruktion. Zwischenflanschschieber, Keilflachschieber, Rückschlagklappe, Absperrklappe. Die Gehäuse-Armaturen können mit nicht steigender oder steigender Spindel und unterschiedlichen Dichtungen ausgestattet werden.

Die gängigsten Gehäusearmaturen sind der Zwischenflanschschieber (Typ: ZS) und der Keilflachschieber (Typ: KF). Bohrbilder stellen wir zur Verfügung. Wir beliefern Sie mit diesen Gehäusearmaturen:

Zwischenflanschschieber: Typ GW-ZK1
Keilflachschieber: Typ GW-KF 4A
Keilovalschieber: Typ GW-KO 4B
Rückschlagklappe: Typ GW-RSK
Zwischenflansch-Absperrklappe: Typ GW-ZAK
Absperrklappe: Typ GW-ASK

Vertrieb

Werner Englich

+49 5422 94390-543
w.englich@gla-wel.de

Download

GLA-WEL | Katalog Abwassertechnik

GLA-WEL | Gehäusearmaturen

Gehäusearmaturen nach DIN

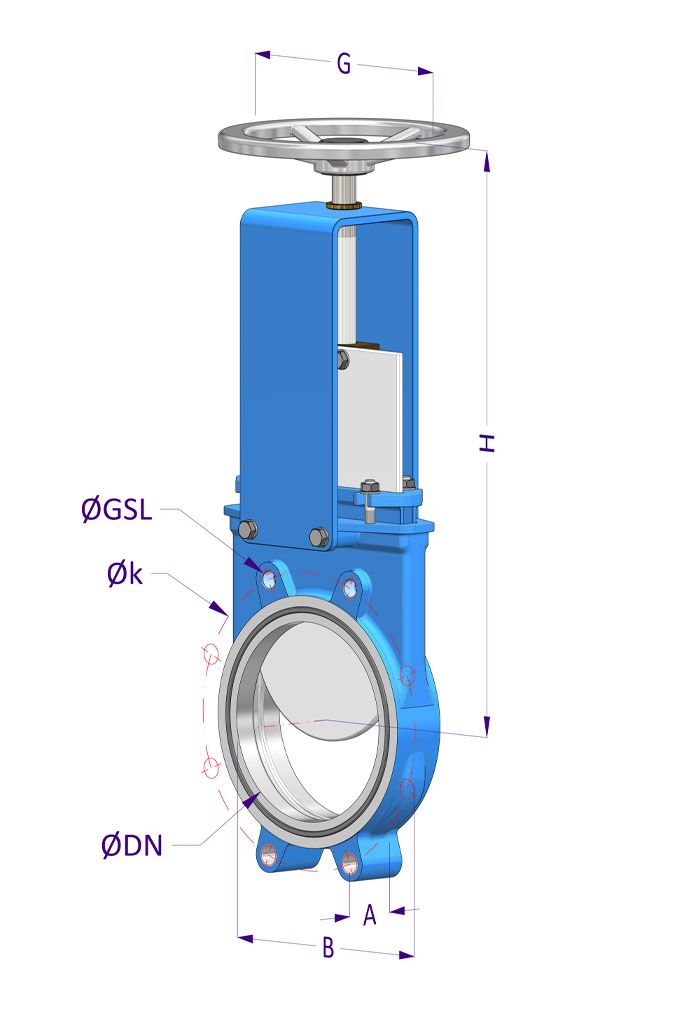

GLA-WEL | Zwischenflanschschieber GW-ZK1

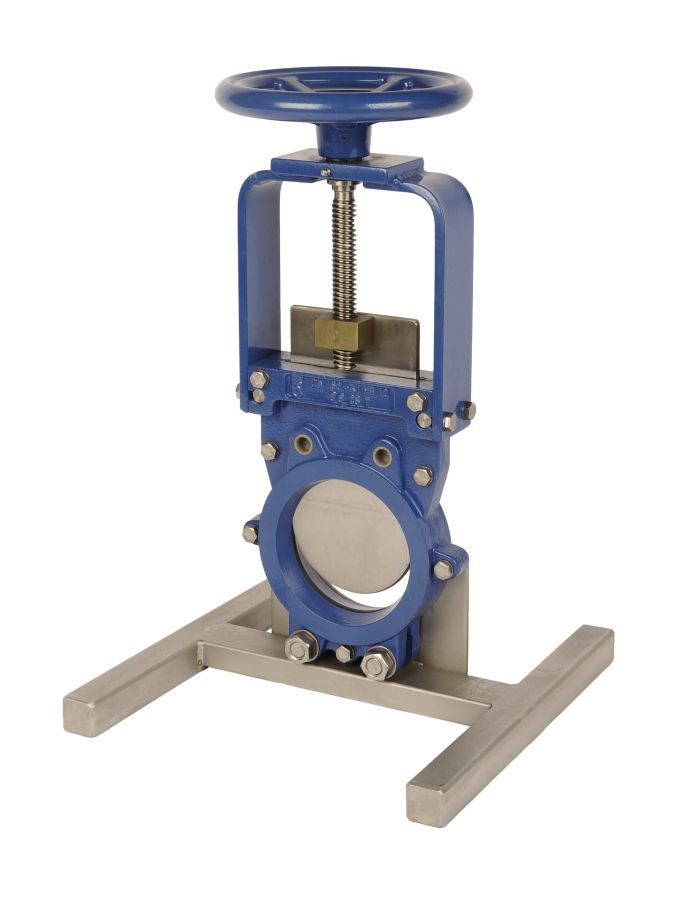

GW-ZK1 Zwischenflanschschieber

Ausschreibungstext:

Zwischenflanschschieber nach EN 558-1 Reihe 20 (bzw. DIN 3202 Teil 3 K1) zum Anflanschen, mit Bohrbild nach DIN EN 1092-2 (DIN 2501 PN 10), mit rundem Durchlass DN. Einseitiges Abflanschen gegen vollen zulässigen Betriebsdruck ist von DIN 50 bis DN 500 möglich.

Ausführung:

Zweiteilige Gussgehäusekonstruktion. Runder nutfreier Durchgang ohne Spülecken, mit formschlüssiger Dichtung, Bockaufsatz mit steigender oder nichtsteigender Spindel, Gleitlager, Flanschanschluss nach DIN EN1092-2 (DIN 2501 PN 10). Antrieb über Schnellschlusshebel bis DN 200 lieferbar. Zweiteilige Gussgehäusekonstruktion. Runder nutfreier Durchgang ohne Spülecken, mit formschlüssiger Dichtung, Bockaufsatz mit steigender oder nichtsteigender Spindel, Gleitlager, Flanschanschluss nach DIN EN1092-2 (DIN 2501 PN 10). Antrieb über Schnellschlusshebel bis DN 200 lieferbar.

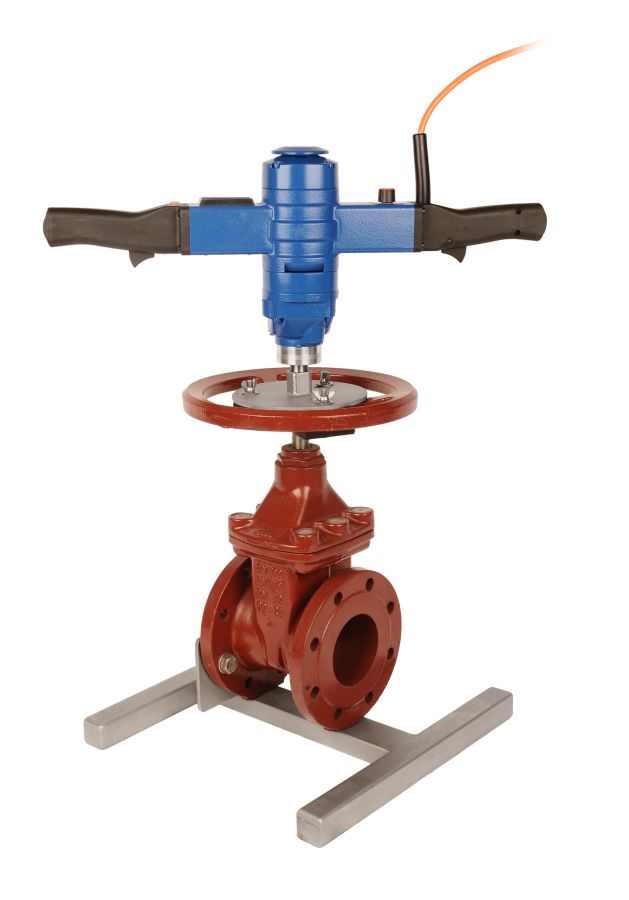

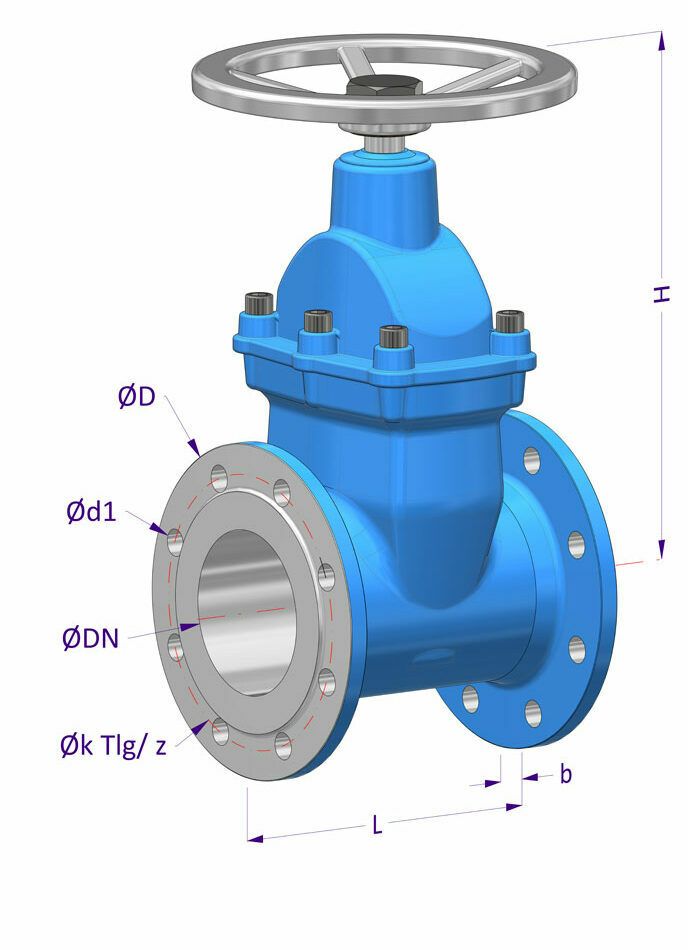

GW-KF 4A Keilflachschieber

Ausschreibungstext:

Keilflachschieber nach DIN EN 558-1 Reihe 14 (bzw. DIN 3202 F4) zum Anflanschen, mit Bohrbild nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10), mit rundem Durchlass DN. KF 4A: weichdichtend, Keilgummierung EPDM / auf Anfrage: Keilgummierung NBR

Ausführung:

Nach DIN EN 1171 (DIN 3352), Baulänge nach DIN EN 558-1 Reihe 14 (bzw. DIN 3202 F 4). Gehäuse Gusskonstruktion. Nichtsteigende oder steigende Spindel, wartungsfreie Spindelabdichtung, zum Anflanschen in eine Rohrleitung, weiche Dichtung, nutfreier Durchgang, Flanschanschluss nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10). Antrieb über Schnellschlusshebel bis DN 200 lieferbar.

GW-KO 4B Keilovalschieber

Ausschreibungstext:

Keilovalschieber nach DIN EN 558-1 Reihe 15 (bzw. DIN 3202 F5) zum Anflanschen, mit Bohrbild nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10), mit rundem Durchlass DN. KO 4B: weichdichtend, Keilgummierung EPDM / auf Anfrage: Keilgummierung NBR

Ausführung:

Nach DIN EN 1171 (DIN 3352), Baulänge nach DIN EN 558-1 Reihe 15 (bzw. DIN 3202 F 5). Gussgehäusekonstruktion. Nichtsteigende oder steigende Spindel, wartungsfreie Spindelabdichtung, zum Anflanschen in eine Rohrleitung, weiche Dichtung, nutfreier Durchgang, Flanschanschluss nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10). Antrieb über Schnellschlusshebel bis DN 200 lieferbar.

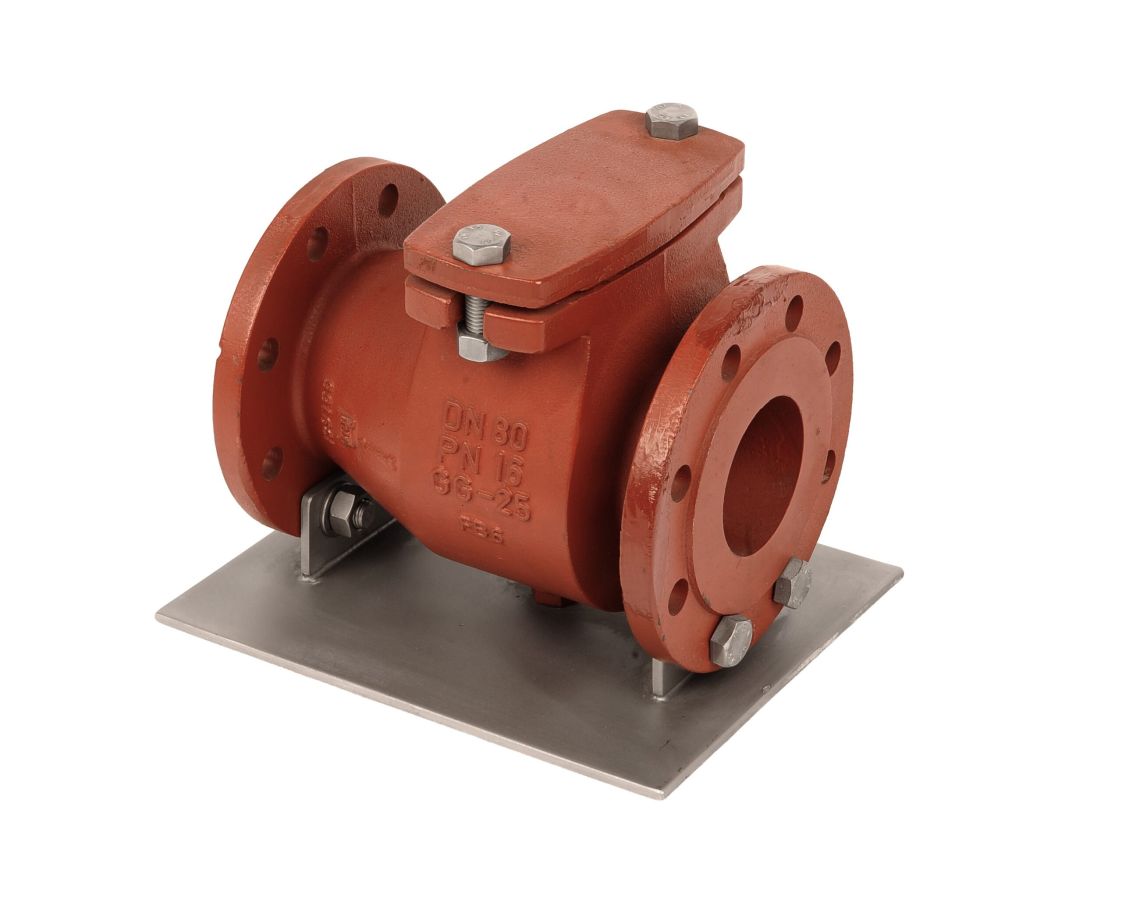

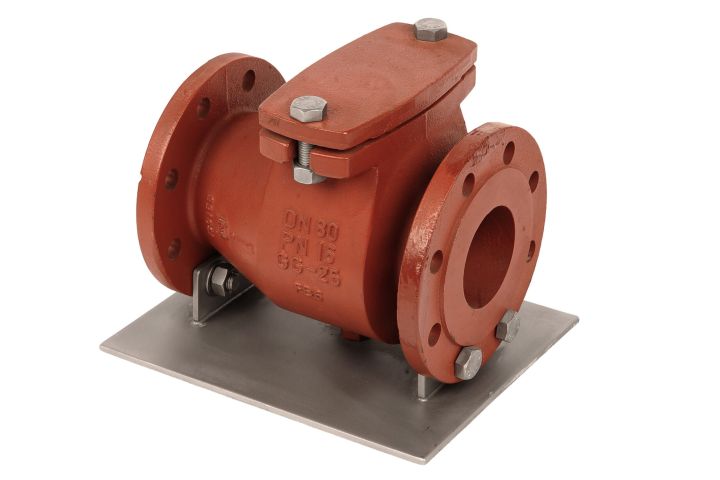

GW-RSK Rückschlagklappe

Ausschreibungstext:

Rückschlagklappe nach DIN EN 558-1 Reihe 48 (bzw. DIN 3202 F6) zum Anflanschen mit Bohrbild nach DIN EN 1092-2 PN 10 und PN 16 (DIN 2501 PN 10), mit rundem Durchlass DN.

Ausführung:

Nach DIN EN 1171 (DIN 3352), Baulänge nach DIN EN 558-1 Reihe 48 (bzw. DIN 3202 F 6). Gussgehäusekonstruktion. Zum Anflanschen in eine Rohrleitung, harte oder weiche Dichtung, Flanschanschluss nach DIN EN 1092-2 PN 10 und PN 16 (DIN 2501 PN 10 und PN 16). Auf Wunsch auch mit Anlüftevorrichtung als Rückflusssperre (RFS) oder auch mit Hebel, Gewicht und Schutzkorb (HG) lieferbar.

GLA-WEL | Zwischenflansch-Absperrklappe GW-ZAK

GW-ZAK Zwischenflansch-Absperrklappe

Ausschreibungstext:

Zwischenflanschabsperrklappe nach DIN EN 558-1 Reihe 20 (bzw. DIN 3202 Teil 3 K1), zum Anflanschen mit Bohrbild nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10), mit rundem Durchlass DN.

Ausführung:

Nach DIN EN 593 (DIN 3354). Gussgehäusekonstruktion. Zum Zwischenflanschen in eine Rohrleitung, weiche Dichtungsmanschet- te (mediumabhängig). Flanschanschluss nach DIN EN 1092-2 PN 10 und PN16 (DIN 2501 PN 10 und PN 16).

GW-ASK Absperrklappe

Ausschreibungstext:

Absperrklappe nach EN 558-1 Reihe 14 (bzw. DIN 3202 F4) zum Anflanschen, mit Bohrbild nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10), mit rundem Durchlass DN.

Ausführung:

Nach DIN EN 593 (DIN 3354), Baulänge nach DIN EN 558-1 Reihe 14 (bzw. DIN 3202 F4 ) Gussge- häusekonstruktion. Zum Anflanschen in eine Rohrleitung, weiche Dichtung, Flanschanschluss nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10).

Katalog Gehäusearmaturen
