Gehäuselose Armaturen

Gehäuselose Armaturen normgerecht ausgeführt nach DIN oder wunschgemäß nach Ihren Anforderungen: Gewindeschieber, Rückstauklappen, Dammbalken aus Edelstahl. Sondergrößen sind problemlos umsetzbar.

Unsere Fachleute statten die Armaturen mit den passenden Antrieben aus. Auch die Montage gemäß DIN/EN übernehmen wir gern für Sie! Lassen Sie sich auch zu Fragen rund um den sicheren und fachgerechten Einbau von Absperr- und Regelarmaturen, Rohrleitungsarmaturen und Dammbalken und Dammbalkenverschlüssen beraten.

Vertrieb

Michael van Brackel

+49 5422 94390-547
m.v.brackel@gla-wel.de

Download

GLA-WEL | Katalog Abwassertechnik

Mehr zu gehäuselosen Armaturen

Unsere Gehäuselosen Schieber und Klappen aus Edelstahl lassen sich hervorragend in aggressive Umgebungen einsetzen. Lesen Sie unsere News:

Edelstahlarmaturen meistern Herausforderungen in Klärwerken

GLA-WEL | Gehäuselose Armaturen

Gehäuselose Armaturen (DIN 19569-4)

Navigation Gehäuselose Armaturen

Gewindeschieber: SDN | SDN R | SDN S | SDN SR
Rinnenschieber: 4RA
Gewinde-Drosselschieber: GDS | GDS R | GDS S | GDS SR | 4R_DS
Guss-Gewindeschieber: GDN
Endgewindeschieber: EDN
Handzugschieber: HDN
Steckschütz: SE
Rinnenschütz: 3RE | 3RA | 3RG
Absenkrinnenschütz: AR
Absenkschieber: AS
Teleskopschieber: TKS
Überfallwehr: ÜW
Verteilerzunge: VZ

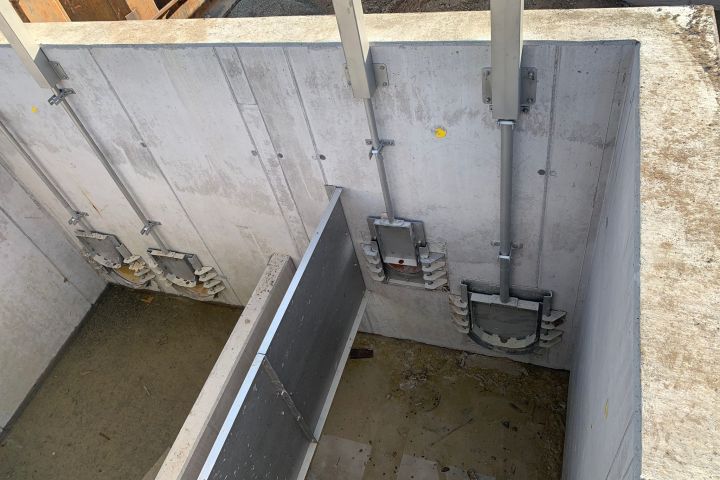

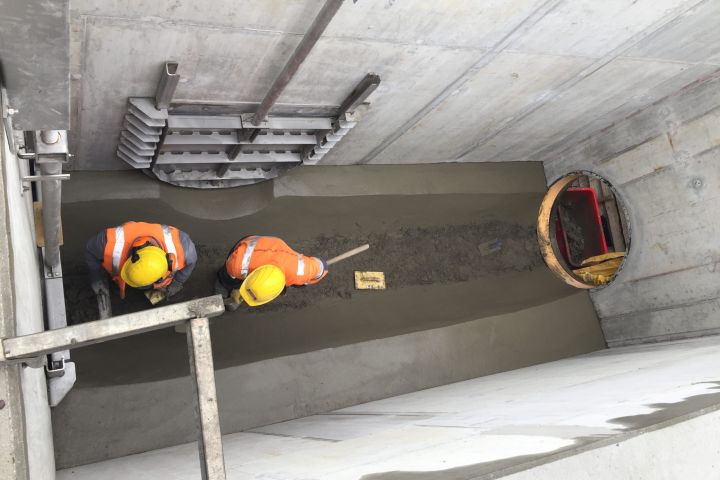

Gewindeschieber

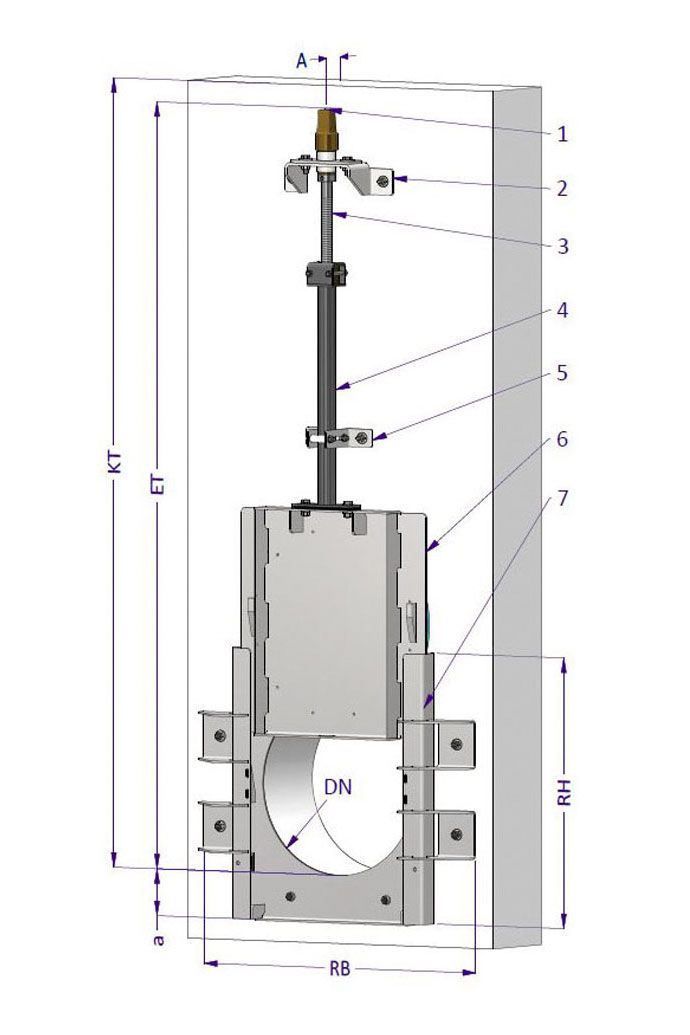

SDN

Gewindeschieber

Ausschreibungstext:

Gewindeschieber nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, 4-seitig dichtend durch Keilpressung, mit rundem Durchlass DN oder rechteckigem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Einteiliger u-förmiger Rahmen zum Andübeln mittels Verbundanker, Platte mit Verstärkungsrippen nach statischer Anforderung und auswechselbarer Profildichtung, Antrieb im Schacht mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inkl. Befestigungsmaterial in V4A. Die zulässige Druckbeanspruchung des Standardschiebers beträgt auf der Vorderseite 6 m und auf der Rückseite 3 m Wassersäule. Armaturen für größere Belastung auf Anfrage.

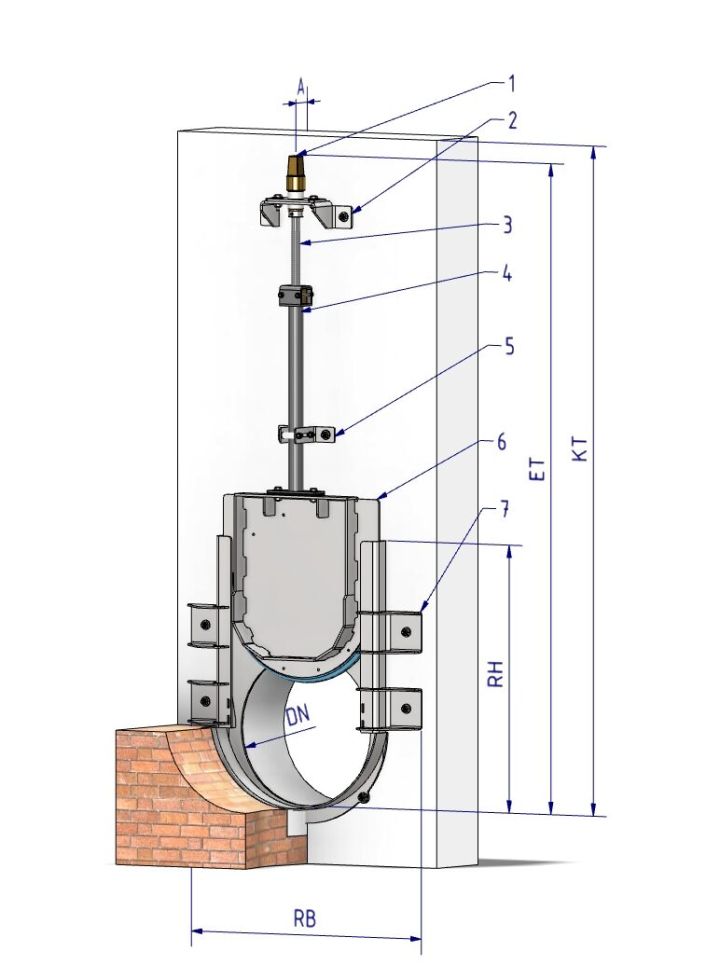

SDN R

Gewindeschieber mit runder Sohle

Ausschreibungstext:

Gewindeschieber nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, mit runder nutfreier (180°) Sohle zum Eingießen in eine Aussparung nach DIN 19556, 4-seitig dichtend durch Keilpressung, mit rundem nutfreien Durchlass DN.

Ausführung:

Schweißkonstruktion. Einteiliger u-förmiger Rahmen zum Andübeln mittels Verbundanker, nutfreier Durchgang im Sohlbereich, Platte mit Verstärkungsrippen nach statischer Anforderung und aus- wechselbarer Profildichtung, Antrieb im Schacht mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inkl. Befestigungsmaterial in V4A. Die zulässige Druckbeanspruchung des Standardschiebers beträgt auf der Vorderseite 6 m und auf der Rückseite 3 m Wassersäule. Armaturen für größere Belastung auf Anfrage.

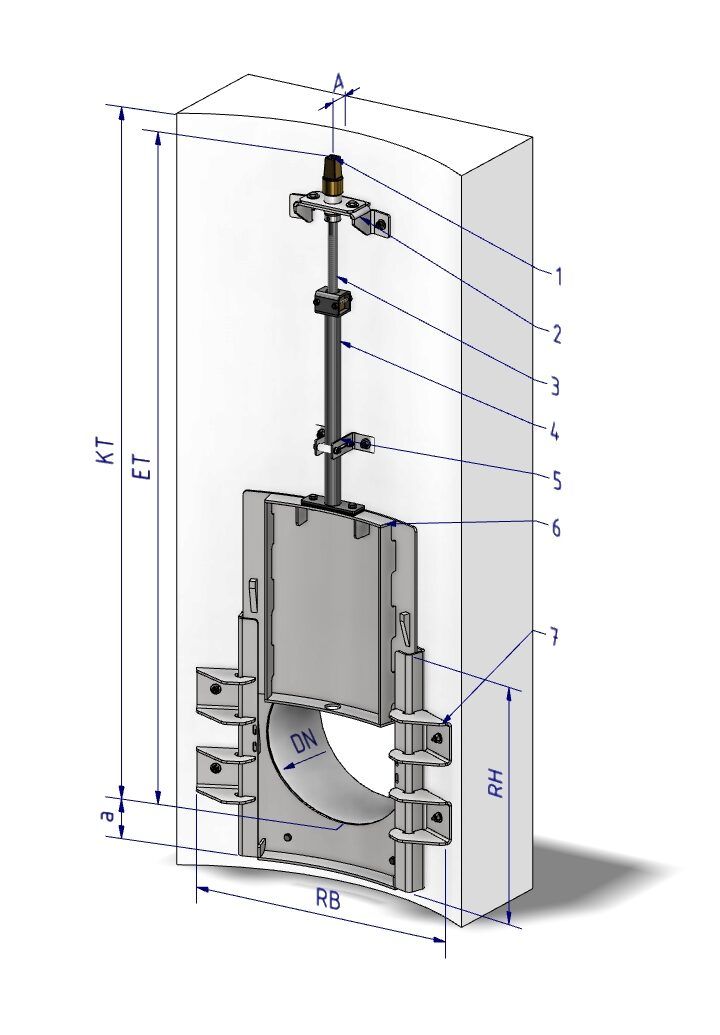

SDN S

Gewindeschieber für runden Schacht

Ausschreibungstext:

Gewindeschieber nach DIN 19569 Teil 4. Vorgerundet zum Andübeln in einen runden Schacht nach DIN 18202, kein Betonspiegel oder Segmentstein zusätzlich im Bauwerk notwendig. 4-seitig dichtend durch Keilpressung, mit rundem Durchlass DN.

Ausführung:

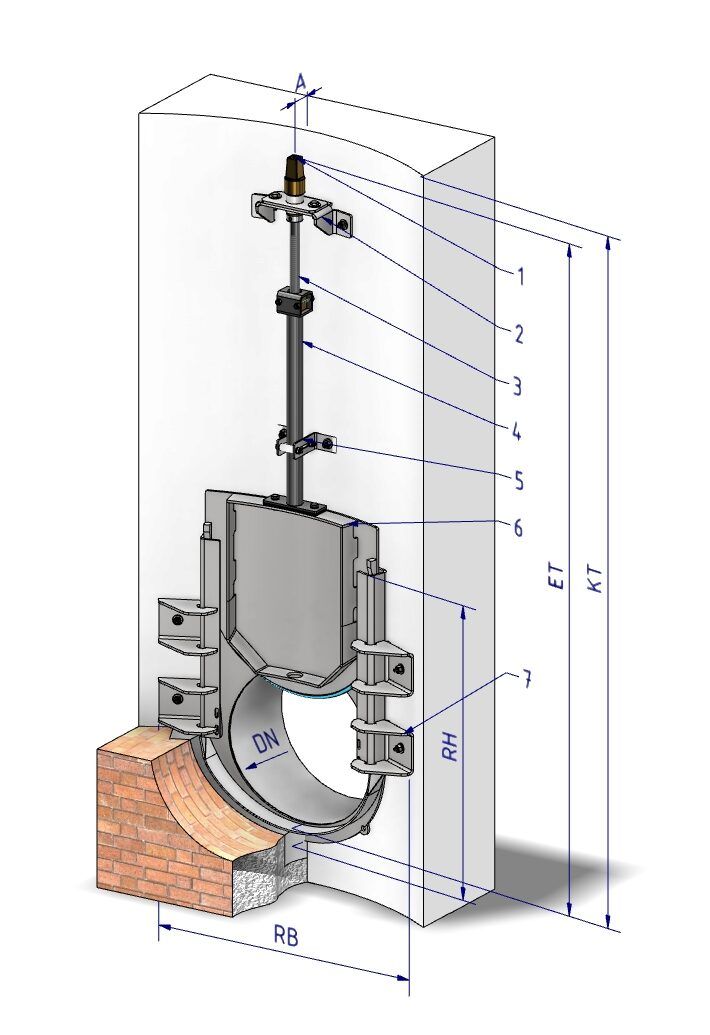

SDN SR

Gewindeschieber für runden Schacht mit runder Sohle

Ausschreibungstext:

Gewindeschieber nach DIN 19569 Teil 4. Vorgerundet zum Andübeln in einen runden Schacht nach DIN 18202, kein Betonspiegel oder Segmentstein zusätzlich im Bauwerk notwendig, mit runder nutfreier (180°) Sohle zum Eingießen in eine Aussparung nach DIN 19556, 4-seitig dichtend durch Keilpressung, mit rundem Durchlass DN.

Ausführung:

Schweißkonstruktion. Einteiliger U-förmiger Rahmen zum Andübeln mittels Verbundanker, nutfreier Durchgang im Sohlbereich, Platte mit Verstärkungsrippen nach statischer Anforderung und aus- wechselbarer Profildichtung, Antrieb im Schacht mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inklusive Befestigungsmaterial in V4A. Die zulässige Druckbeanspruchung des Standardschiebers beträgt auf der Vorderseite 6 m und auf der Rückseite 3 m Wassersäule. Armaturen für größere Belastung auf Anfrage.

Katalog Gewindeschieber

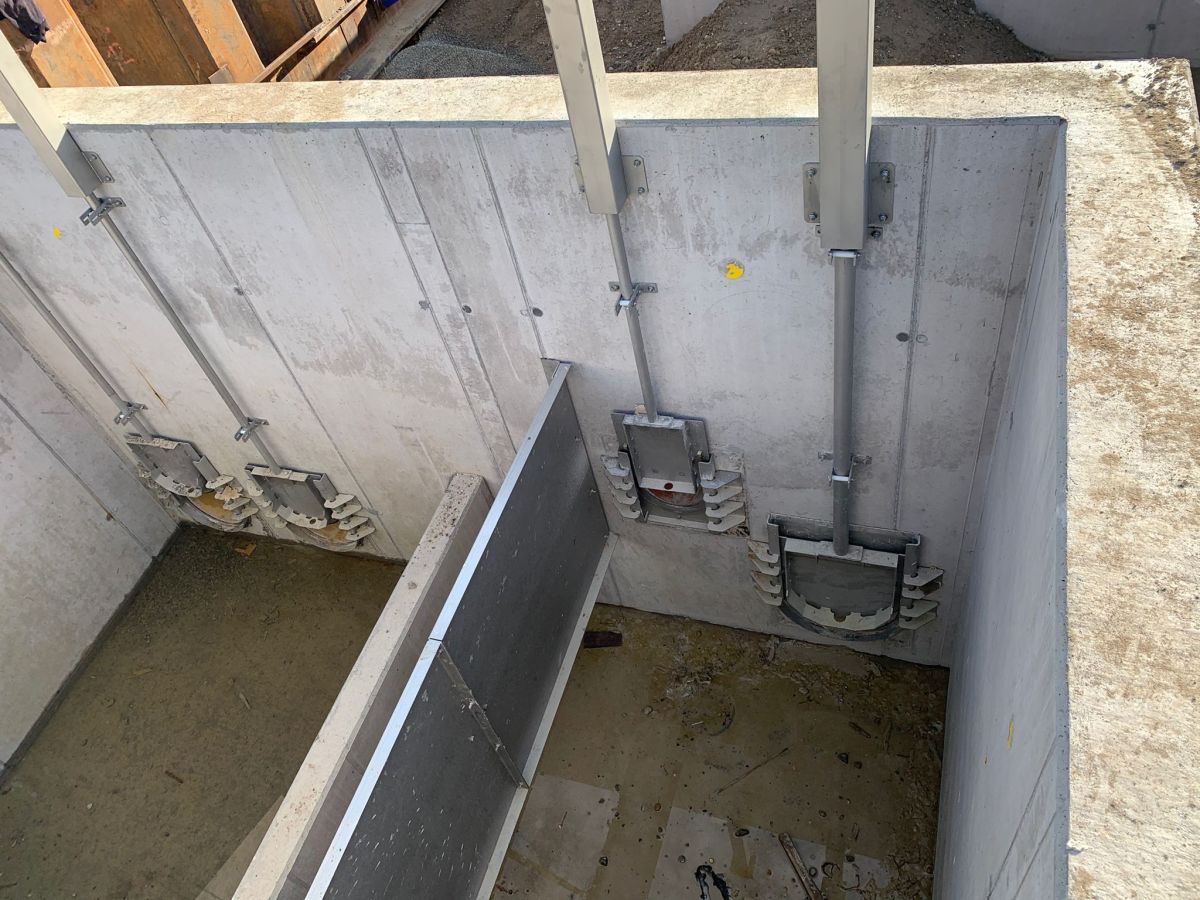

Referenzbilder

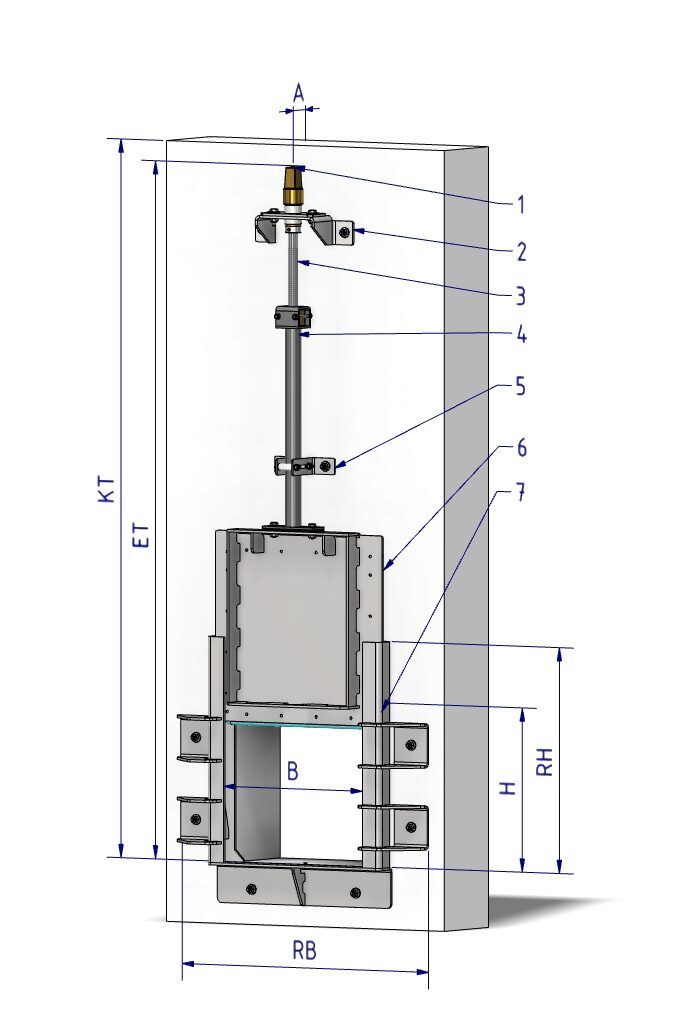

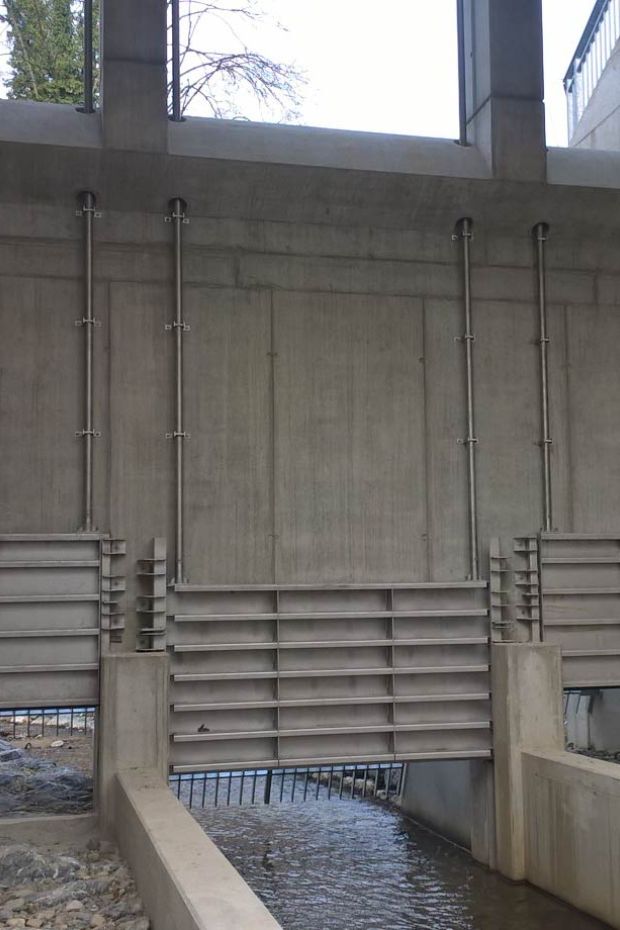

Rinnenschieber

4RA

Ausschreibungstext:

Rinnenschieber nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202 und nutfreier Sohle zum Einbetonieren in eine Aussparung nach DIN 19556, 4-seitig dichtend durch Keilpressung, mit rechteckigem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Rahmen aus U-Profil, Schieberschwelle bündig mit Rinnensohle. Platte mit Verstärkungsrippen nach statischer Anforderung und auswechselbarer Profildichtung, Antrieb im Schacht mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inkl. Befestigungsmaterial in V4A.Die zulässige Druckbeanspruchung des Standardschiebers beträgt auf der Vorderseite 6 m und auf der Rückseite 3 m Wassersäule. Armaturen für größere Belastung auf Anfrage.

Varianten:

GW-4RE = zum Eingießen in eine Aussparung

GW-4RG = zum Andübeln in ein Gerinne inkl. Befestigungsmaterial

GW-4RA S = vorgerundet zur Montage an eine runde Schachtwand (siehe GW-SDN)

Katalog Rinnenschieber

Referenzbilder

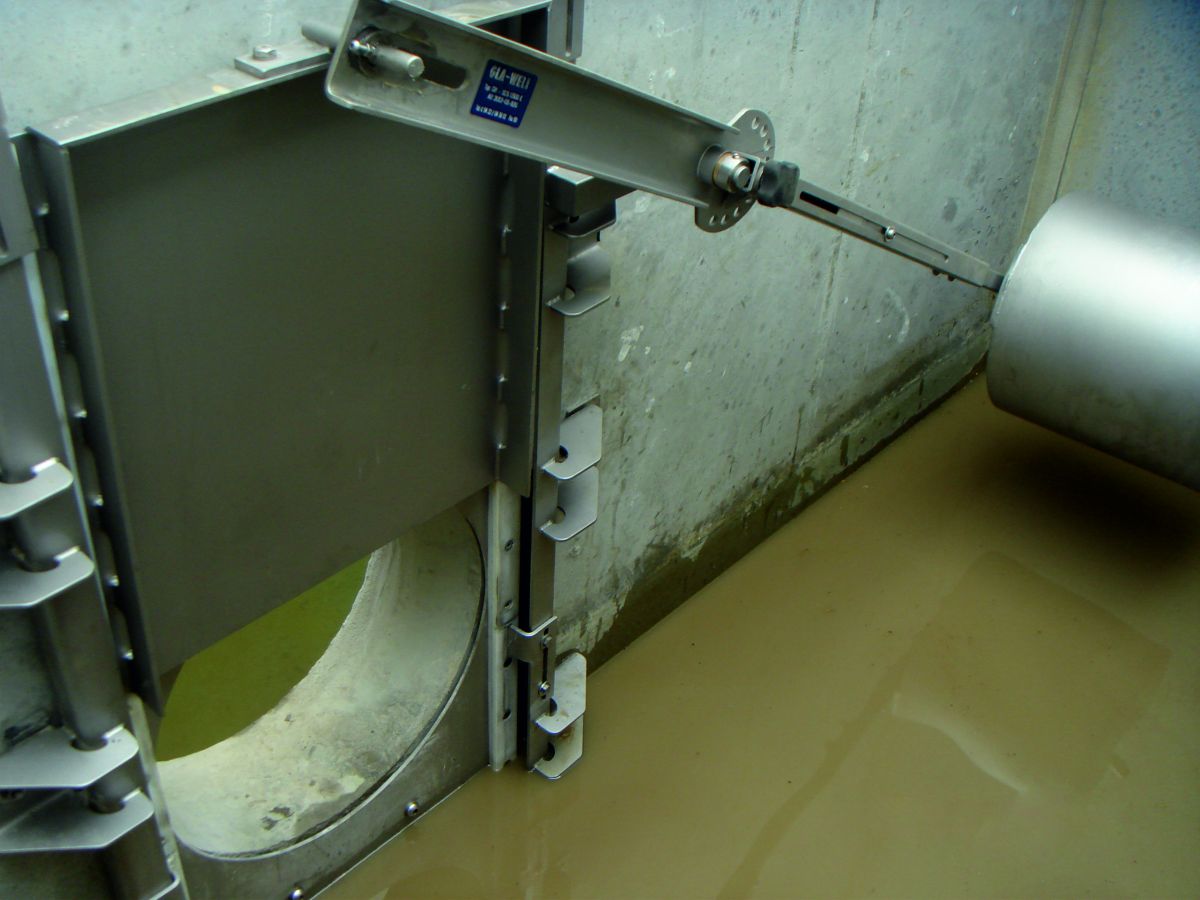

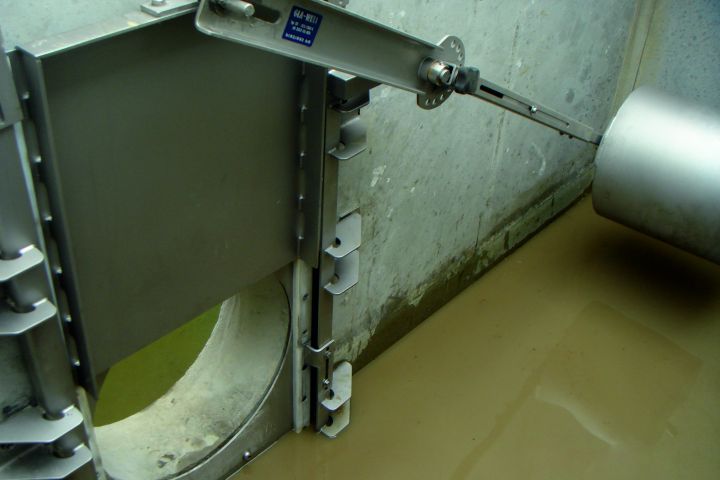

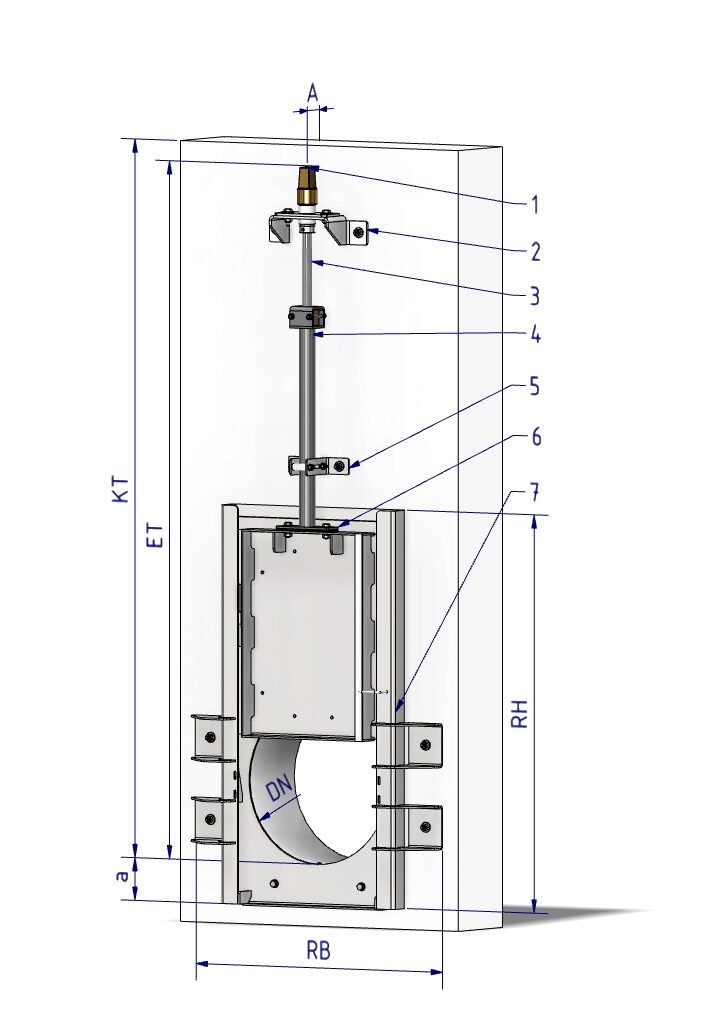

Gewinde-Drosselschieber

GDS

Gewinde-Drosselschieber

Ausschreibungstext:

Gewinde-Drosselschieber nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, 4-seitig dichtend mittels Gleitführung und Keilpressung in der Endlage; in Zwischenstellung grundsätzlich 3-seitig dichtend, mit rundem Durchlass DN oder rechteckigem Durchlass B X H.

Ausführung:

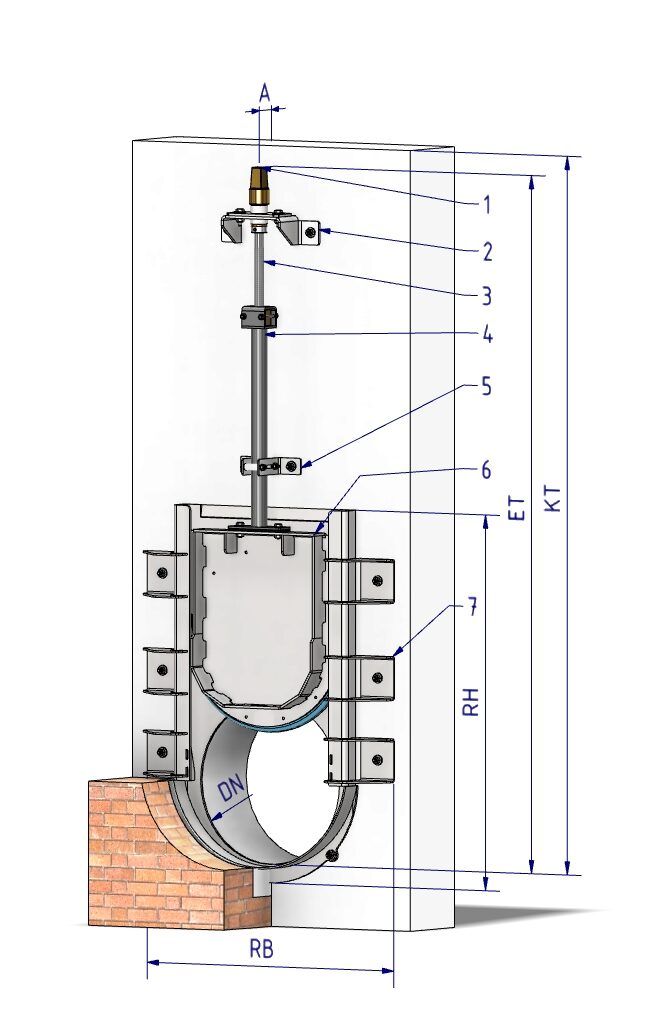

GDS R

Gewindedrossel-Schieber mit runder Sohle

Ausschreibungstext:

Ausführung:

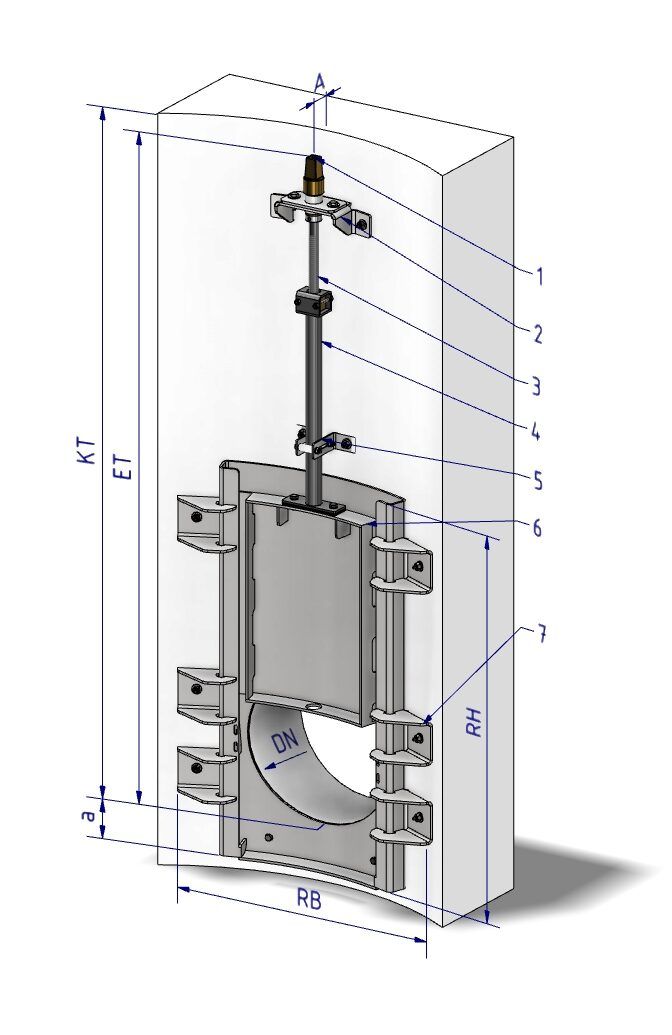

GDS S

Gewindedrossel-Schieber für runden Schacht

Ausschreibungstext:

Ausführung:

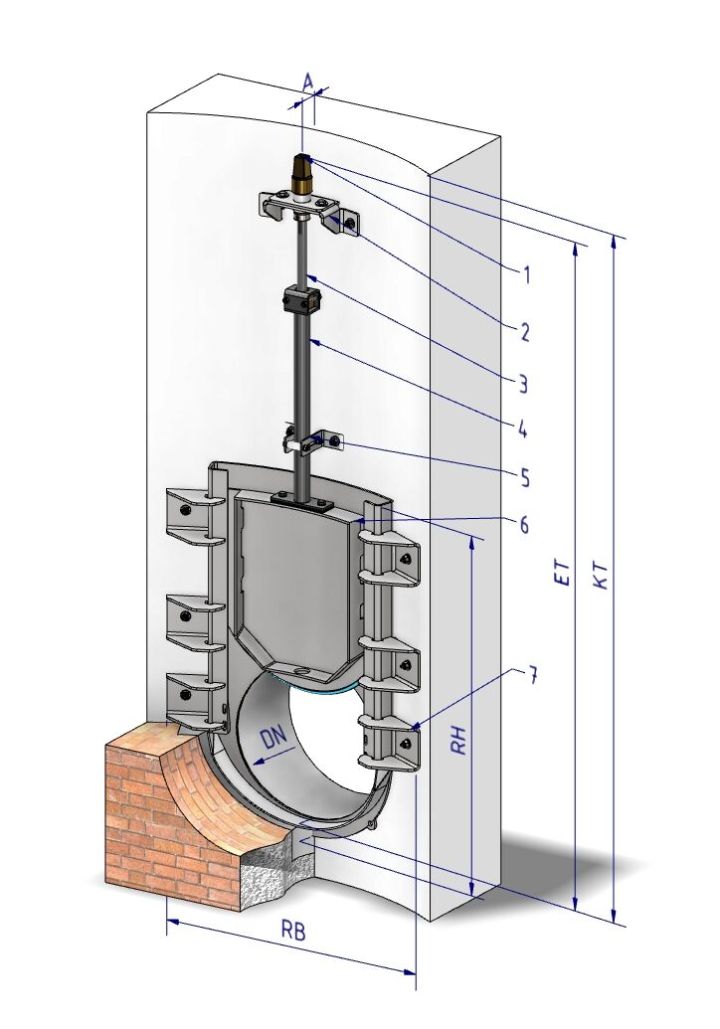

GDS SR

Gewindedrossel-Schieber für runden Schacht mit runder Sohle

Ausschreibungstext:

Ausführung:

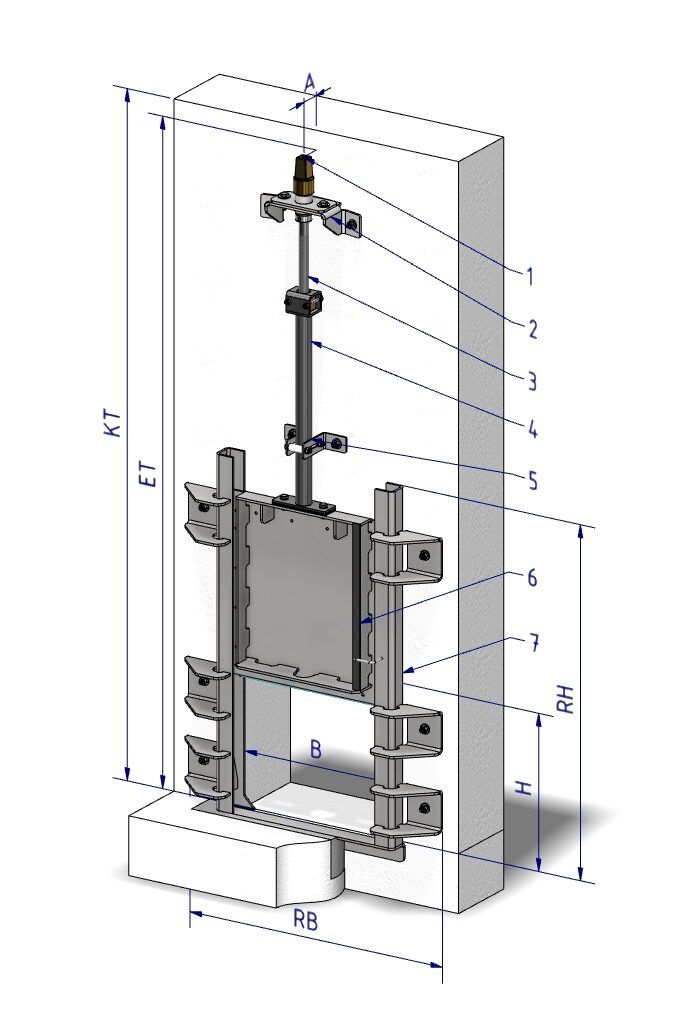

4R_DS

Gewindedrossel-Schieber, quadratisch

Ausschreibungstext:

Ausführung:

Katalog Gewinde-Drosselschieber

Referenzbilder

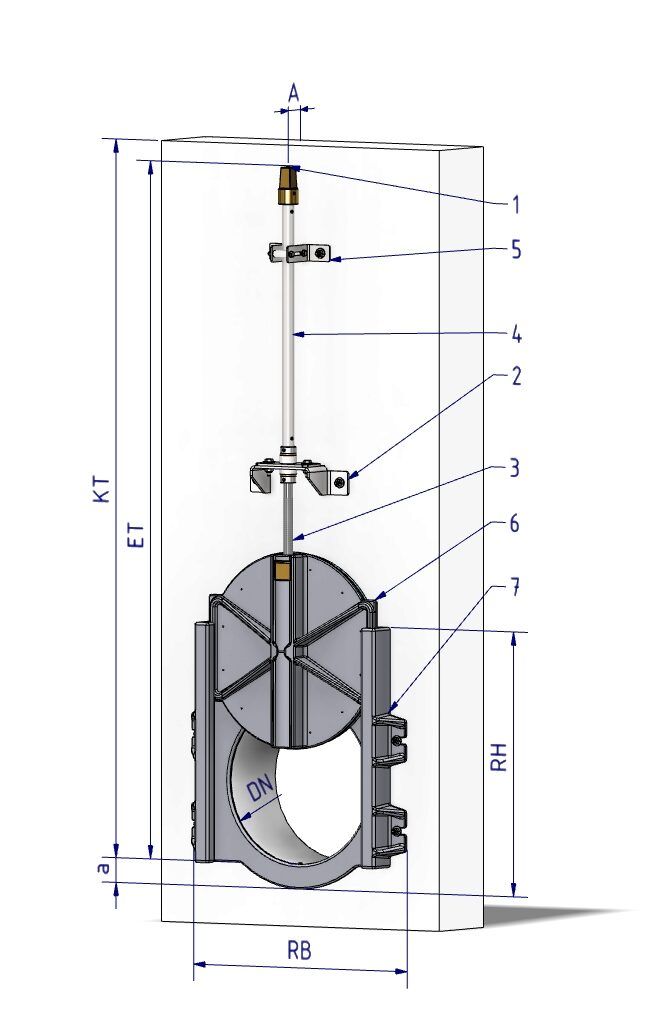

Guss-Gewindeschieber

GDN

Ausschreibungstext:

Guss-Gewindeschieber nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, 4-seitig dichtend durch Keilpressung, mit rundem Durchlass DN.

Ausführung:

Gusskonstruktion. Einteiliger Rahmen und einteilige Platte mit Verstärkungsrippen nach statischer Anforderung, zum Andübeln mittels Verbundanker, mit auswechselbarer Profildichtung auf der Platte, Antrieb im Schacht mit Festspindel, Wälzlager, inkl. Befestigungsmaterial. Die zulässige Druckbeanspruchung des Standardschiebers beträgt auf der Vorderseite 6 m und auf der Rückseite 3 m Wassersäule. Armaturen für größere Belastung auf Anfrage.

Katalog Guss-Gewindeschieber

Referenzbilder

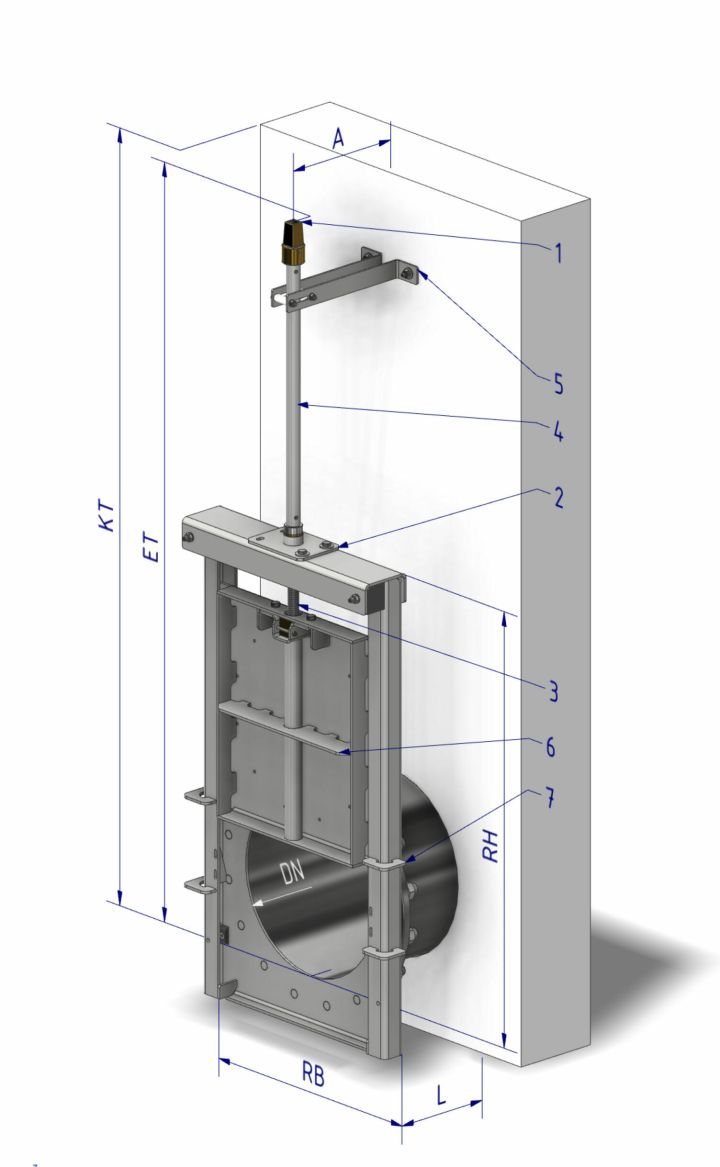

Endgewindeschieber

EDN

Ausschreibungstext:

End-Gewindeschieber nach DIN 19569 Teil 4 zum Anschrauben an einen bauseitigen Flansch nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10), 4-seitig dichtend durch Keilpressung, mit rundem Durch- lass DN.

Ausführung:

Schweißkonstruktion. Geeignet für den Unterwassereinsatz. Einteiliger u-förmiger Rahmen zum Anflanschen an eine Rohrleitung, Flansch nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10), Platte mit Verstärkungsrippen nach statischer Anforderung und auswechselbarer Profildichtung, Antrieb im Schacht mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inkl. Befestigungsmaterial. Die zulässige Druckbeanspruchung des Standardschiebers beträgt auf der Vorderseite 6 m und auf der Rückseite 3 m Wassersäule. Armaturen für größere Belastung auf Anfrage.

Katalog Endgewindeschieber

Referenzbilder

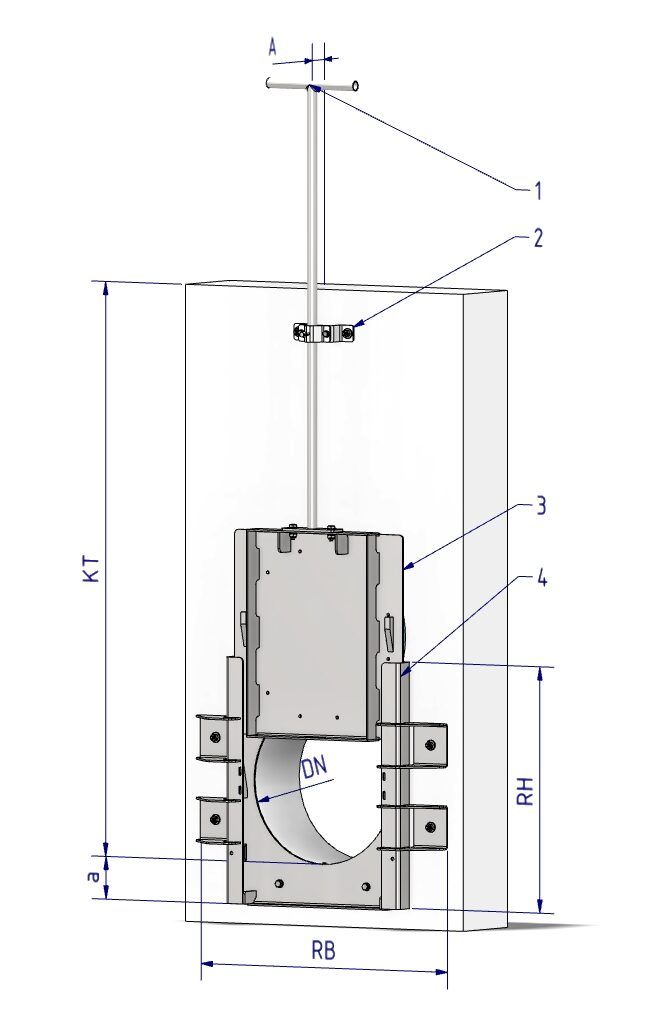

Handzugschieber

HDN

Ausschreibungstext:

Handzugschieber nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, 4-seitig dichtend durch Keilpressung, mit rundem Durchlass DN oder rechteckigem Durchlass B X H.

Ausführung:

Katalog Handzugschieber

Referenzbilder

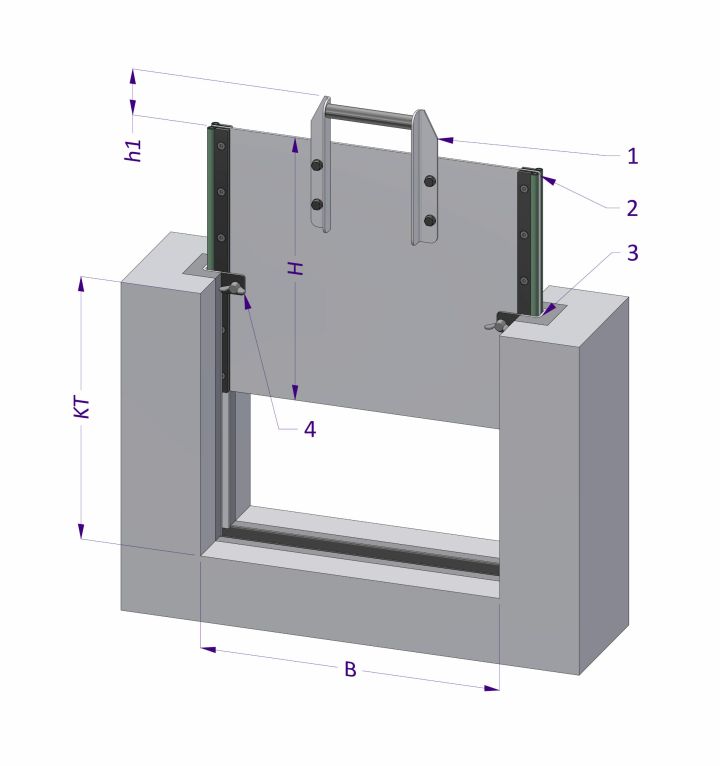

Steckschütz

SE

Ausschreibungstext:

Steckschütz nach DIN 19569 Teil 4 zum Eingießen in eine Rinnenaussparung nach DIN 19556 oder zum Andübeln an Bauwerke nach DIN 18202, 3-seitig dichtend, mit rechteckigem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Rahmen aus U-Profil, Schieberschwelle bündig mit Rinnensohle, Platte mit Verstärkungsrippen nach statischer Anforderung und auswechselbarer Profildichtung, mit Handgriff, mit Festellvorrichtung am Rahmen, bearbeitete Edelstahloberflächen glasperlgestrahlt.

Varianten:

GW-SA = zum Andübeln vor die Wand inkl. Befestigungsmaterial GW-SG = zum Andübeln in ein Gerinne inkl. Befestigungsmaterial GW-S_R = Montagesituation, mit runder nutfreier Sohle

Alle Steckschutz-Varianten als Thomson-Messwehr auf Anfrage erhältlich.

Katalog Steckschütz

Referenzbilder

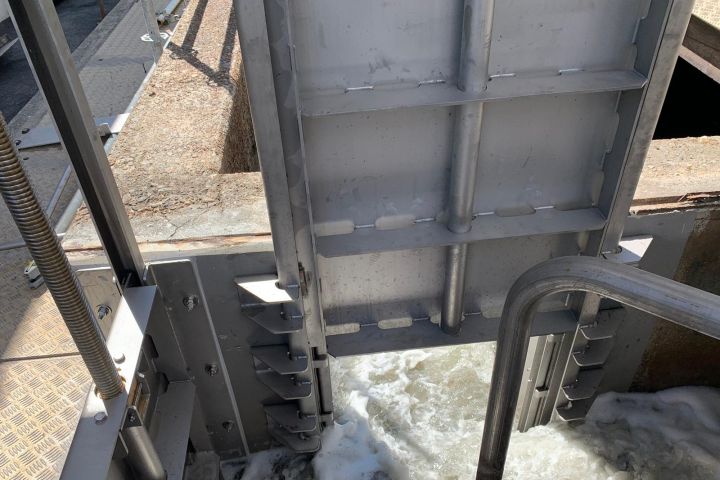

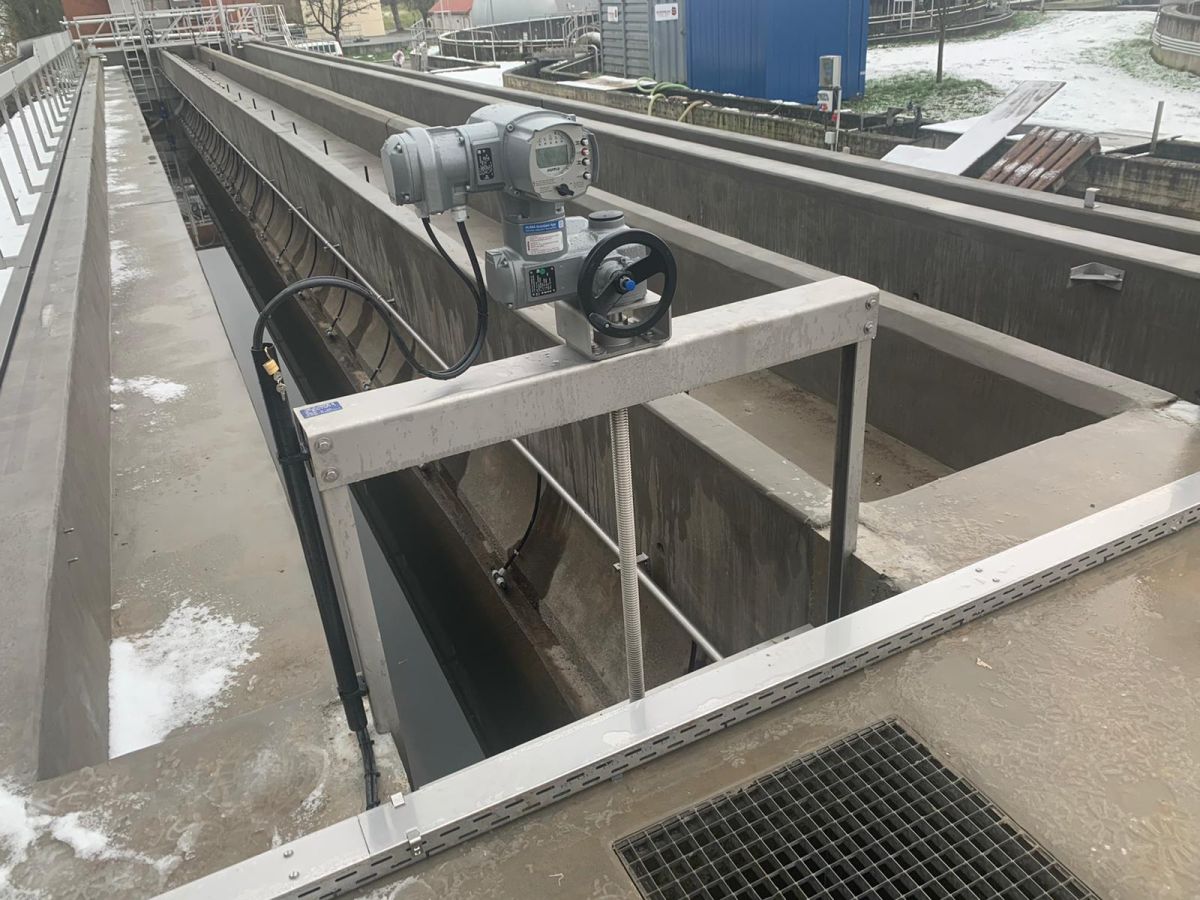

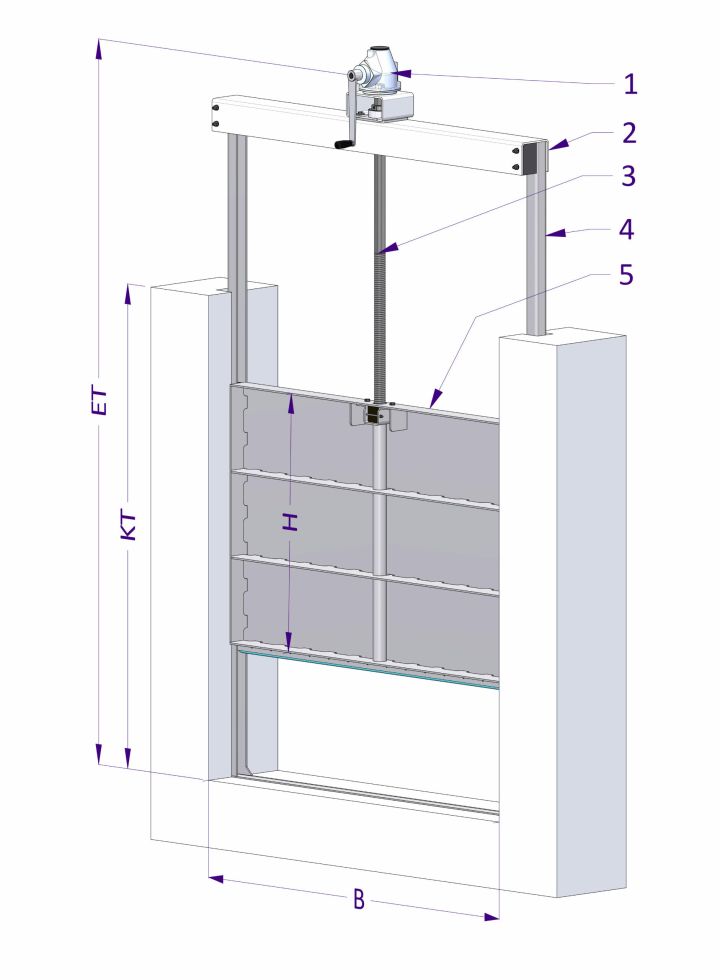

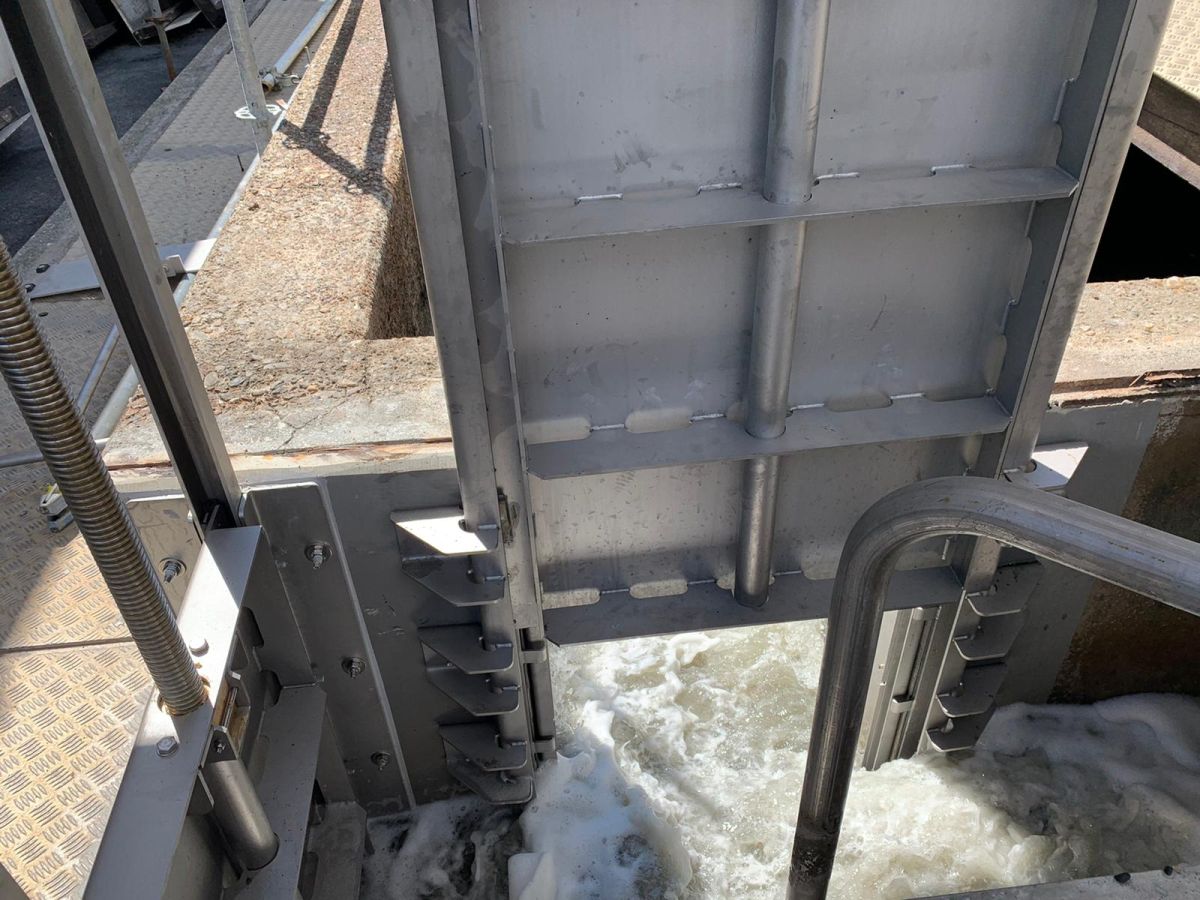

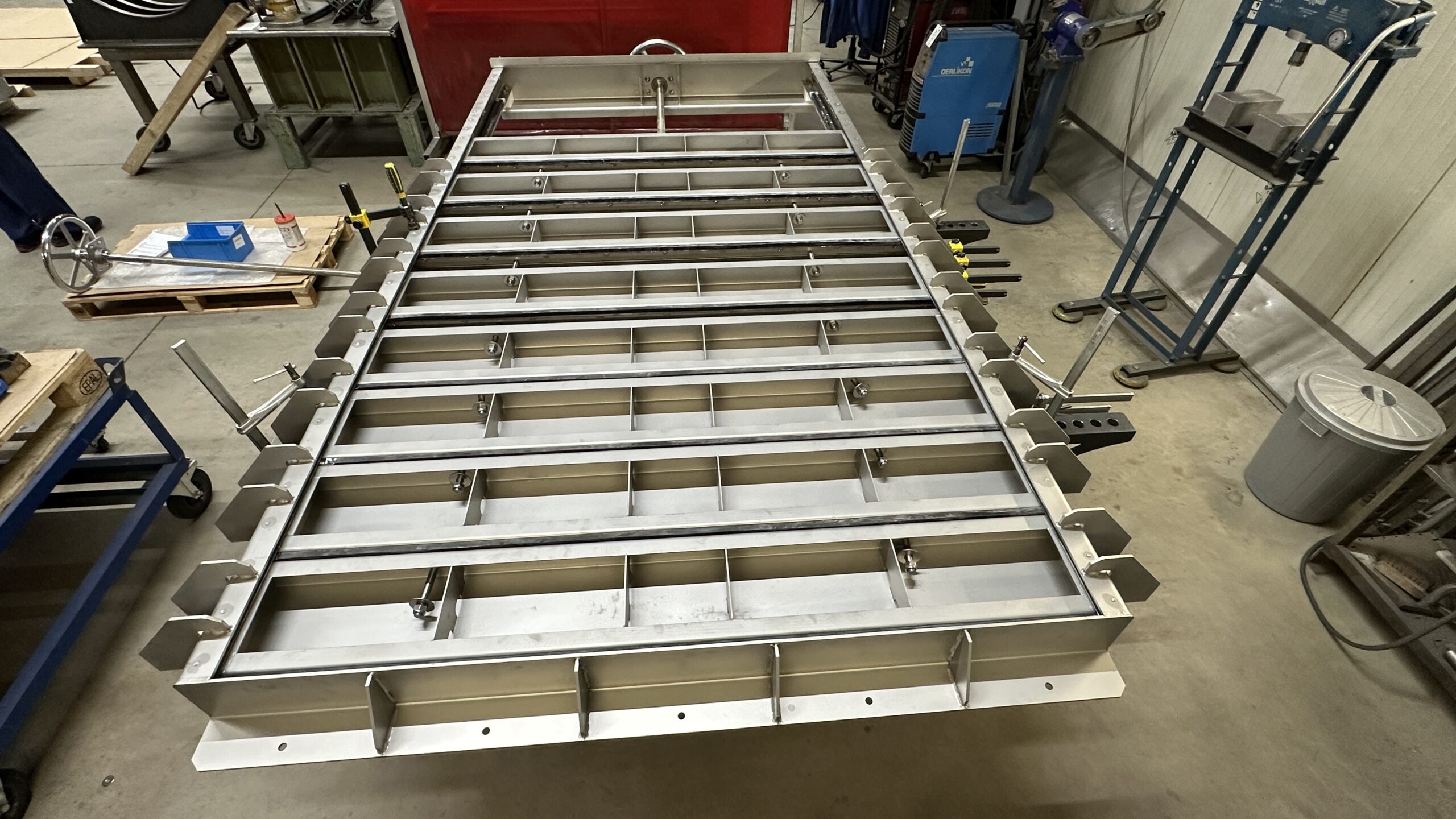

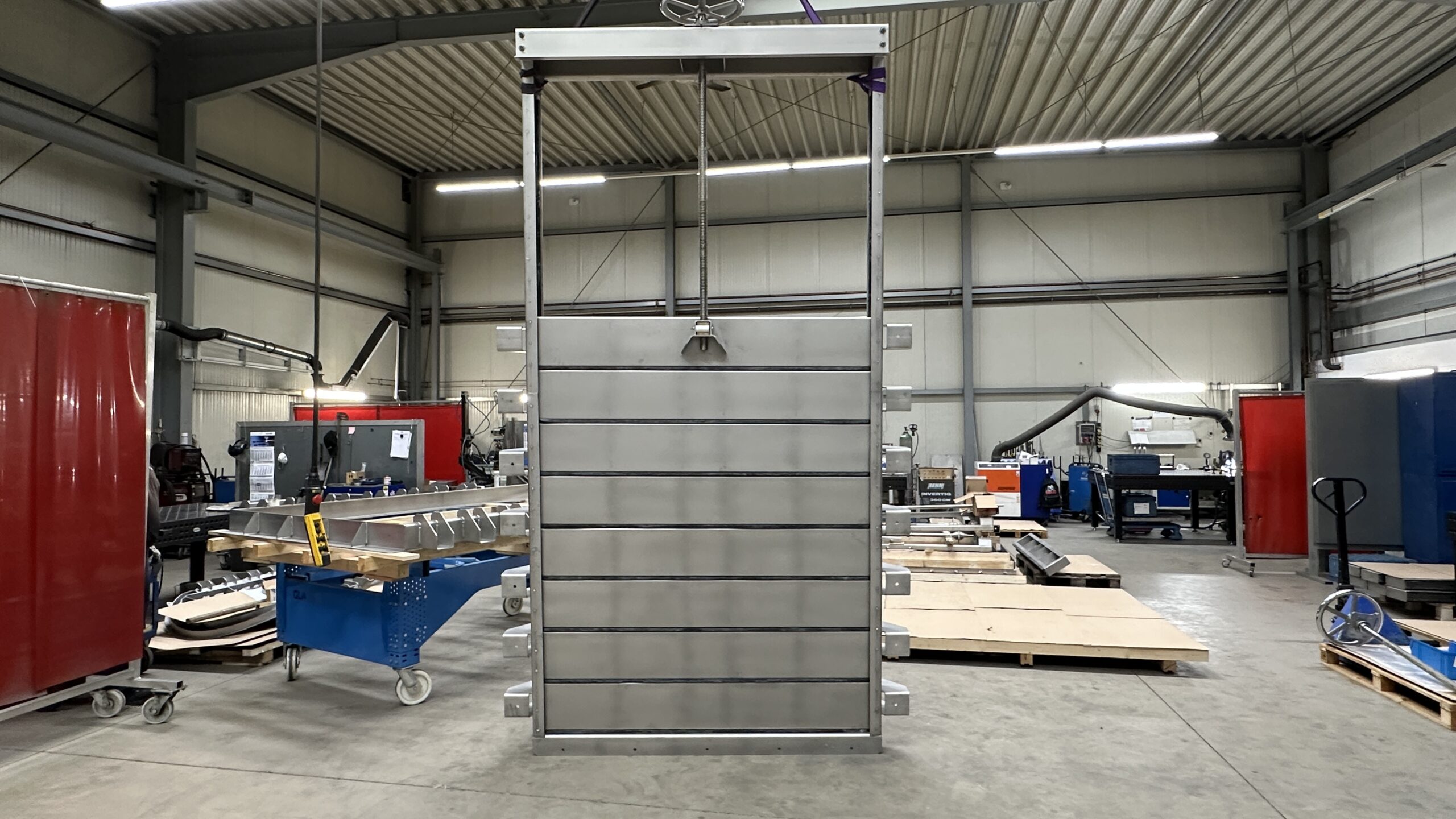

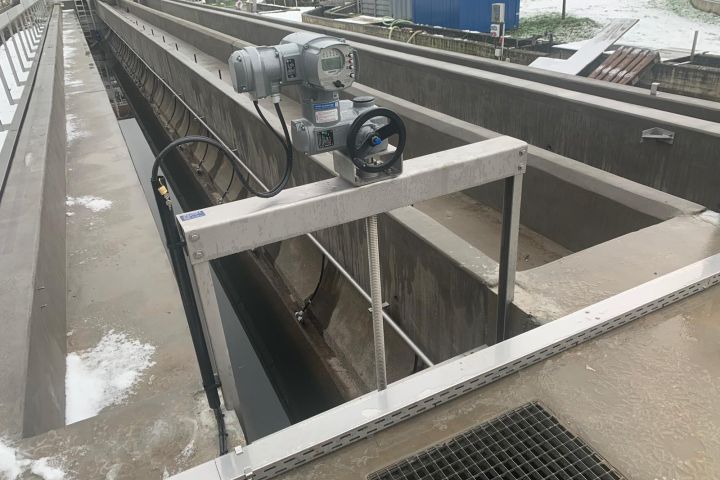

Rinnenschütz

3RE

Rinnenschütz

Ausschreibungstext:

Rinnenschütz nach DIN 19569 Teil 4 zum Eingießen in eine Rinnenaussparung nach DIN 19556, 3-seitig dichtend durch Keilpressung, mit rechteckigem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Rahmen aus U-Profil, Schieberschwelle bündig mit Rinnensohle, Platte mit Verstärkungsrippen nach statischer Anforderung und auswechselbarer Profildichtung, Antrieb auf Traverse mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zu Andübeln, inklusive Befestigungsmaterial in V4A.

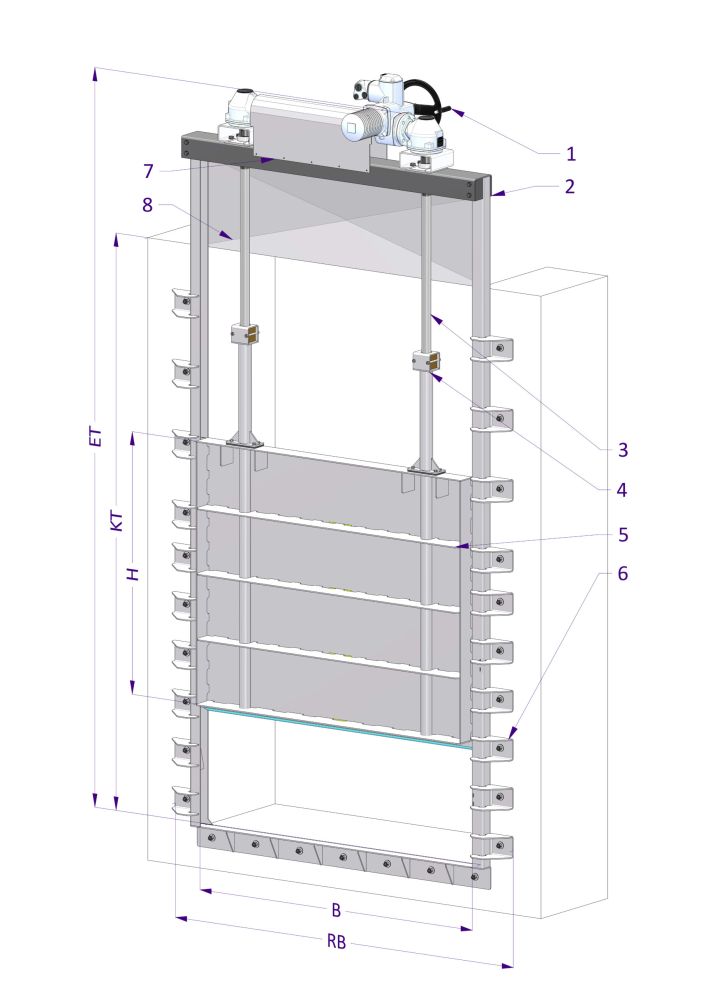

3RA

Rinnenschütz (2-spindelig) zum Andübeln vor die Wand inkl. Befestigungsmaterial

Ausschreibungstext:

Rinnenschütz nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, 3-seitig dichtend durch Keilpressung, mit rechteckigem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Rahmen aus U-Profil, Schieberschwelle bündig mit Rinnensohle, Platte mit Verstärkungsrippen nach statischer Anforderung und auswechselbarer Profildichtung, Antrieb auf Traverse mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zu Andübeln, inklusive Befestigungsmaterial in V4A.

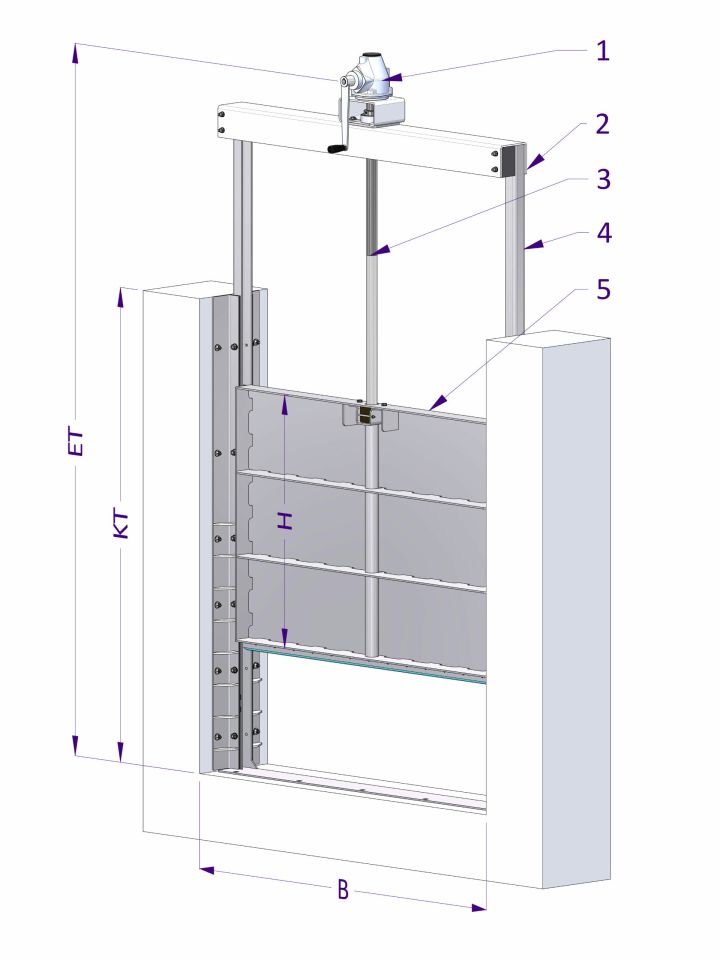

3RG

Rinnenschütz zum Andübeln in ein Gerinne inkl. Befestigungsmaterial

Ausschreibungstext:

Rinnenschütz nach DIN 19569 Teil 4 zum Andübeln in ein Gerinne, 3-seitig dichtend durch Keilpressung, mit rechteckigem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Rahmen aus U-Profil, Schieberschwelle bündig mit Rinnensohle, Platte mit Verstärkungsrippen nach statischer Anforderung und auswechselbarer Profildichtung, Antrieb auf Traverse mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zu Andübeln, inklusive Befestigungsmaterial in V4A.

Katalog Rinnenschütz

Referenzbilder

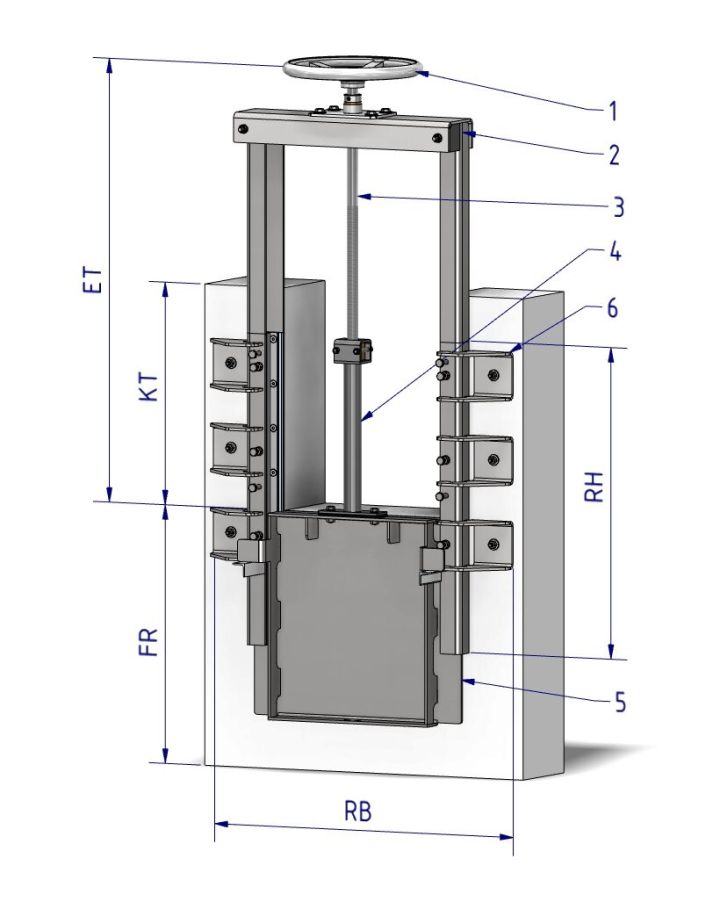

Absenkrinnenschütz

AR

Ausschreibungstext:

Absenkrinnenschütz nach DIN 19569 Teil 4, zum Andübeln an Bauwerke nach DIN 18202, 3-seitig dichtend, mit rechteckigem Durchlass B x H.

Ausführung:

Armatur zum Regulieren der überströmenden Abflussmenge. Schweißkonstruktion. U-förmiger Rahmen zum Andübeln mittels Verbundanker. Platte mit Verstärkungsrippen nach statischer Anforderung, mit auswechselbarer und nachstellbarer Profildichtung, Antrieb auf Traverse mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inkl. Befestigungsmaterial in V4A.

Katalog Absenkrinnenschütz

Referenzbilder

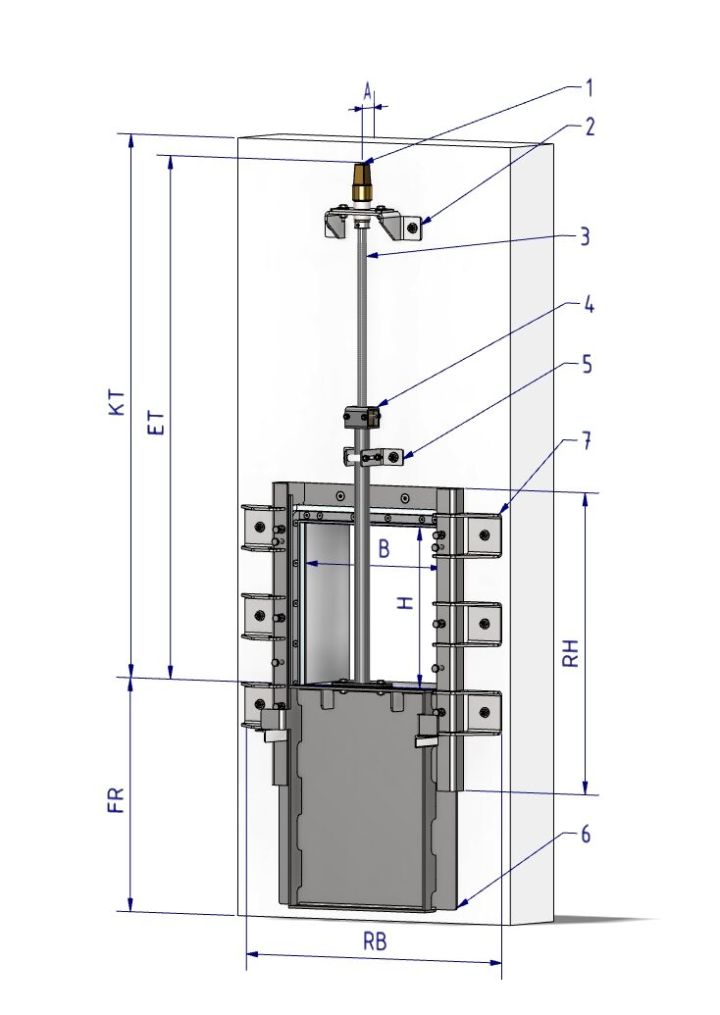

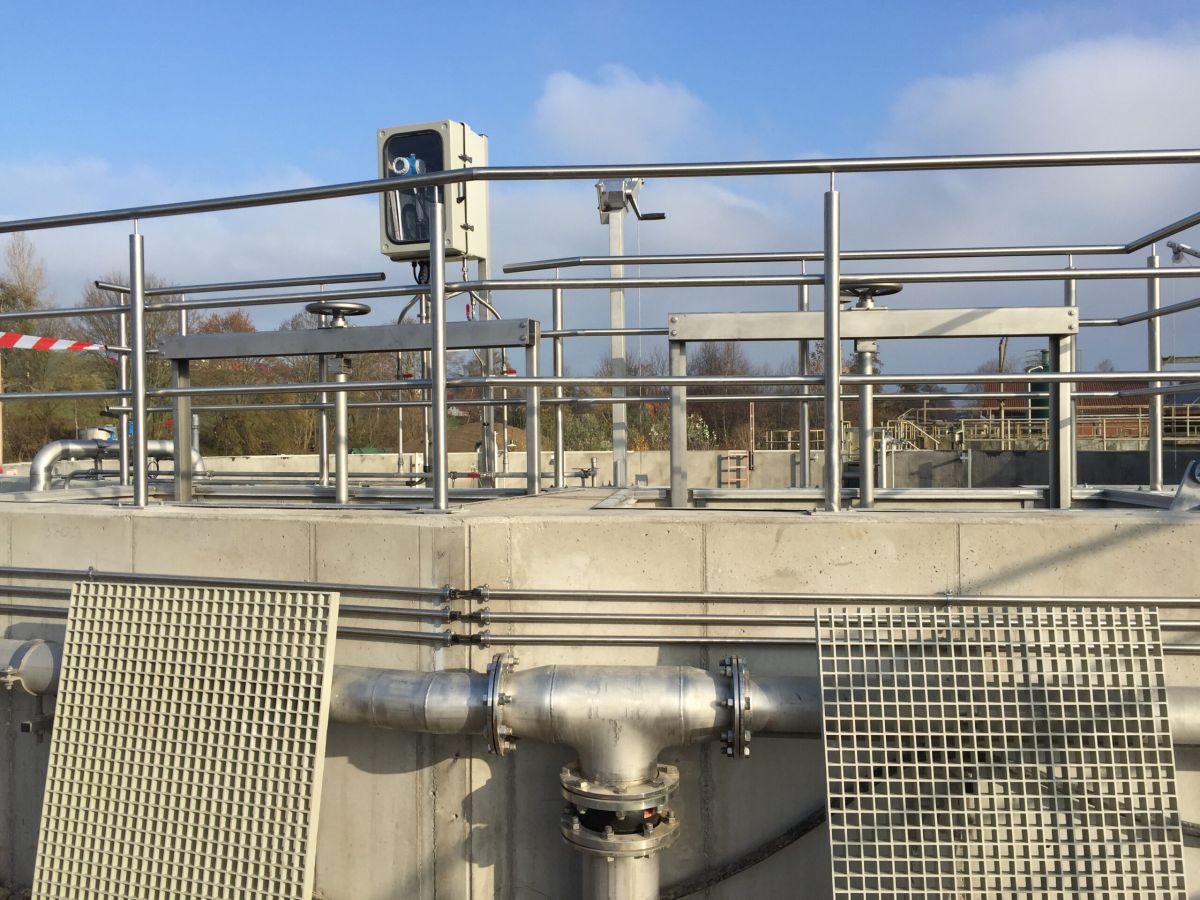

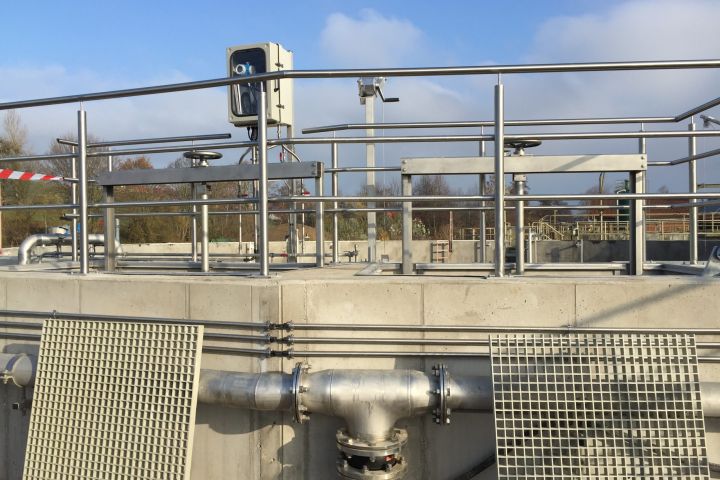

Absenkschieber

AS

Ausschreibungstext:

Absenkschieber nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, 4-seitig dichtend, mit rechteckigem Durchlass B x H.

Ausführung:

Armatur zum Regulieren der überströmenden Abflussmenge. Schweißkonstruktion. U-förmiger Rah- men zum Andübeln mittels Verbundanker, Platte mit Verstärkungsrippen nach statischer Anforde- rung, mit auswechselbarer und nachstellbarer Profildichtung, Antrieb im Schacht mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inkl. Befestigungs- material in V4A. Die zulässige Druckbeanspruchung des Standardschiebers beträgt auf der Vorderseite 6 m und auf der Rückseite 3 m Wassersäule. Armaturen für größere Belastung auf Anfrage.

Katalog Absenkschieber

Referenzbilder

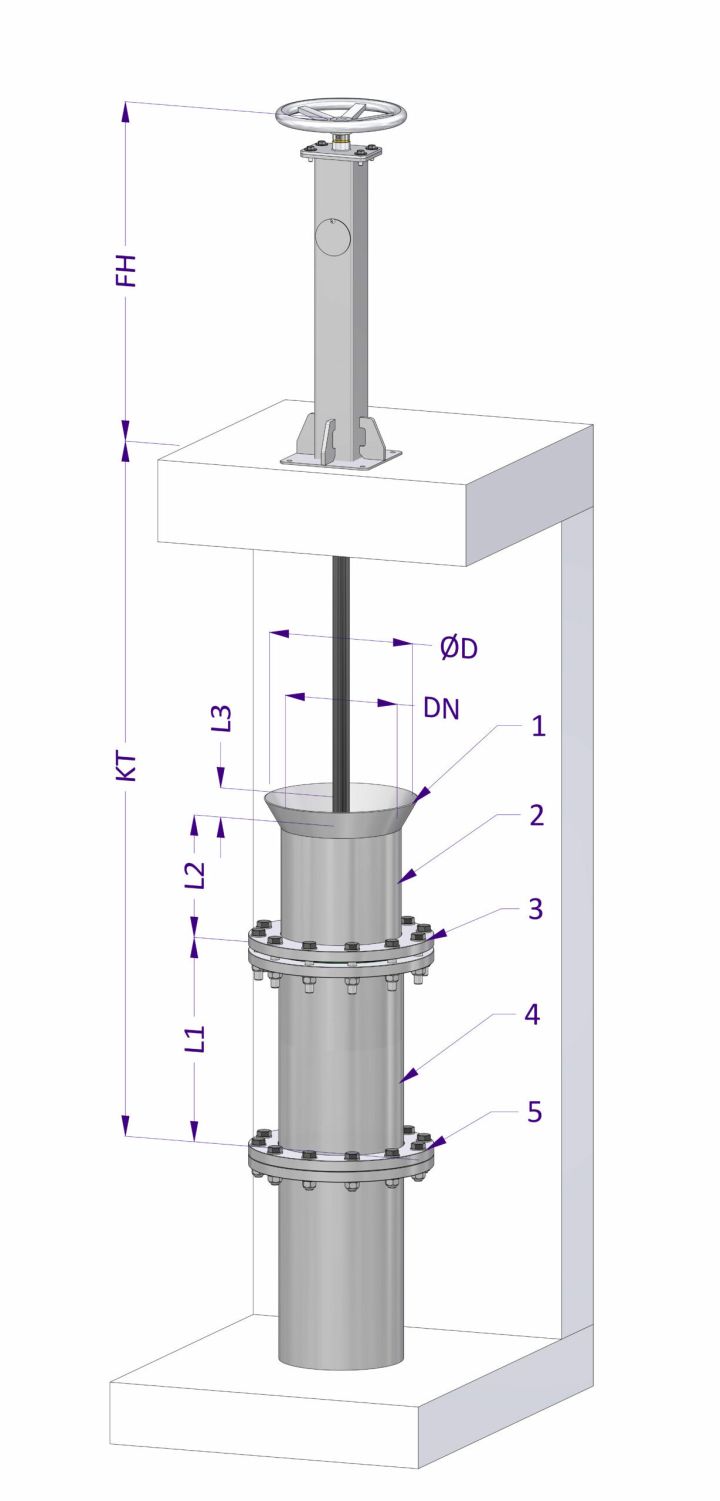

Teleskopschieber

TKS

Ausschreibungstext:

Teleskopschieber nach DIN 19569 Teil 4 zum Anschrauben an bauseitigen Flansch nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10).

Ausführung:

Der Teleskopschieber kann zur Mengenregulierung oder zum Schwimmschlammabzug eingesetzt werden. Er besteht aus einem Standrohr und einem Schubrohr (Degenrohr) mit auswechselbarer Profildichtung und einem Antrieb auf Flursäule mit Festspindel und Spindelschutzrohr sowie Wälzla- ger. Die bearbeiteten Edelstahloberflächen sind glasperlgestrahlt.

Katalog Teleskopschieber

Referenzbilder

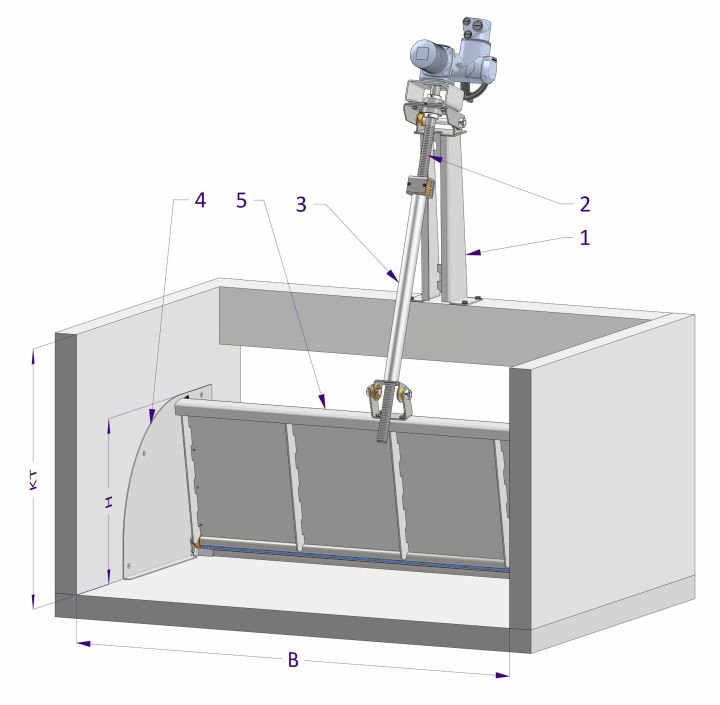

Überfallwehr

ÜW

Ausschreibungstext:

Überfallwehr nach DIN 19569 Teil 4 zum Andübeln an Bauwerke nach DIN 18202, 3-seitig dichtend, mit rechteckigem Durchlass B X H.

Ausführung:

Schweißkonstruktion. Wehrplatte mit auswechselbarer Profildichtung gelenkig am Boden gelagert, Seitenwangen, auch elektrisch beheizbar lieferbar, an den Kanalwänden angedübelt. Antrieb mit Festspindel und Spindelschutzrohr, Wälzlager, bearbeitete Edelstahloberflächen glasperlgestrahlt, inkl. Befestigungsmaterial in V4A. Bauwerksbedingt auch ohne Sohlsprung möglich.

Katalog Überfallwehr

Referenzbilder

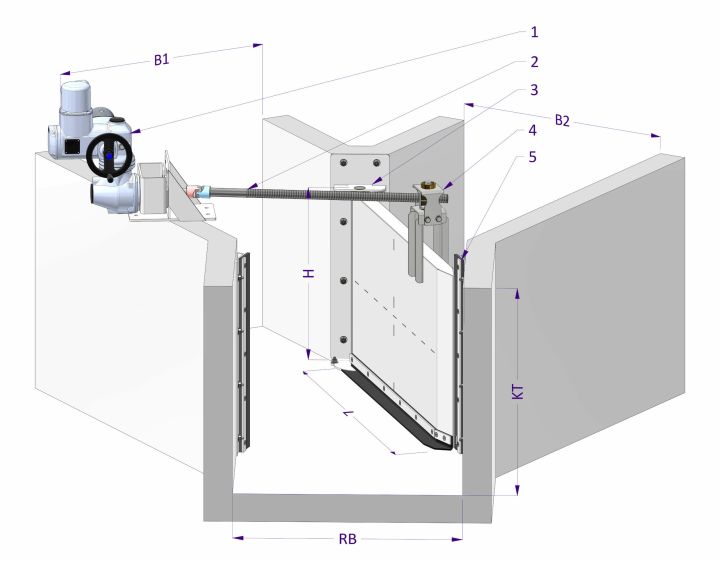

Verteilerzunge

VZ

Ausschreibungstext:

Verteilerzunge nach DIN 19569 Teil 4 zum Andübeln in ein Rinnenbauwerk nach DIN 18202, 3-seitig dichtend, mit rechteckigem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Verteilerzunge durch Wellenzapfen gelenkig gelagert, Lageraufnahme zum Andübeln mittels Verbundanker, Sohl- und Stirnseitenabdichtung durch austauschbare Flachdichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Verstellung mittels waagerecht ausgeführter Trapezspindel, inkl. Befestigungsmaterial in V4A.

Katalog Verteilerzunge

Referenzbilder
