Rückstauklappen

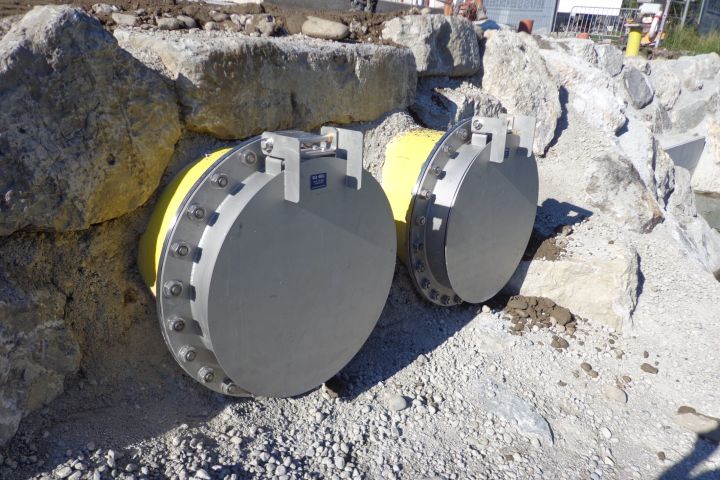

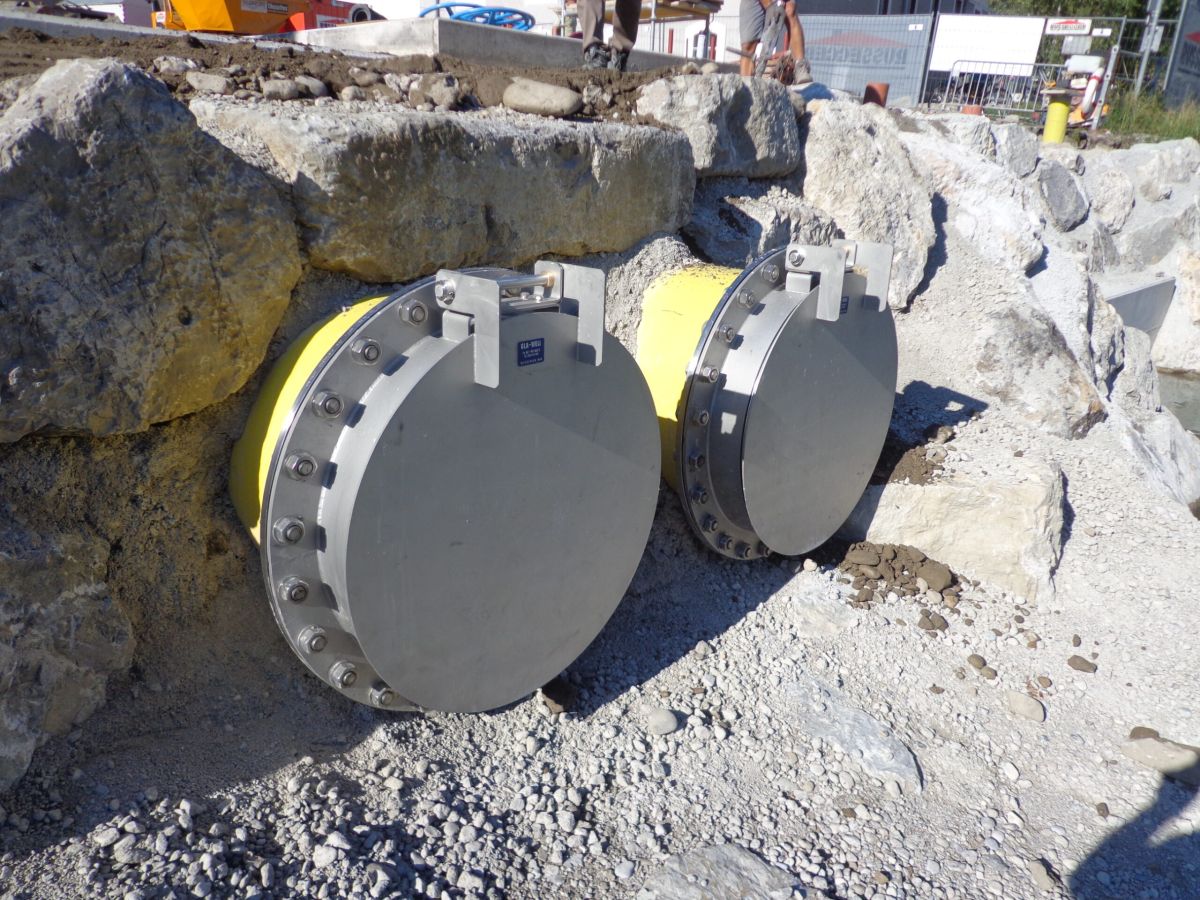

Unsere Rückstauklappen aus Edelstahl bekommen Sie in verschiedenen Ausführungen gemäß DIN und passend für viele Einbausituationen.

Sie sind ausgeführt zum Andübeln, Anflanschen oder zum Einschieben und können unterschiedlich ausgestattet werden. Die Oberflächen sind glasperlgestrahlt.

Alternativ bieten wir auch eine Rückstauklappe aus PE an (Typ: GW-RDD PE).

Im Regelfall halten die Standardprodukte einer Druckbeanspruchung auf der Vorderseite von 6m WS (Wassersäule) stand.

Vertrieb

Michael van Brackel

+49 5422 94390-547
m.v.brackel@gla-wel.de

Download

GLA-WEL | Katalog Abwassertechnik

GLA-WEL | Rückstauklappen

Rückstauklappen

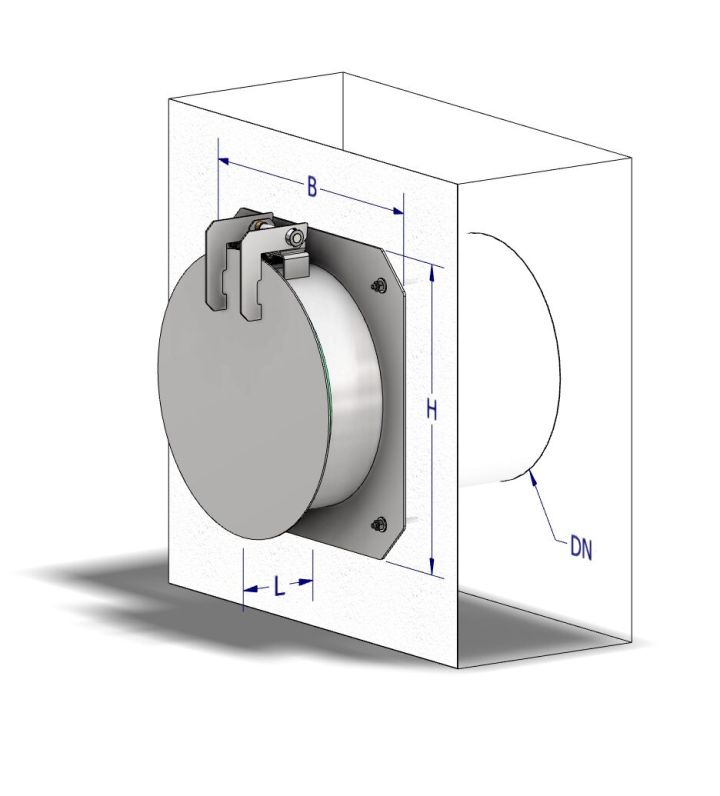

GW-RDD

Rückstauklappe zum Andübeln vor die Wand inkl. Befestigungsmaterial

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Andübeln inkl. Befestigungsmaterial in V4A. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.
GW-RFD

Rückstauklappe zum Anschrauben an einen Flansch nach DIN EN 1092-2 PN 10

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Anschrauben an einen Flansch nach DIN EN 1092-2 PN 10. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

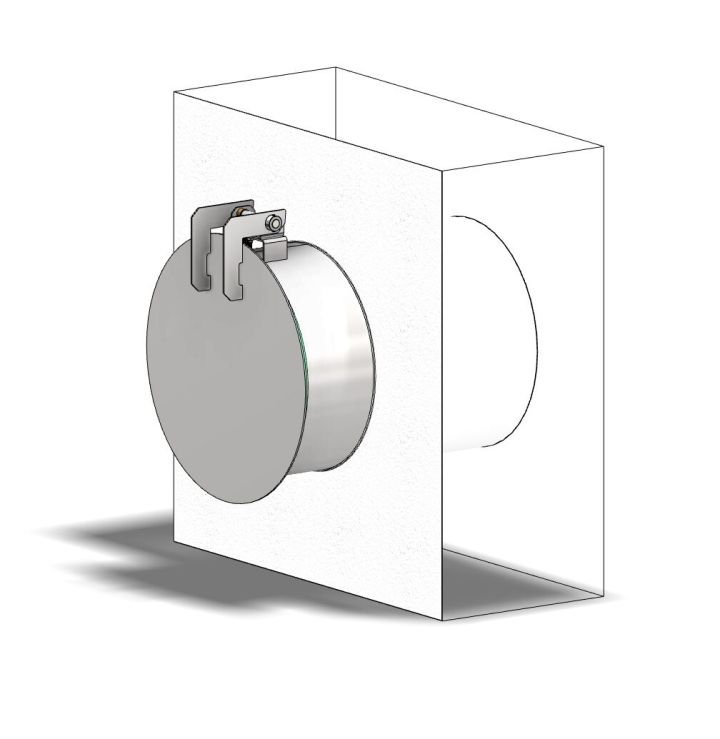

GW-RMD

Rückstauklappe zum Einschieben in ein vorhandenes Rohr

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

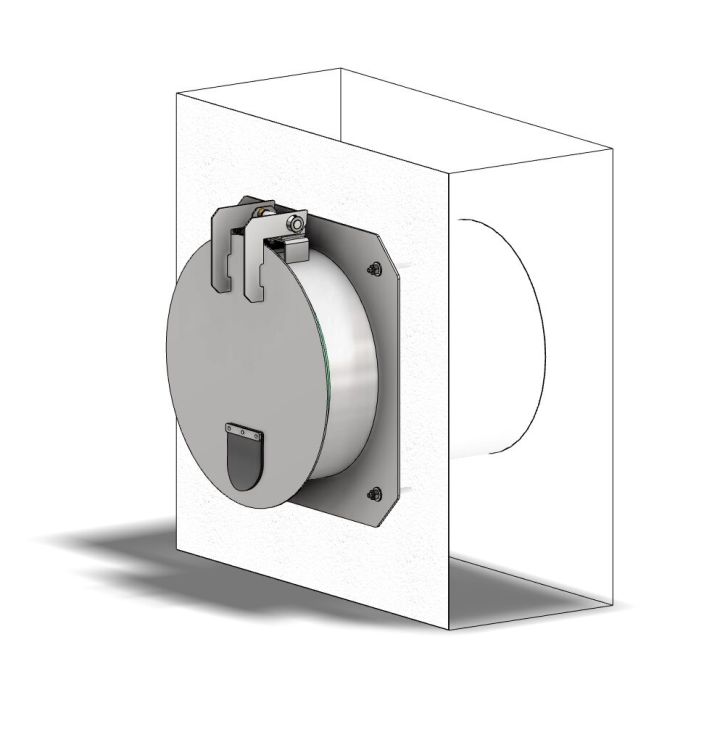

GW-RDD ENTLKP

Rückstauklappe mit Entlastungsklappe zum Andübeln

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

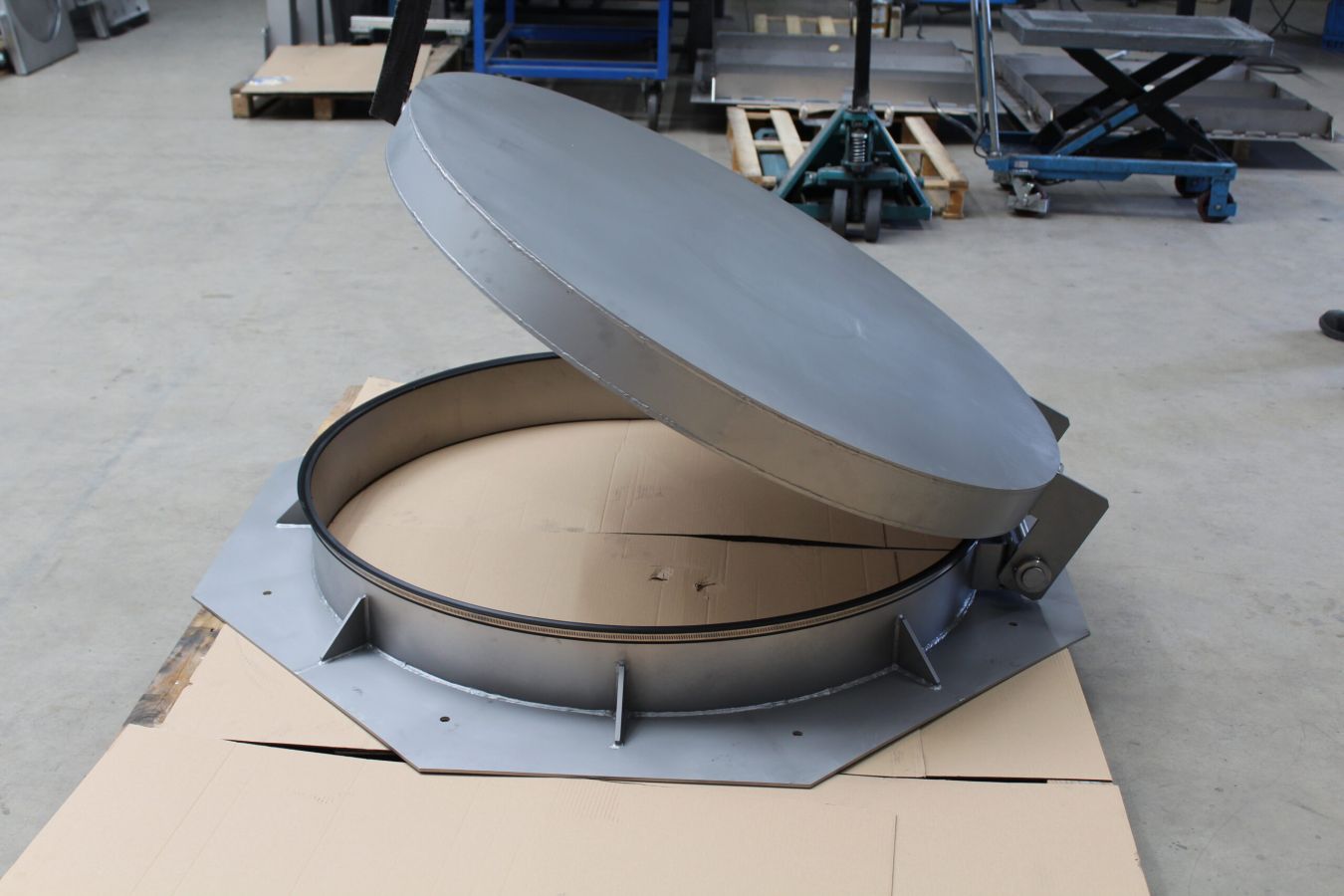

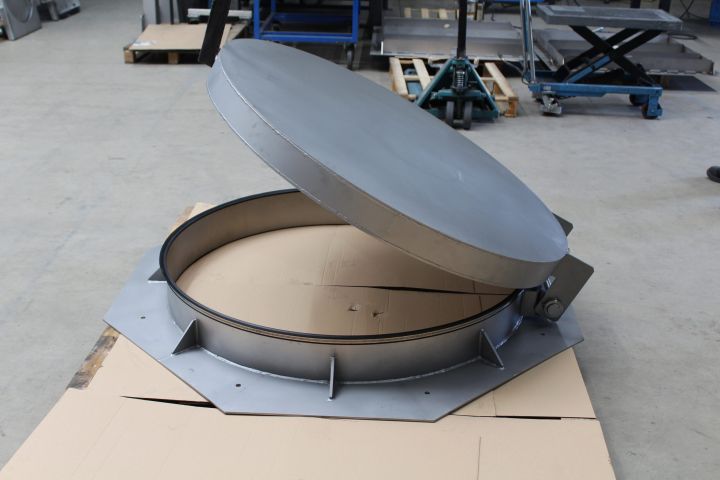

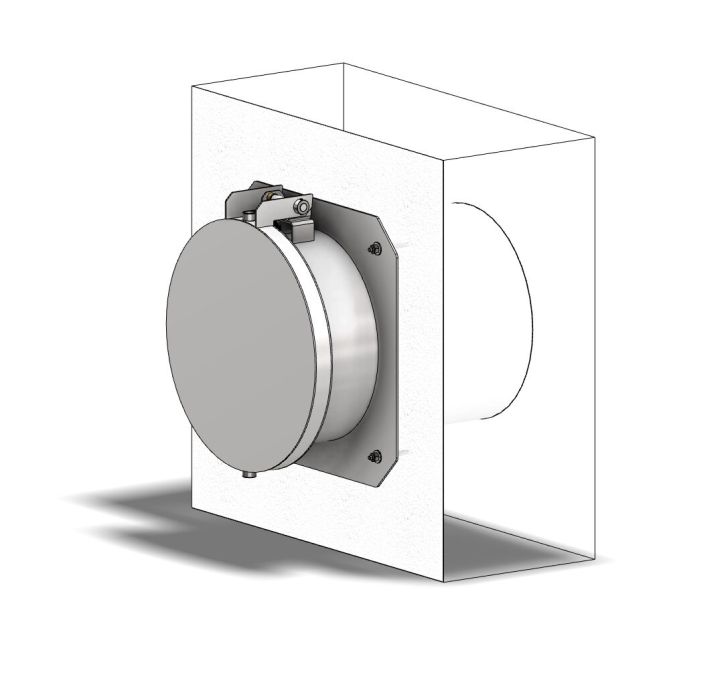

GW-RDH

Rückstauklappe mit Hohldeckel zum Andübeln

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

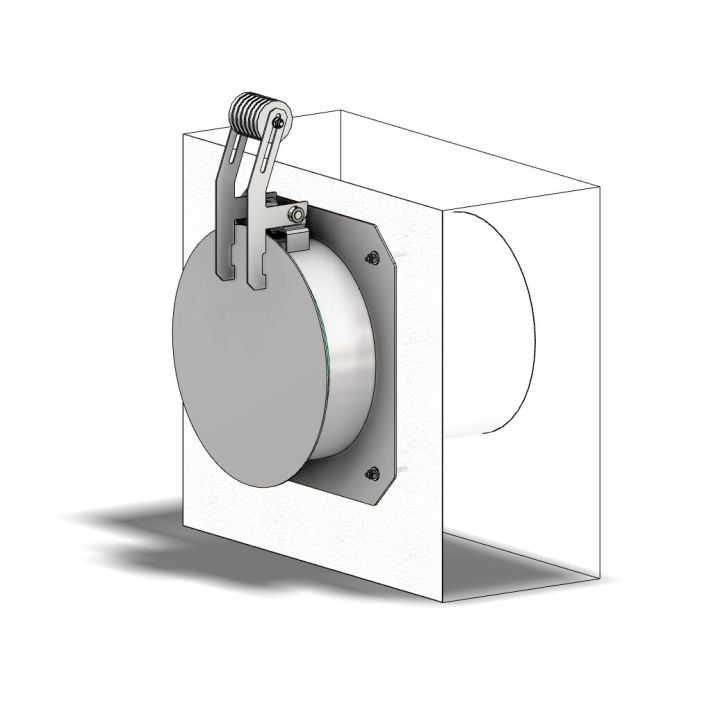

GW-RDD_HG

Rückstauklappe mit Hebel und Gegengewicht

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

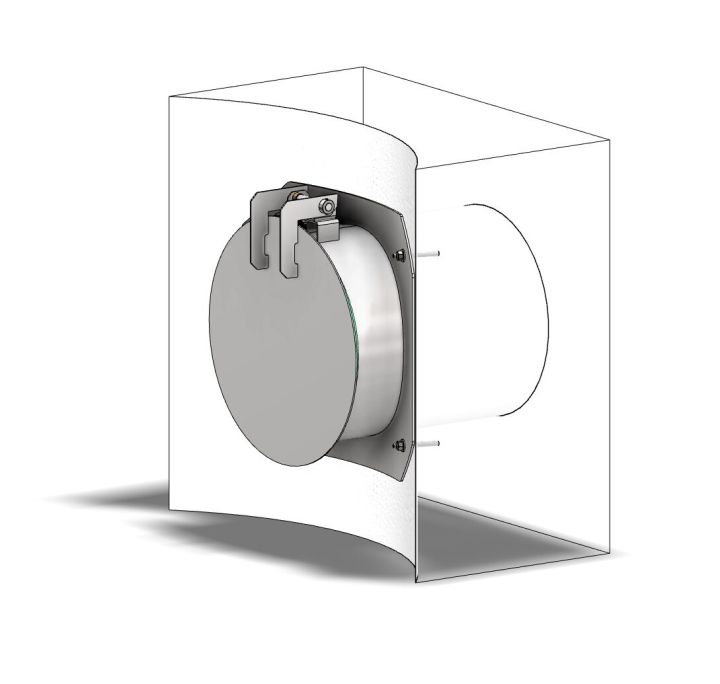

GW-RDD S

Rückstauklappe zum Andübeln vor die runde Schachtwand inkl. Befestigungsmaterial

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Andübeln inkl. Befestigungsmaterial in V4A. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

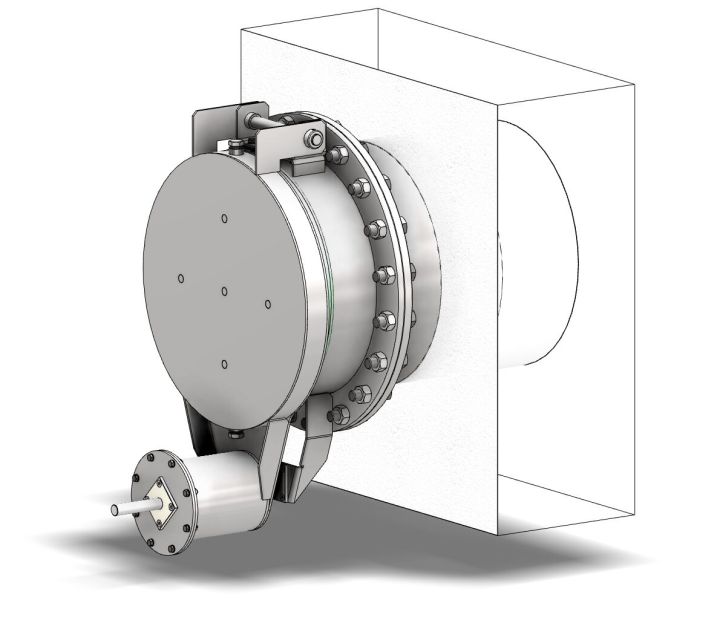

GW-RFH-SD

Rückstauklappe mit Hohldeckel und Stoßdämpfung zum Anflanschen

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

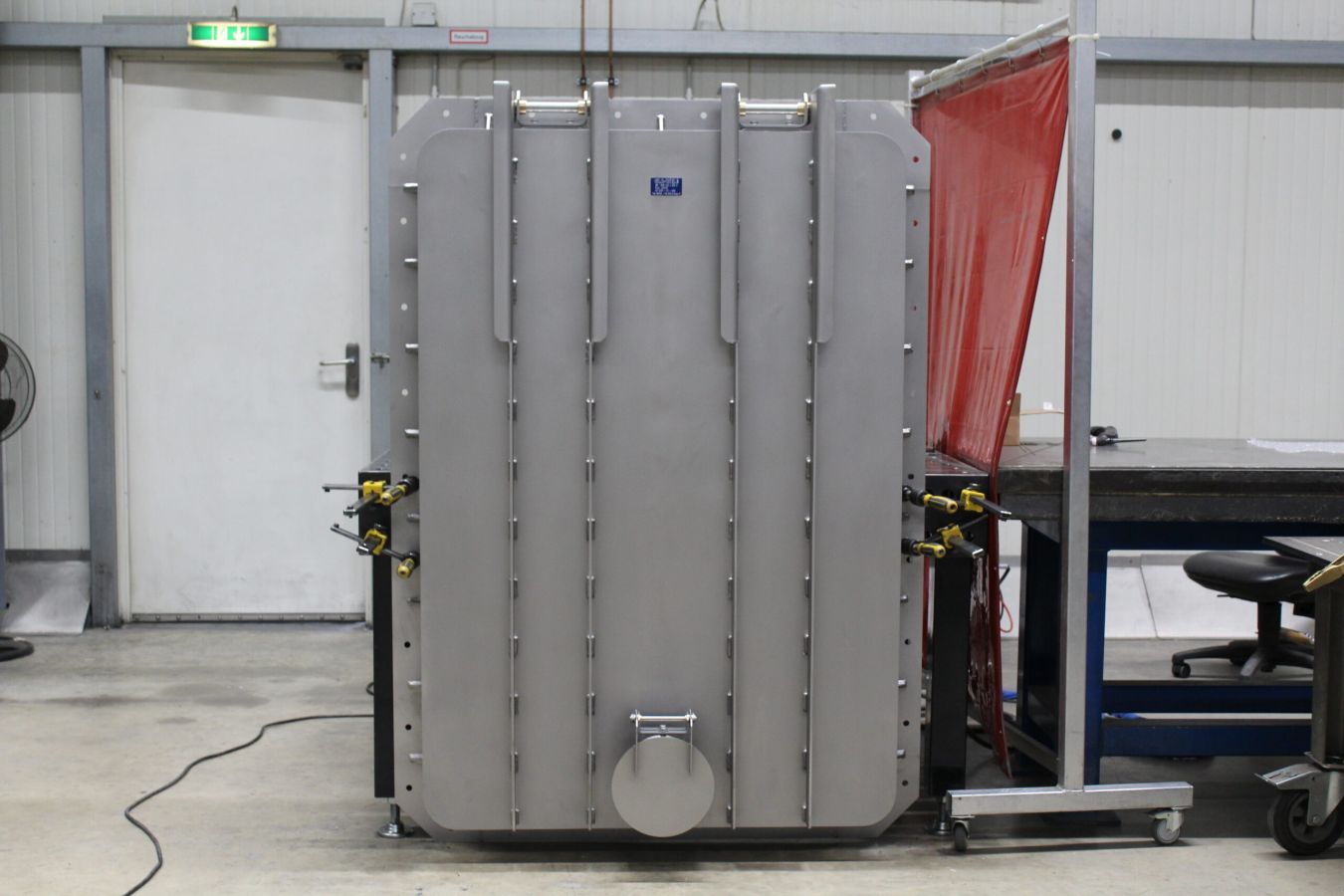

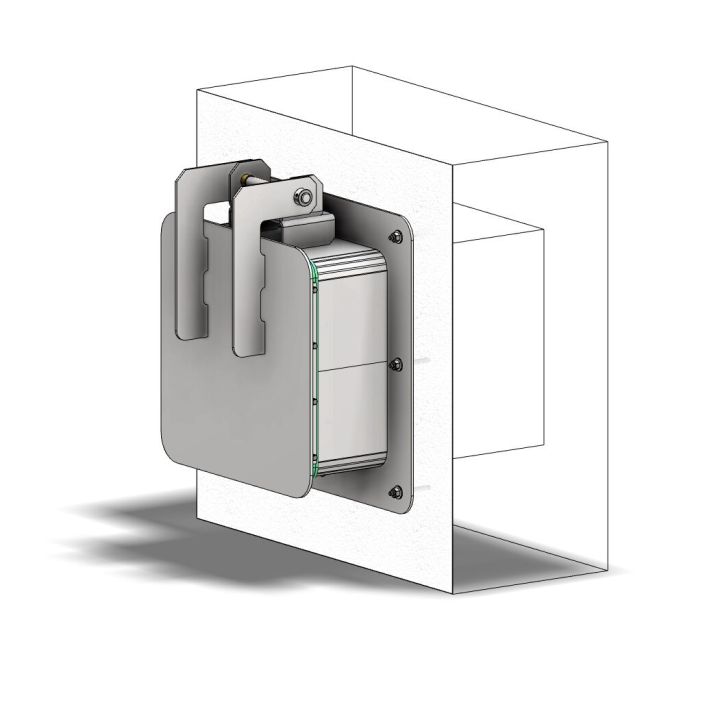

GW-RBH

Rückstauklappe zum Andübeln mit quadratischem Durchlass

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

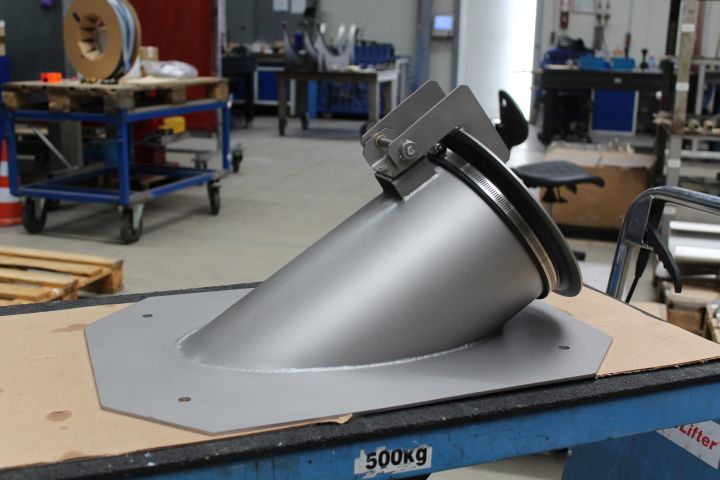

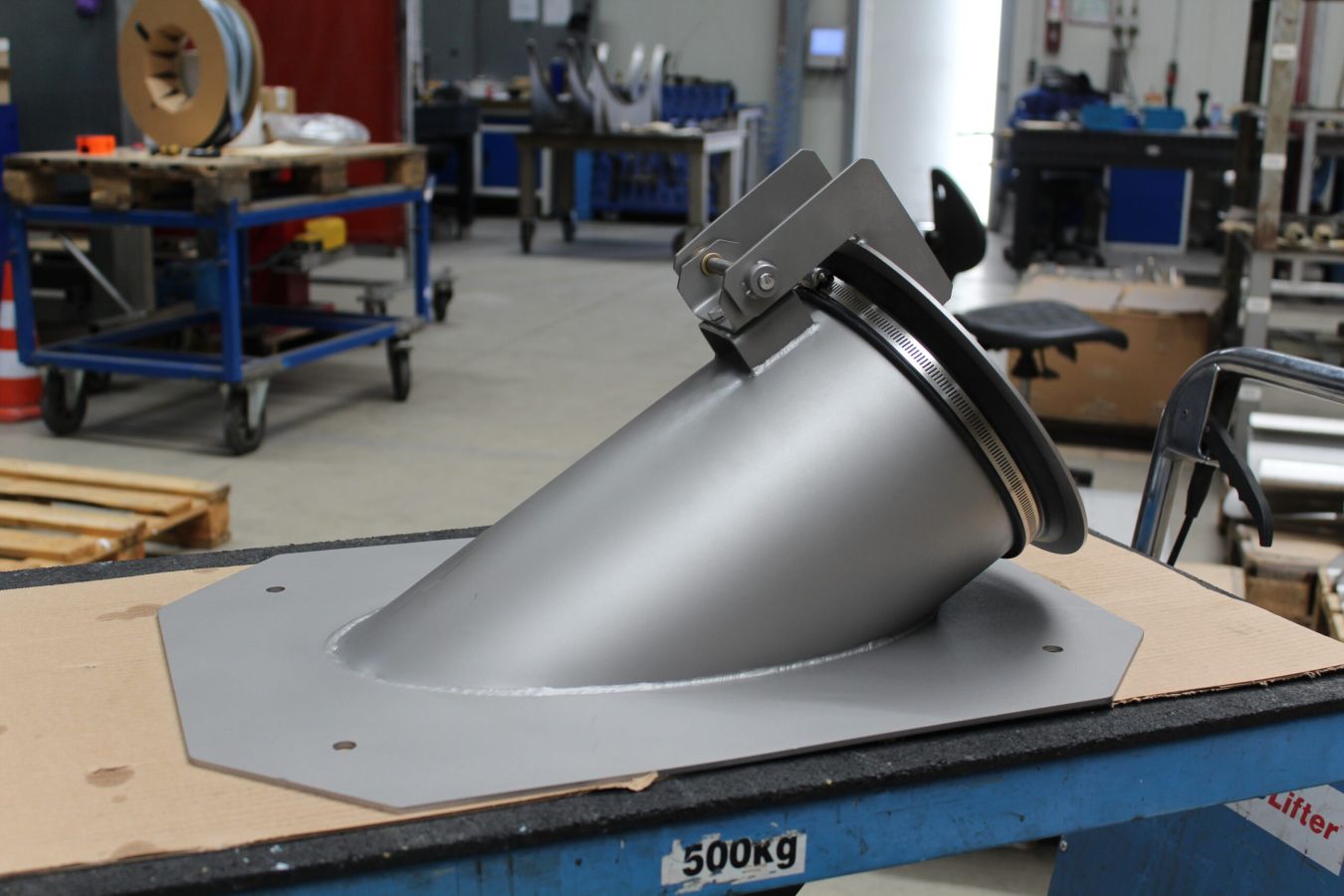

GW-RDD Schräg

Rückstauklappe mit Schrägsitz

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.

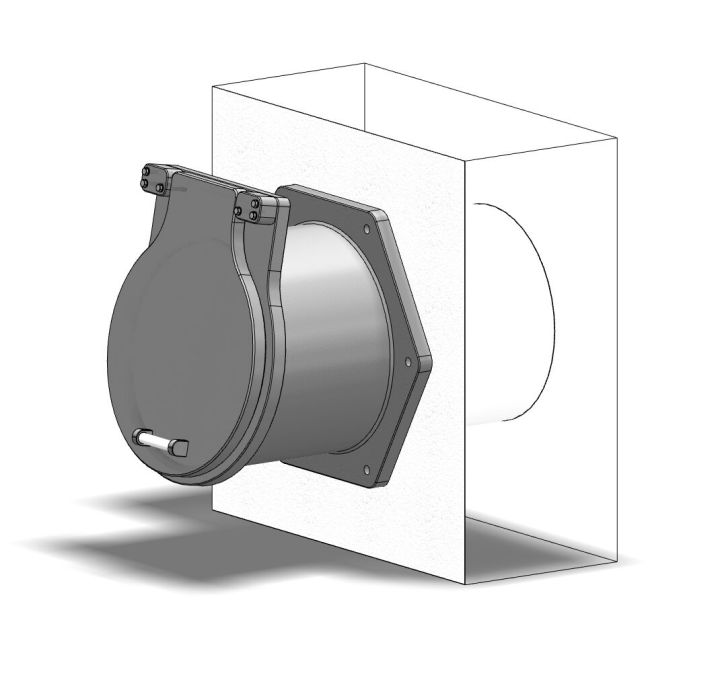

GW-RDD-PE

Rückstauklappe aus PE

Ausschreibungstext:

Rückstauklappe mit flachem Deckel nach DIN 19569 Teil 4, 4-seitig dichtend durch vorstehenden Wasserdruck, mit rundem Durchlass DN oder rechteckigem Durchlass B x H (RBH).

Ausführung:

Schweißkonstruktion. Flacher Deckel nach statischer Anforderung, überschlagsicher, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt, Armatur zum Einschieben in ein vorhandenes Rohr. Die zulässige Druckbeanspruchung der Standardrückstauklappe beträgt auf der Vorderseite 6 m Wassersäule.
