Beckenausrüstungen und Rohrformstücke

Beckenausrüstungen und Rohrformstücke für jeden Einsatzzweck! Wir statten Becken mit vielfältigen Ausrüstungen aus, z.B. mit Pralltellern, Überfallschwellen, Tauchzylindern und Tauchwänden. Ablaufrinnen fertigen wir auf Maß als Kant-/Schweiß-Konstruktionen.

Unsere als Standard gefertigten Produkte fertigen wir nach DIN 19558, DIN18202 oder DIN EN 1092 PN 10 (DIN 2501 PN 10):

Überfallschwelle Typ GW-ÜS
Tauchwand Typ GW-T
Prallteller Typ GW-PDN
Stabrechen Typ GW-STR
Pass-Ausbaustück Typ GW-PAB beweglich oder TYP GW-PAF feststellbar
Rohr- und Formstück Typ GW-FS zum Eingießen oder Typ GW-FFS zum Anflanschen

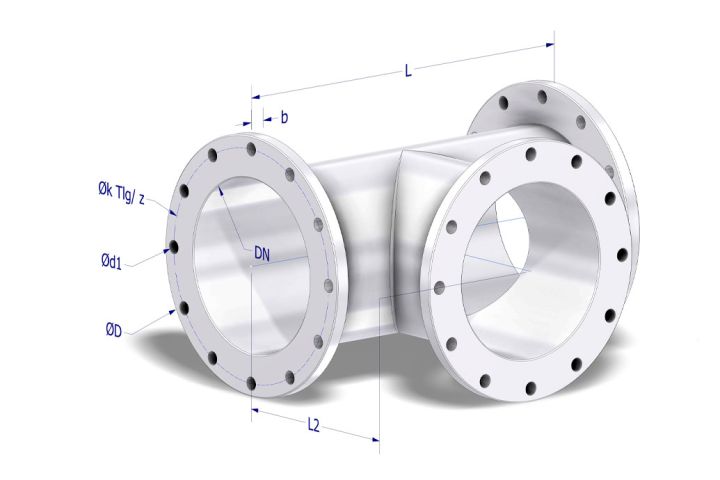

Rohr- und Formstück Typ GW-MR/GW-TS zum Einbetonieren in eine Aussparung

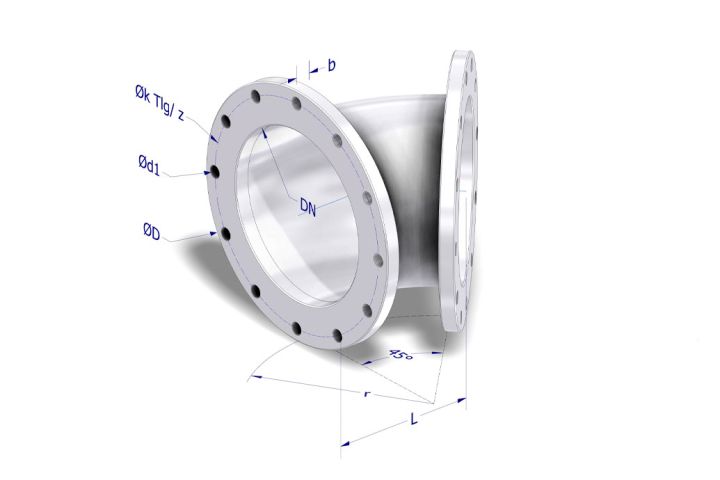

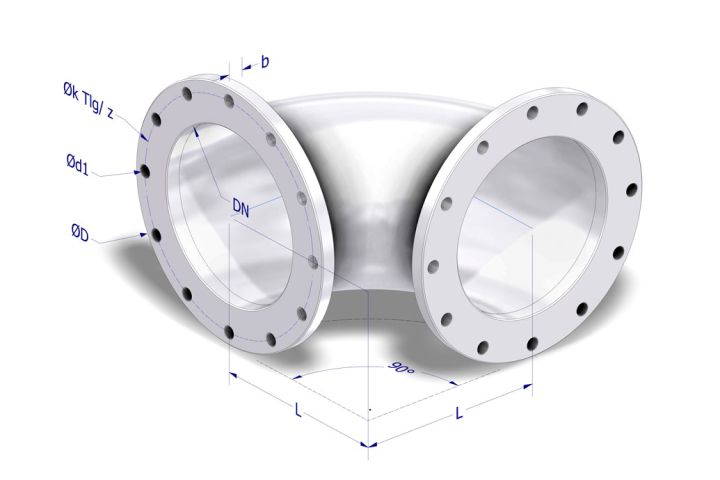

Rohrbogen Typ GW-QS90/GW-QS45 zum Anflanschen in eine Rohrleitung

Vertrieb

Michael van Brackel

+49 5422 94390-547
m.v.brackel@gla-wel.de

Download

GLA-WEL | Katalog Abwassertechnik

Um mehr räumliche und personelle Kapazitäten für Sie nutzen zu können, arbeiten wir Hand in Hand mit unserer Unternehmenstochter HIK GmbH aus Rahden zusammen.

GLA-WEL | Beckenausrüstungen und Rohrformstücke

Beckenausrüstungen

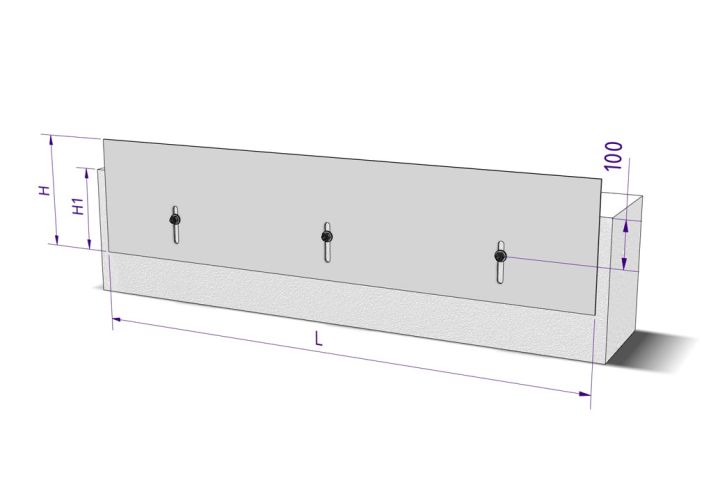

GLA-WEL | Beckenausrüstungen Überfallschwelle GW-ÜS Glatt

Typ GW-ÜS

Überfallschwelle Glatt

Ausschreibungstext:

Überfallschwelle

Ausführung:

Ausführung nach DIN 19558 Form A / Form B oder glatt zum Andübeln an Bauwerke nach DIN 18202 oder zum Befestigen an einer Ankerschiene.

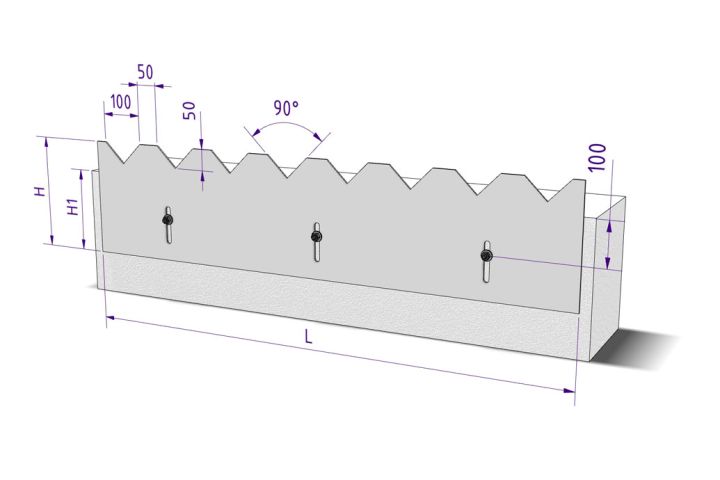

GLA-WEL | Beckenausrüstungen Überfallschwelle GW-ÜS Zahnform A

Typ GW-ÜS

Überfallschwelle Zahnform A

Ausschreibungstext:

Überfallschwelle

Ausführung:

Ausführung nach DIN 19558 Form A / Form B oder glatt zum Andübeln an Bauwerke nach DIN 18202 oder zum Befestigen an einer Ankerschiene.

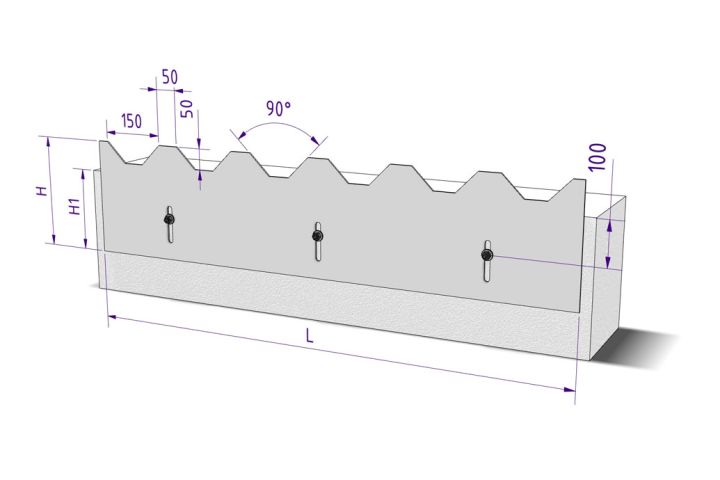

Typ GW-ÜS

Überfallschwelle Zahnform B

Ausschreibungstext:

Überfallschwelle

Ausführung:

Ausführung nach DIN 19558 Form A / Form B oder glatt zum Andübeln an Bauwerke nach DIN 18202 oder zum Befestigen an einer Ankerschiene.

Katalog Überfallschwellen

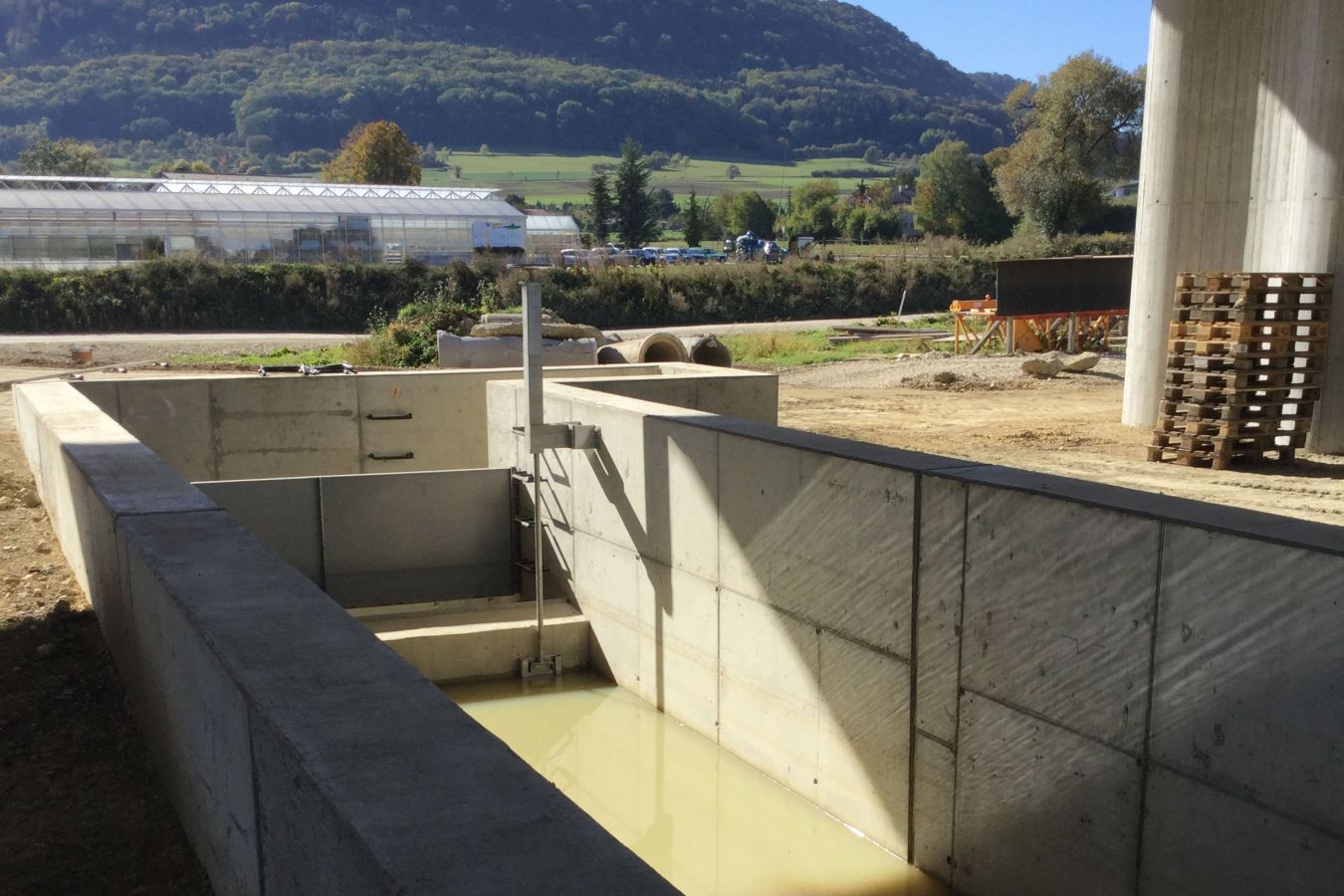

Referenzbilder

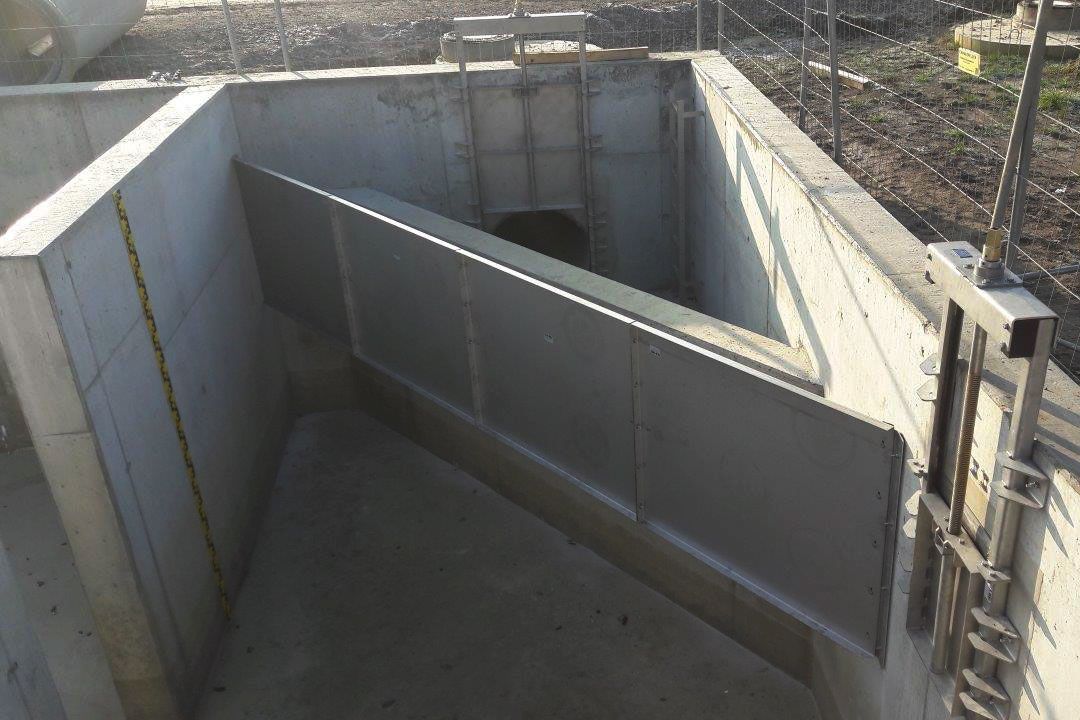

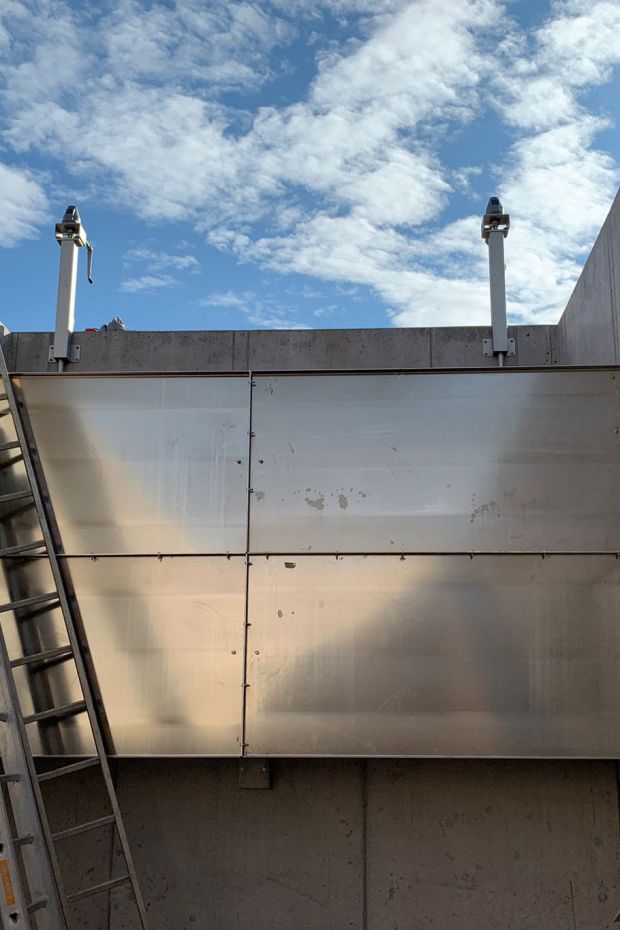

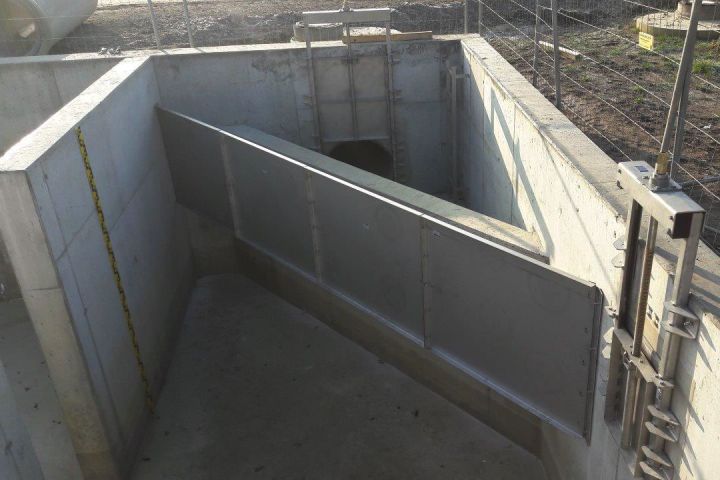

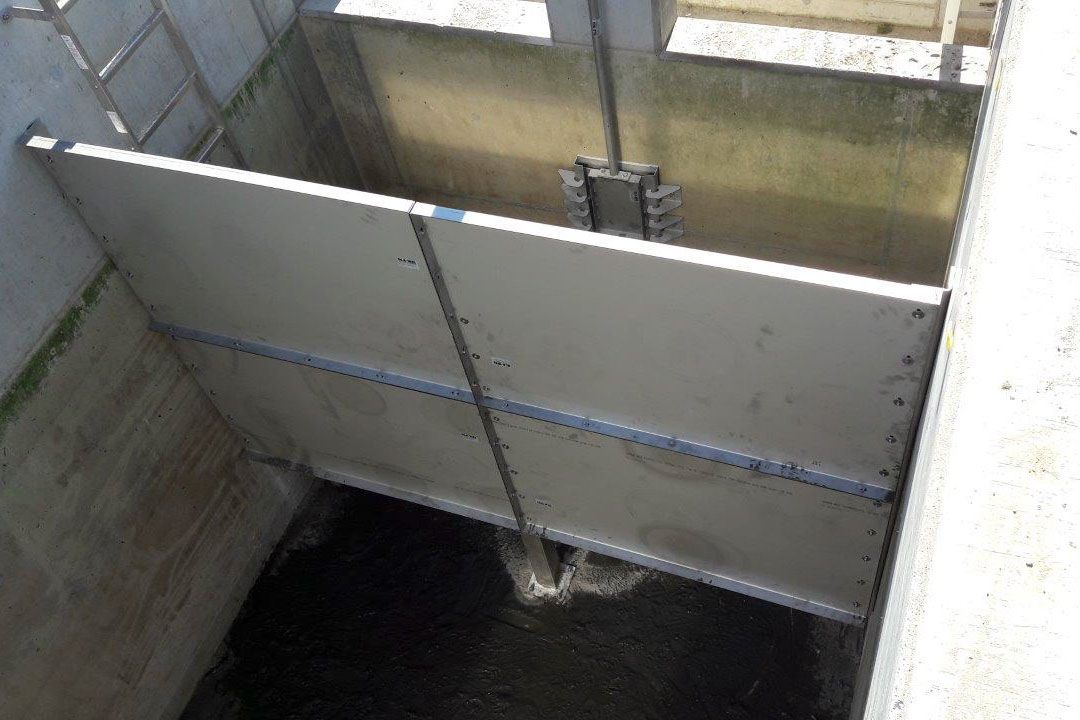

TYP GW-T

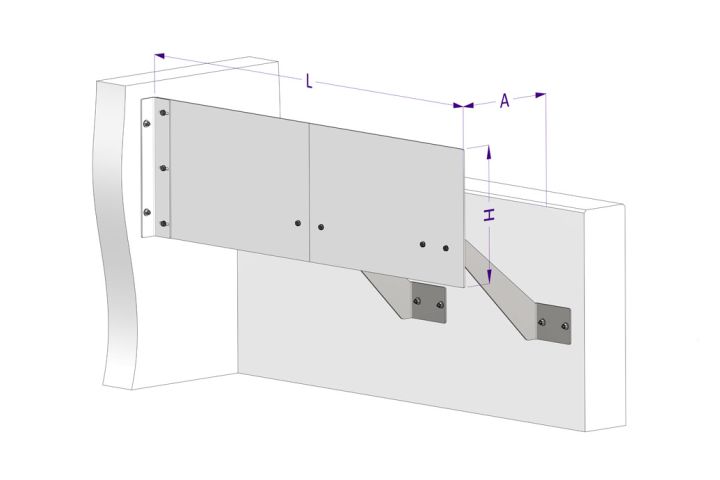

Typ GW-T

Tauchwand

Ausschreibungstext:

Tauchwand

Ausführung:

Ausführung nach DIN 19558 zum Andübeln an Bauwerke nach DIN 18202 oder zum Befestigen an einer Ankerschiene mit einem festen Bauwerksabstand.

Katalog Tauchwand

Referenzbilder

Typ GW-PDN

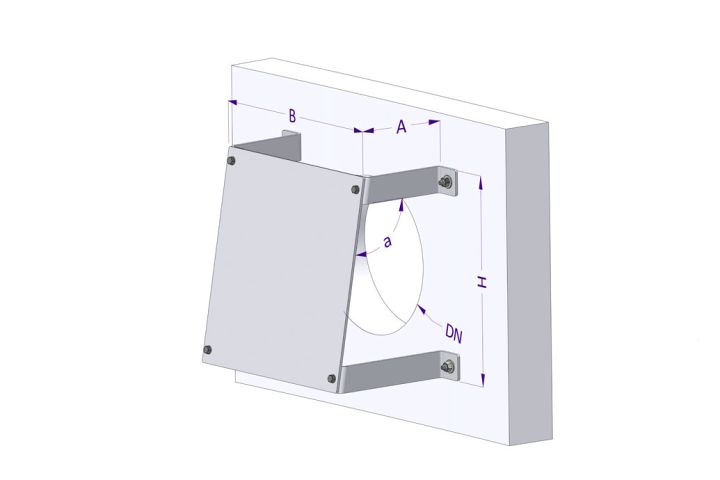

Typ GW-PDN

Prallteller

Ausschreibungstext:

Prallteller zum Andübeln an Bauwerke nach DIN 18202 mit rundem Durchlass DN.

Ausführung:

Schweißkonstruktion. Zum Andübeln an Bauwerke nach DIN 18202 für den Einbau in Rund- und Längsbecken.

Katalog Prallteller

Referenzbilder

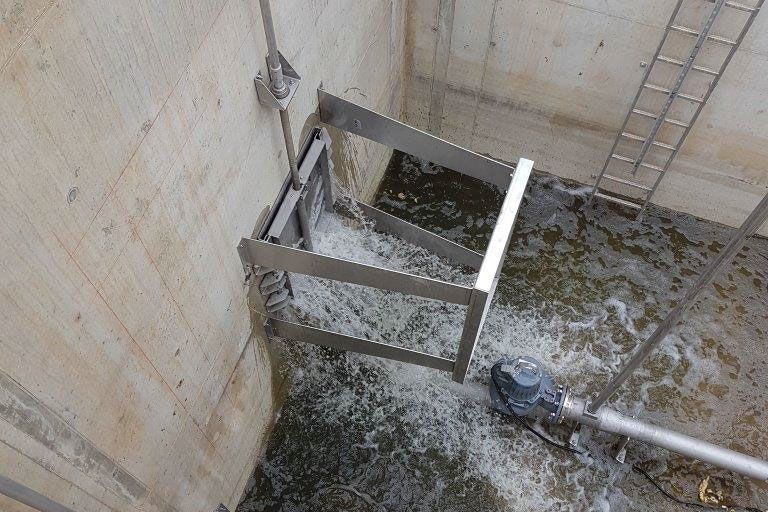

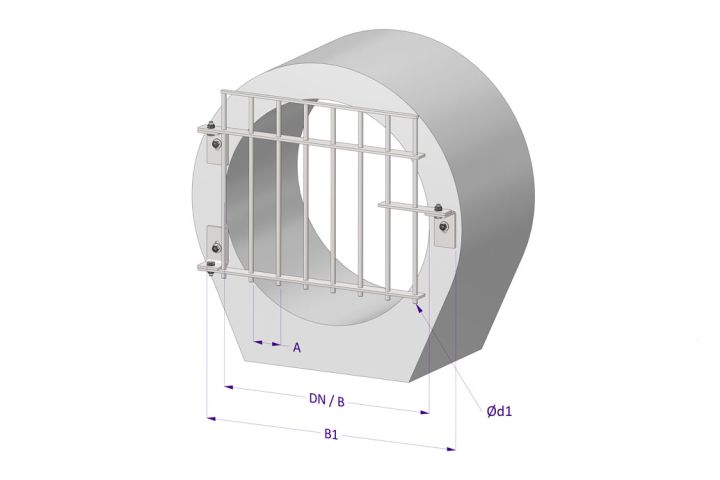

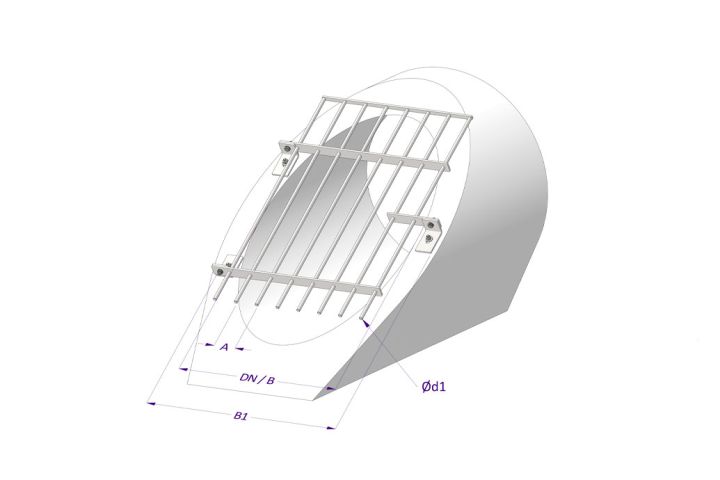

Typ GW-STR

Stabrechen für Böschungsstück

Ausschreibungstext:

Stabrechen zum Andübeln an Bauwerke nach DIN 18202, mit rundem Durchlass DN oder rechtecki- gem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Zum Andübeln mittels Verbundanker, zur Reinigung des Auslaufs abnehmbar, inkl. Befestigungsmaterial in V4A. Auf Anfrage klappbar mit Vorrichtung zum Abschließen.

Typ GW-STR

Stabrechen für geraden Auslauf bzw. Wand

Ausschreibungstext:

Stabrechen zum Andübeln an Bauwerke nach DIN 18202, mit rundem Durchlass DN oder rechtecki- gem Durchlass B x H.

Ausführung:

Schweißkonstruktion. Zum Andübeln mittels Verbundanker, zur Reinigung des Auslaufs abnehmbar, inkl. Befestigungsmaterial in V4A. Auf Anfrage klappbar mit Vorrichtung zum Abschließen.

Katalog Stabrechen

Referenzbilder

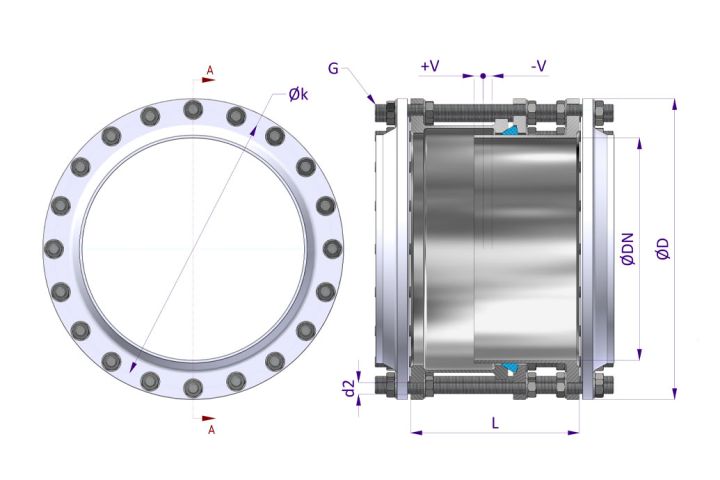

TYP GW-PAB

Typ GW-PAB

Pass-Ausbaustück

Ausschreibungstext:

Pass-Ausbaustück – beweglich.Zum Anflanschen in eine Rohrleitung, mit Bohrbild DIN EN 1092-2 PN 10 (DIN 2501 PN 10), mit rundem Durchlass DN.

Ausführung:

Schweißkonstruktion. Längenänderungen sowie Abwinkelungen von 3° WGrad in der Mittelstellung können ausgeglichen werden. Flanschanschluss nach DIN EN 1092-2 PN 10 (DIN 2501 PN 10).

Andere Nenndruckstufen lieferbar.

Katalog Pass-Ausbaustück

Referenzbilder

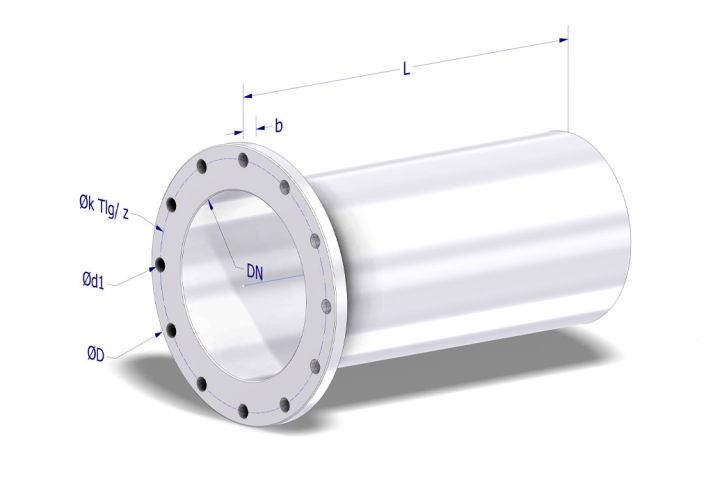

Typ GW-FS

Rohr- und Formstück: FS-Stück (auch mit Mauerkragen lieferbar)

Ausschreibungstext:

Rohrelemente zum Anflanschen oder Eingießen mit rundem Durchlass DN.

Ausführung:

Schweißkonstruktion. Zum Anflanschen oder Eingießen, Flansche nach DIN EN 1092 PN 10 (DIN 2501 PN 10).

Andere Nenndruckstufen lieferbar.

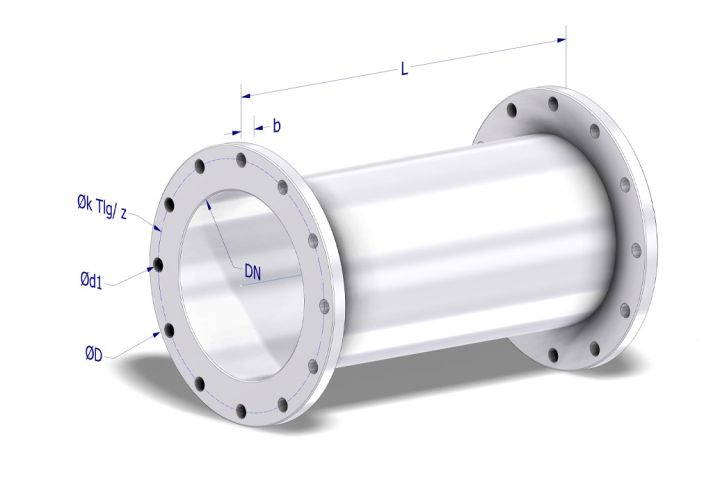

Typ GW-FFS

Rohr- und Formstück: FFS-Stück (auch mit Mauerkragen lieferbar)

Ausschreibungstext:

Rohrelemente zum Anflanschen oder Eingießen mit rundem Durchlass DN.

Ausführung:

Schweißkonstruktion. Zum Anflanschen oder Eingießen, Flansche nach DIN EN 1092 PN 10 (DIN 2501 PN 10).

Andere Nenndruckstufen lieferbar.

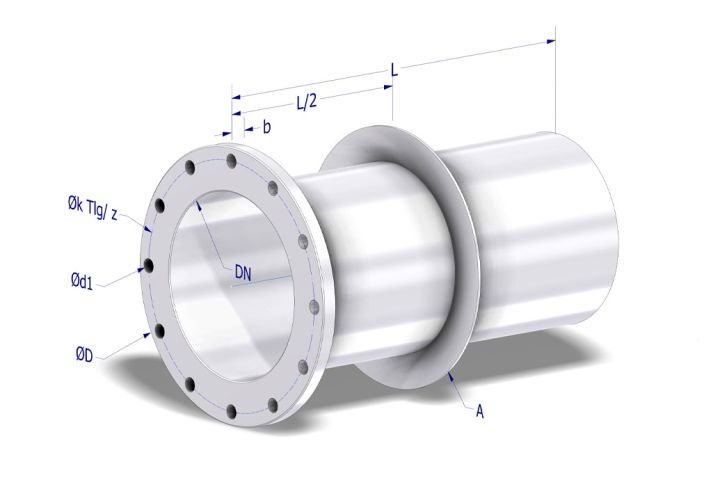

Typ GW-MR

Rohr- und Formstück: Mauerrohr

Ausschreibungstext:

Mauerrohr mit rundem Durchlass DN zum Einbetonieren in eine Aussparung nach DIN 19556 mit Mauerflansch (Wassersperre). Erste Seite mit Flansch nach DIN EN 1092 PN 10 (DIN 2501 PN 10) gebohrt. Zweite Seite als freies Rohrende bündig mit Mauerwerk abschließend oder überstehend für nachträgliches Anschweißen einer Rohrleitung ausgeführt.

Ausführung:

Schweißkonstruktion zum Einbetonieren, Flansche nach DIN EN 1092 PN 10 (Standard) reduziert nach DIN 1092-2 (DIN 2501 PN 10).

Andere Nenndruckstufen lieferbar.
