Laserschweißen – schnelles Schweißen auf den Punkt gebracht!
Laserschweißen ist schnelles Schweißen auf den Punkt gebracht! Das Laserschweißen mit einem Hochleistungslaser ist deshalb ab sofort ein weiteres fügendes Fertigungsverfahren im Leistungsangebot der GLA-WEL GmbH. Laserschweißen dient zur präzisen Verbindung von Bauteilen und Baugruppen, z. B. Motorgehäusen, Rohren, Ventilen, ja sogar Herzschrittmachern in der Medizintechnik.
Durch Laserschweißen verbinden wir Metallbauteile schnell und präzise

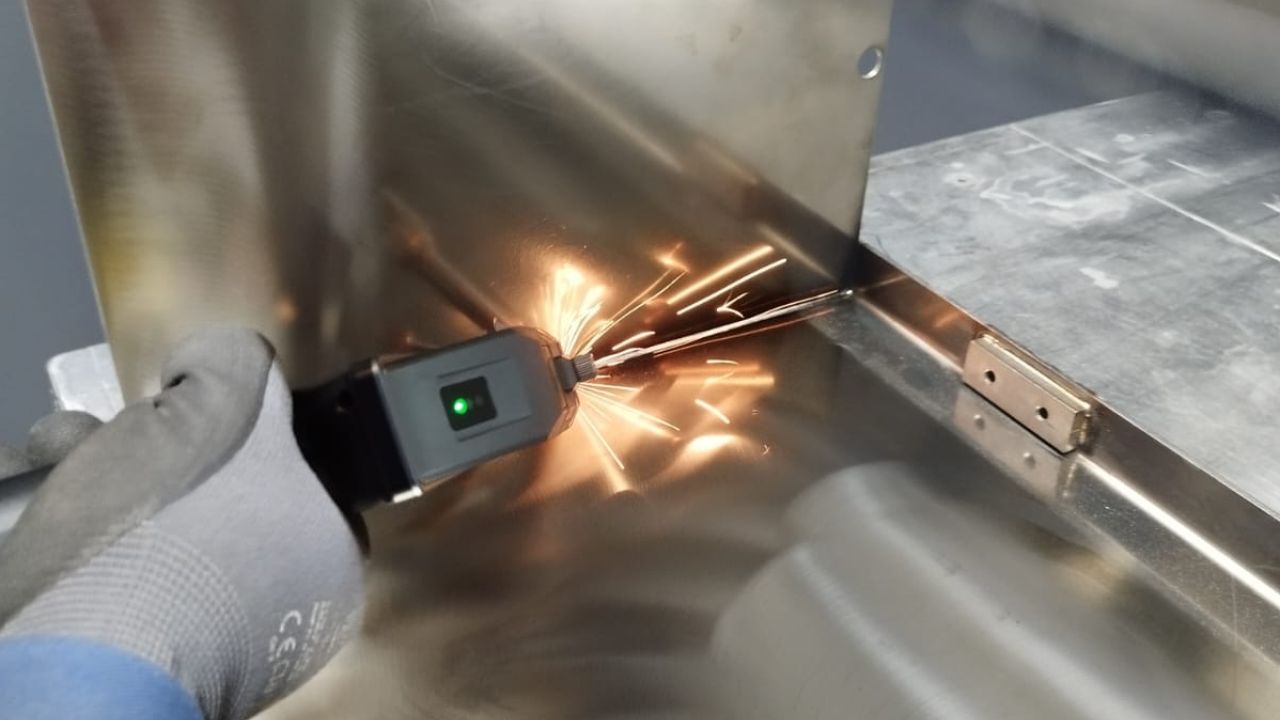

Hier ein Beispiel (1) im Video.
Wie genau funktioniert das Laserschweißen? Laserschweißen ist ein Fügeverfahren, das in der Metall-, aber auch in der Kunststoffindustrie angewendet wird, um Metallbauteile schnell und präzise miteinander zu verbinden. Üblicherweise wird dabei kein Zusatzwerkstoff benötigt.
Um das Laserschweißen in unserem Betrieb sicher umsetzen zu können, benötigen wir einen geschlossen Arbeitsraum für die Laserschweißanlage. Diesen Arbeitsraum, eine Kabine mit Schutzwänden zu allen vier Seiten, haben unsere Auszubildenden bereits montiert und für die Schweißanlage vorbereitet.
Eine weitere Voraussetzung für das Betreiben einer Laserschweißanlage ist geeignetes Fachpersonal. Deshalb haben wir zwei Mitarbeiter an der TÜV Akademie zu Laserschutzbeauftragten ausbilden lassen. Sie kümmern sich verantwortlich um die korrekte Anwendung und Umsetzung der umfangreichen Sicherheitsvorschriften. Die Schweißkabine haben unsere frisch geschulten Fachleute selbst entworfen und im Betrieb hergestellt, in Abstimmung mit einer externen Sicherheitsfachkraft.
Laserschweißen ermöglicht flexibles Bearbeiten
Hier noch ein Beispiel (2) im Video.
Die Schweißnaht ist glatt und regelmäßig.
Beim Laserschweißen wird Lichtenergie in Form eines Laserstrahls gebündelt, um damit Metall auf einer kleinen punktförmigen Fläche von 1-2mm Radius aufzuschmelzen. So gesehen bewirkt das Laserschweißen genau das Gegenteil vom Laserschneiden, das zwar ähnlich funktioniert. Allerdings wird beim Laserschneiden ein Laserstrahl jedoch für einen Trennschnitt durch einen Festkörper verwendet, z. B. durch ein Blech.
Beim Laserschweißen können verschiedene Techniken zum Einsatz kommen. Die gängigste Schweißtechnik ist das Tiefschweißen, das hohe Temperaturen beim Aufschmelzen des Materials mit sich bringt. Außerdem das Wärmeleitungsschweißen, hauptsächlich bei geringeren Materialdicken, sowie das Punkt- und Nahtschweißen oder das Scannerschweißen. Spannend: Beim Scannerschweißen werden weder der Werkstoff noch der Laserkopf bewegt. Stattdessen lenkt man den Laserstrahl über eine Art Spiegel, der ihn reflektiert.
Laserschweißen bringt reproduzierbare Schweißergebnisse von hoher Güte
Laserschweißen hat einige Vorteile:
- Laserschweißen ermöglicht flexibles Arbeiten „auf Abstand“, wodurch das Verschweißen auch an schwer erreichbaren Stellen am und im Bauteil problemlos möglich wird.
- Ein weiterer Vorteil ist der geringe thermische Verzug des Materials und der Bauteile, weshalb sich wiederholende Baugruppen und Fertigbauteile bevorzugt mit diesem Verfahren bearbeitet werden.
- Eine hohe Reproduzierbarkeit ist gewährleistet.
- Auch weisen die gleichmäßigen Schweißnähte generell eine schlanke Geometrie auf, wobei sich sämtliche Naht-Geometrien einwandfrei herstellen lassen, d. h. Stumpfnähte, Kehlnähte oder Überlappnähte.
Eine leistungsstarke Schweißanlage
Hersteller der von GLA-WEL eingesetzten Anlage ist das Unternehmen Max Photonics.
„Max Photonics X1w“ ist ein handgeführtes Laserschweißgerät der Laserschutzklasse 4 mit einer Leistung von 1500 Watt. Die technisch herausragenden Merkmale der Laserschweißanlage sind:
- hochgradig integriertes Produkt
- ausgezeichnet entworfene künstliche Mechanik
- kontinuierlich einstellbare Leistung, schnelles Schaltverfahren
- hohe Zuverlässigkeit und hervorragende Strahlqualität
- hohe elektro-optische Umwandlungsrate
Viele Schweißteile, die wir vorher mit dem WIG-Schweißverfahren bearbeitet haben, können wir nun über die Laserschweißanlage umsetzen.
Wenn Sie Fragen zum Thema Fügen und Schweißen oder Laserschweißen haben, wenden Sie sich gerne an unseren Vertrieb an Herrn Teske.
Telefon: +49 (0)5422 94390-492.
