Antriebe

Antriebe für Abwasser-Armaturen als Überflurantriebe oder Unterflurantriebe, elektrische Stellantriebe und Regelantriebe sowie pneumatische und hydraulische Antriebe.

Sie bekommen von uns Unterflur-Antriebe und Überflur-Antriebe, die wir unterschiedlich für Sie ausführen. Alle Antriebe gibt es in manueller Ausführung, mit Getrieben zur Untersetzung oder Umlenkung, aber auch als automatisierte Antriebe in elektrischer, hydraulischer oder pneumatischer Variante.

Antriebs-Varianten unterstützen Sie dabei, alle erdenklichen Einbausituationen ihrer gehäuselosen Armaturen optimal umzusetzen und den verschiedenen Erfordernissen der jeweiligen Schieber-Anlage gerecht zu werden.

Bei Überflur-Antrieben kann der Schutz vor Vandalismus ein wichtiges Thema sein. Greifen Sie deshalb auf sichere und robuste Hauben und Abdeckungen  aus Edelstahl 1.4301 oder Edelstahl 1.4404 für Handrad, Getriebe und E-Antrieb zurück.

Automatisierte Antriebe für Abwasser Armaturen bekommen Sie in der Schutzart IP68 nach EN 60 529 als Standard. Die Korrosions-Schutzklassen sind angelehnt an die Korrosivitäts-Kategorien nach EN ISO 12944-2 sowie DIN 55633:

  • Wassertiefe max. 8 m Wassersäule WS
  • Dauer der Überflutung max. 96 h
  • Während der Überflutung bis zu 10 Betätigungen

Die Antriebe liefern wir auch in explosionsgeschützter Ausführung.

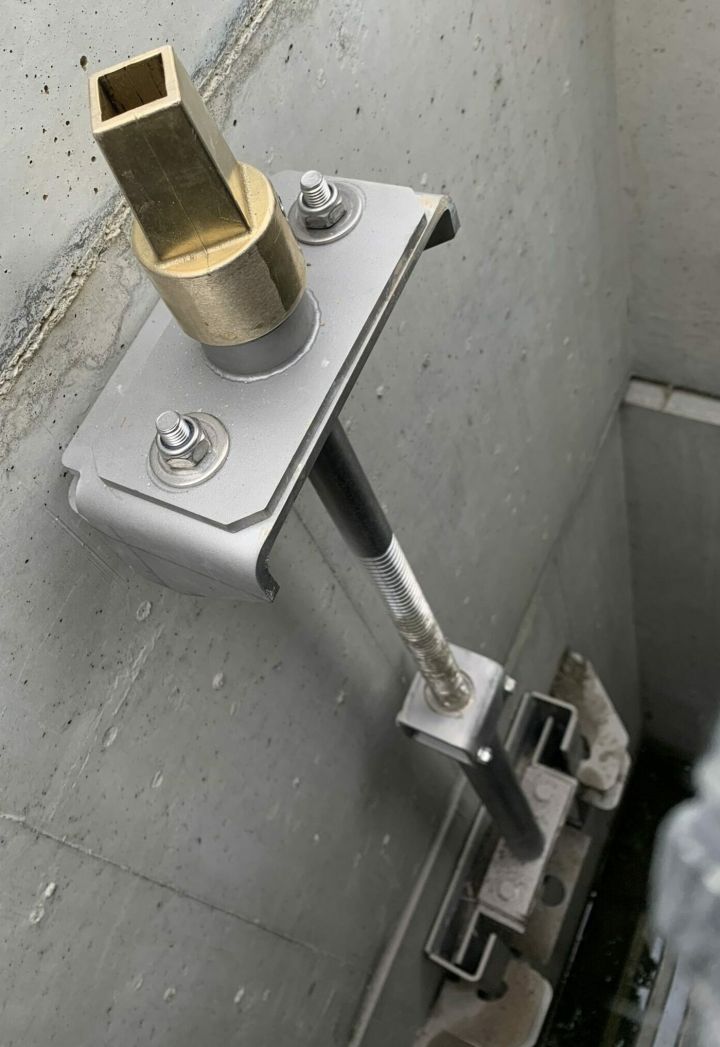

Antriebe Abwasser Armaturen, Beispiel

GLA-WEL | Antrieb

GLA-WEL | Antriebe für Abwasser-Armaturen als Unterflur-Antriebe und Überflur-Antriebe

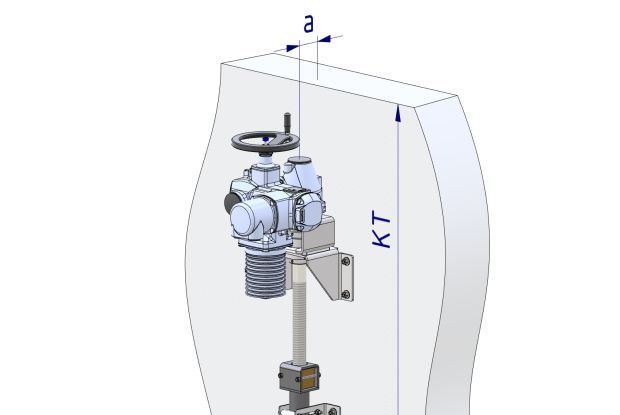

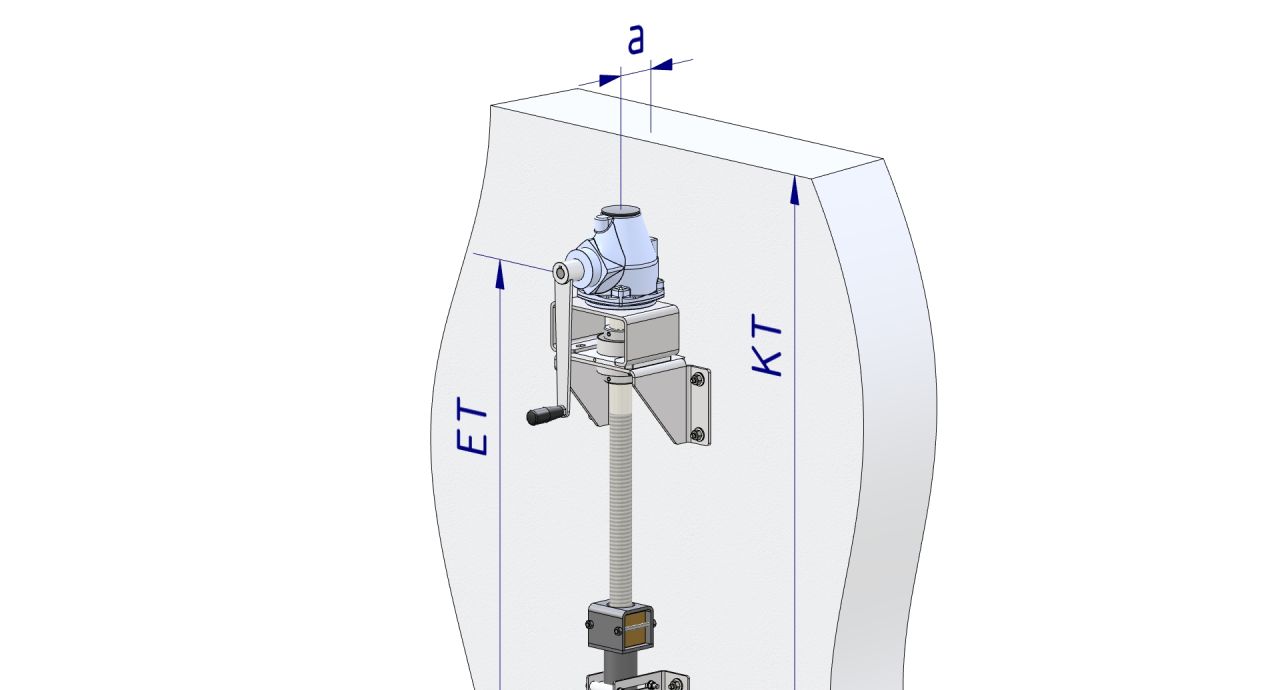

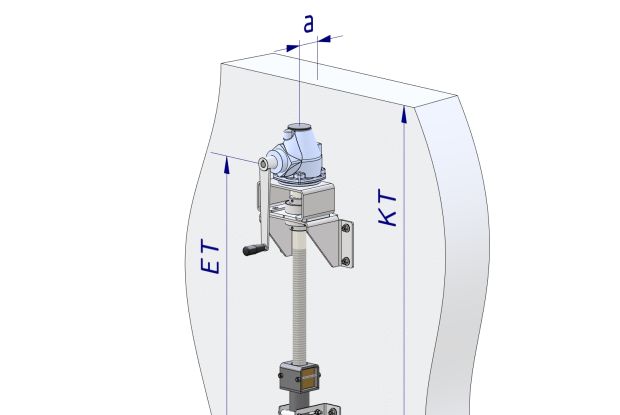

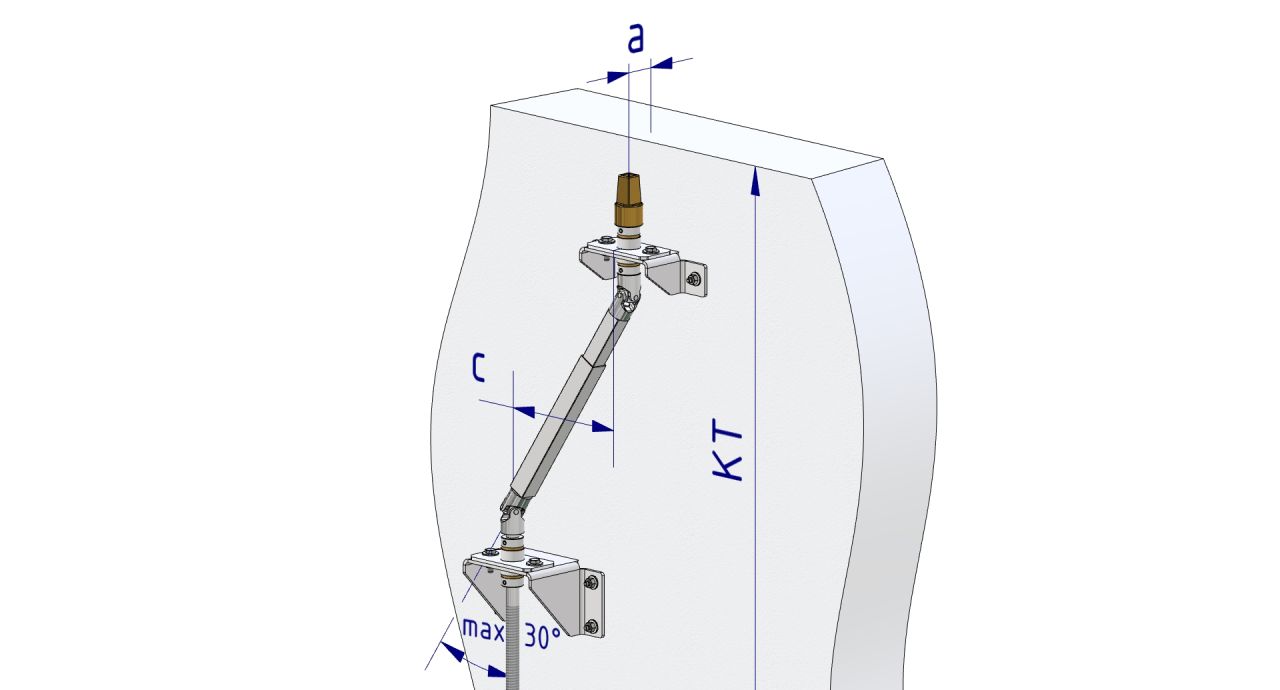

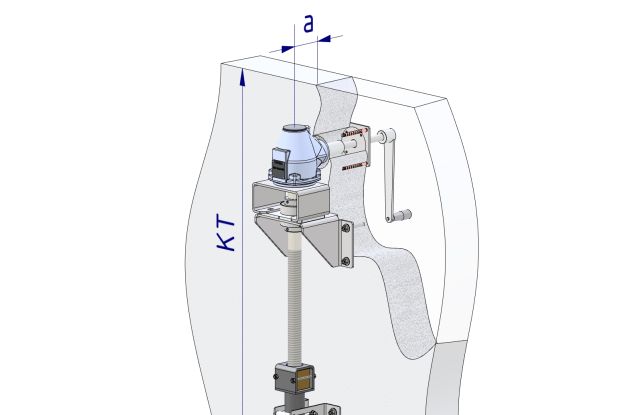

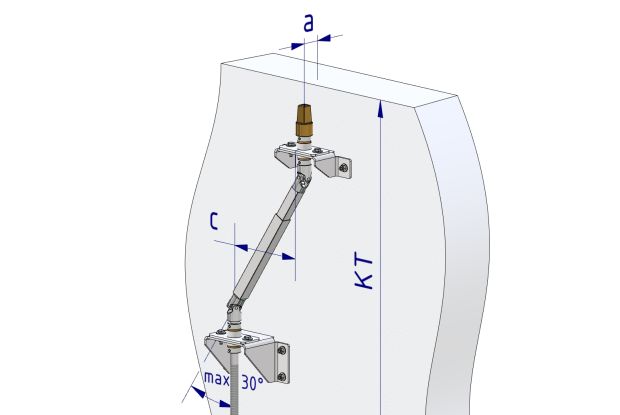

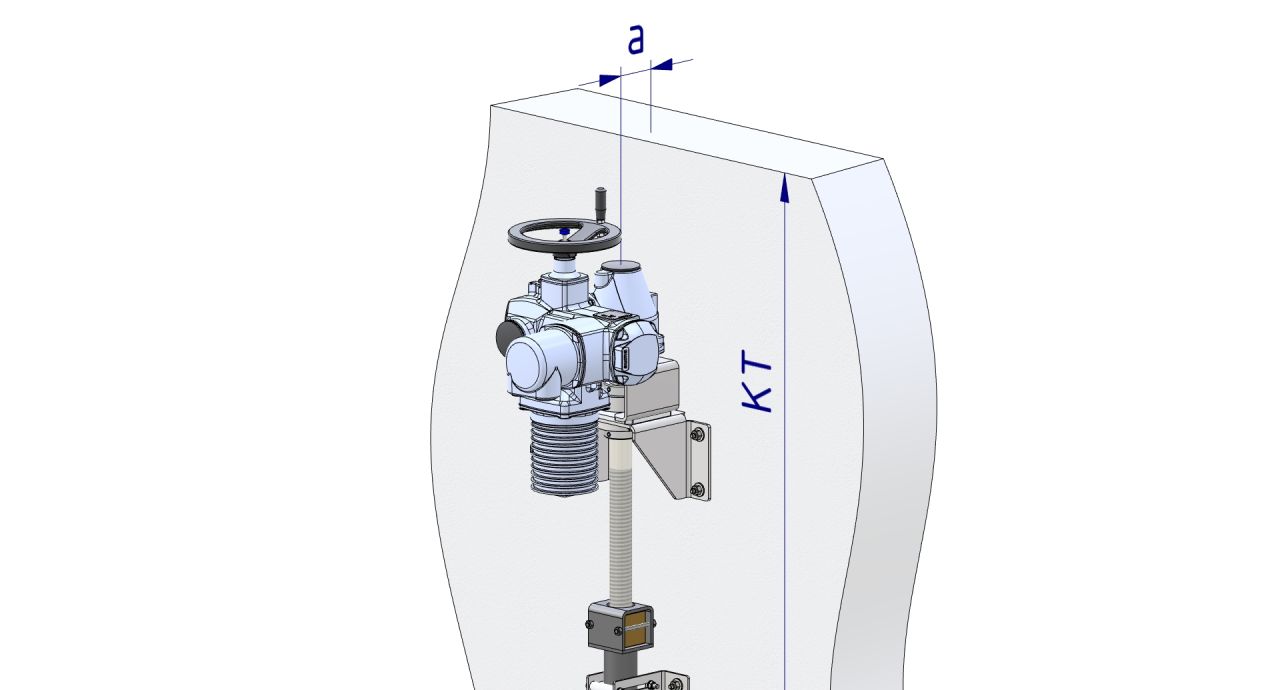

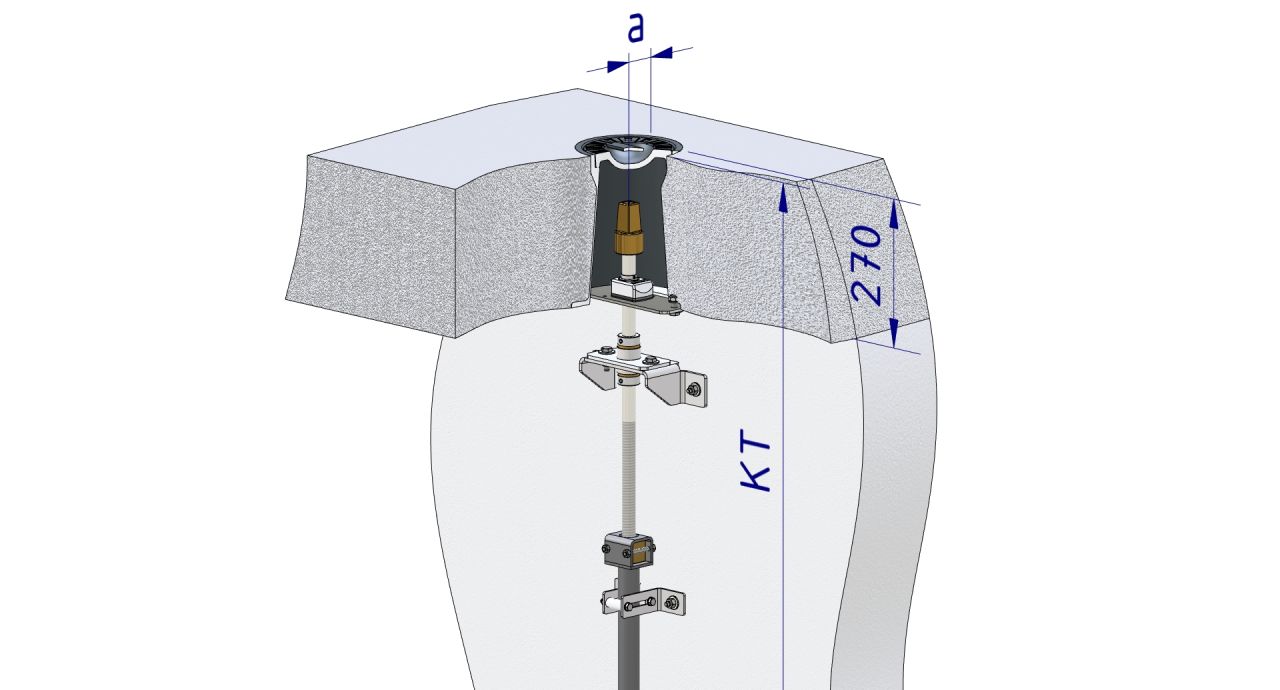

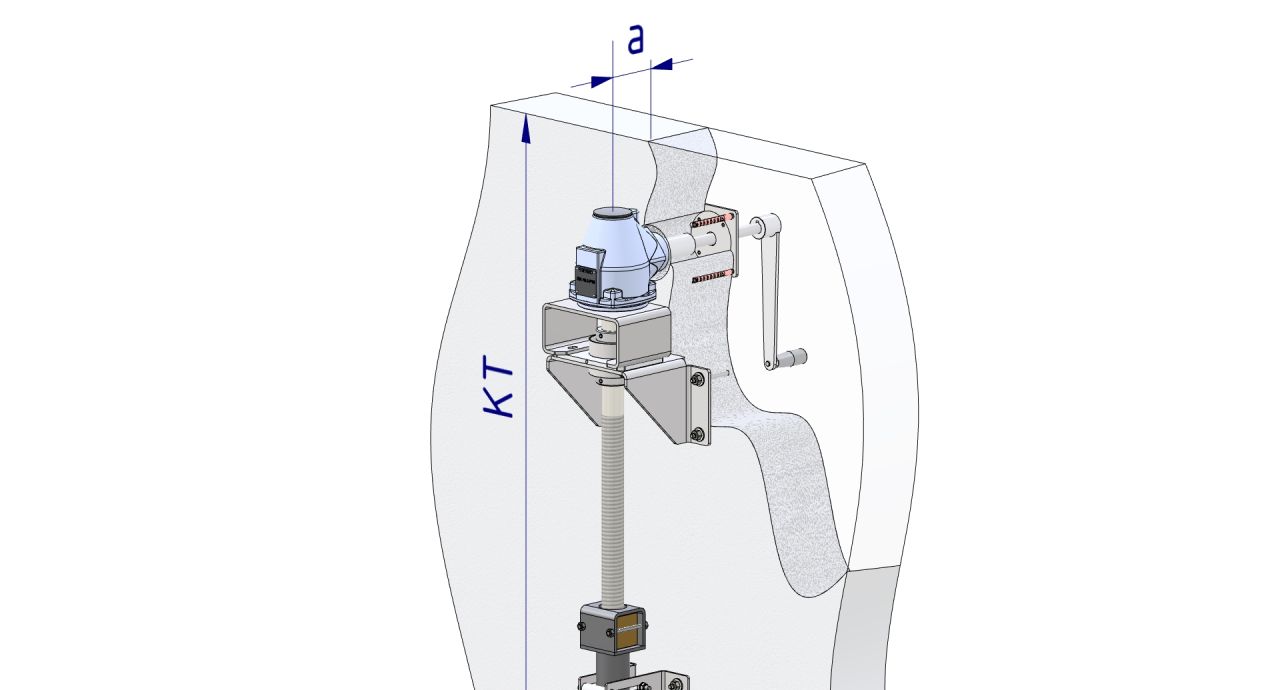

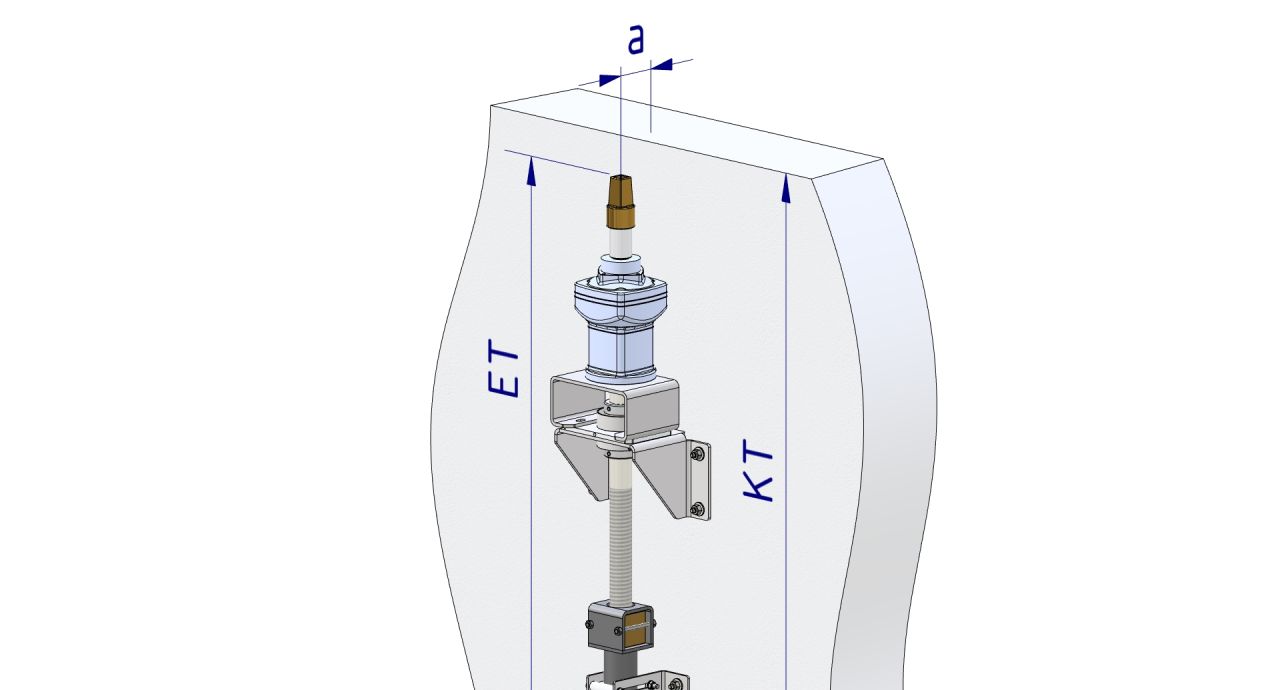

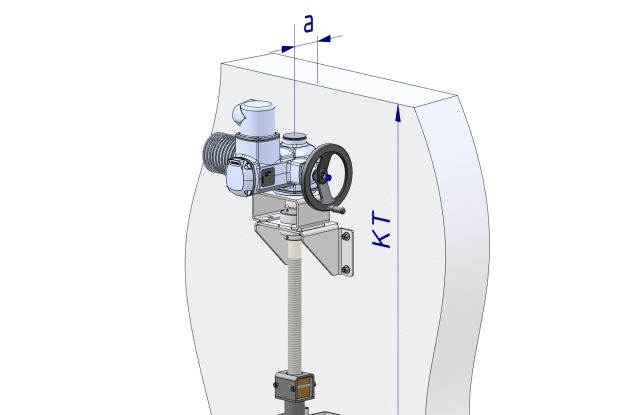

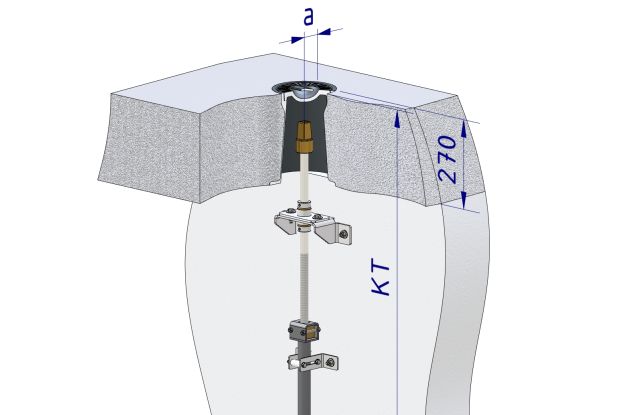

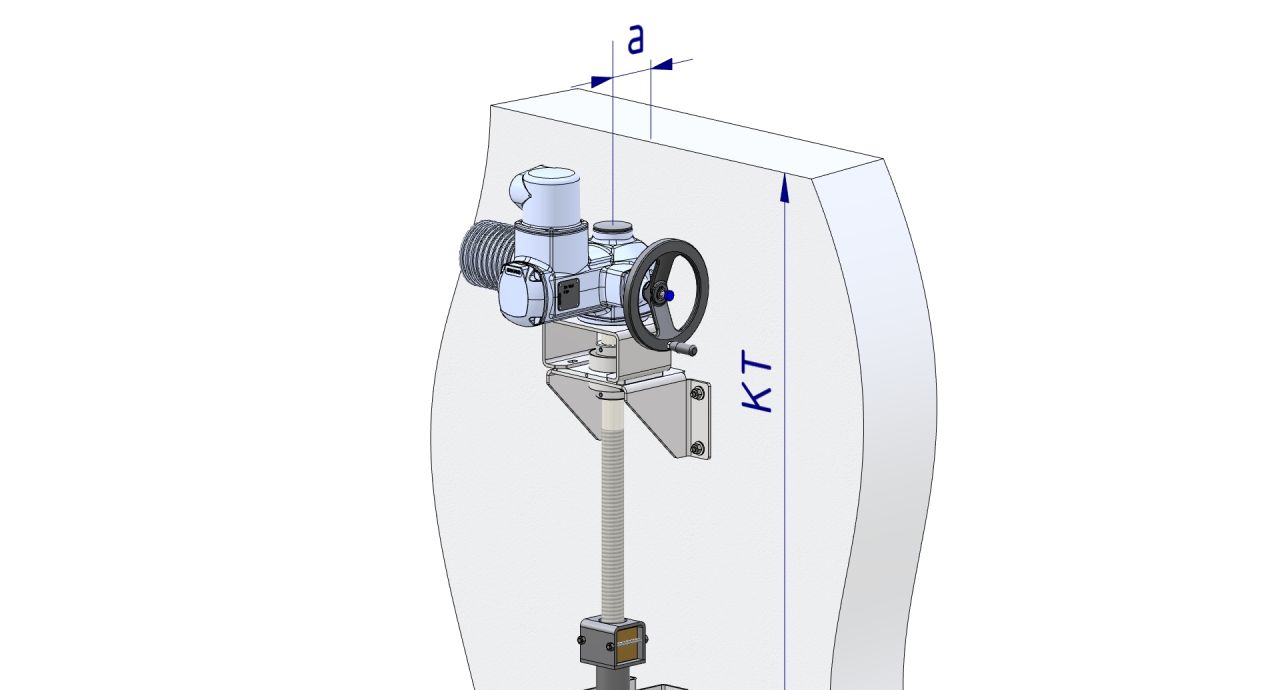

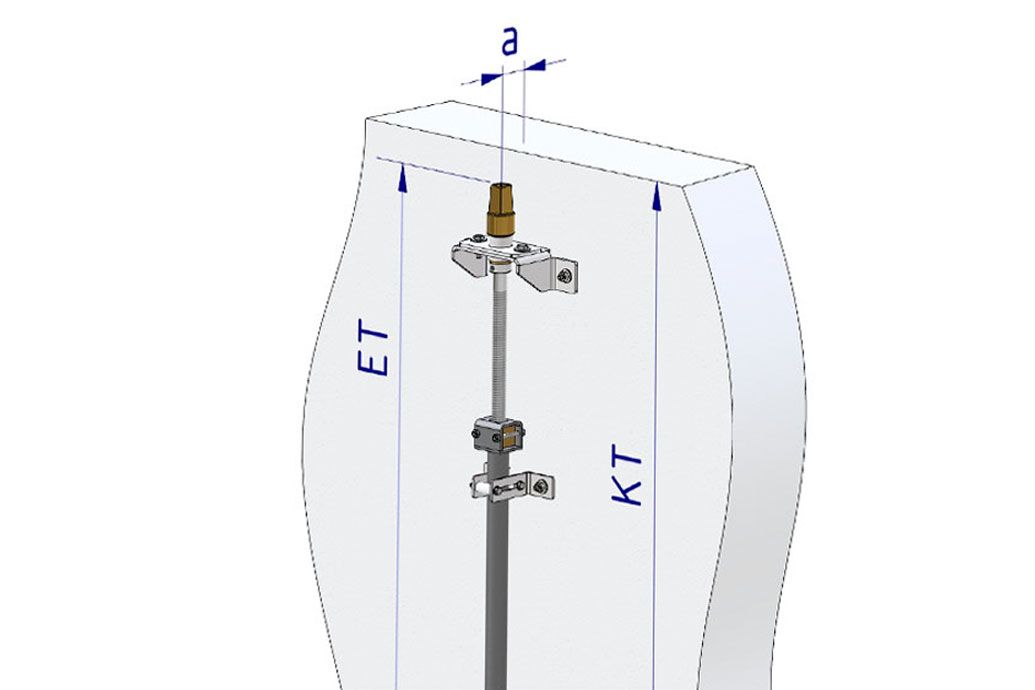

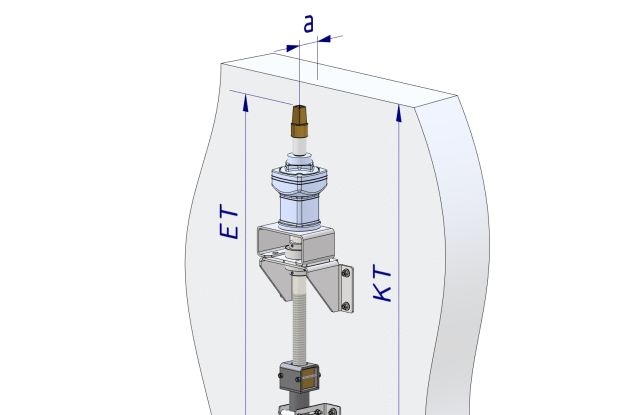

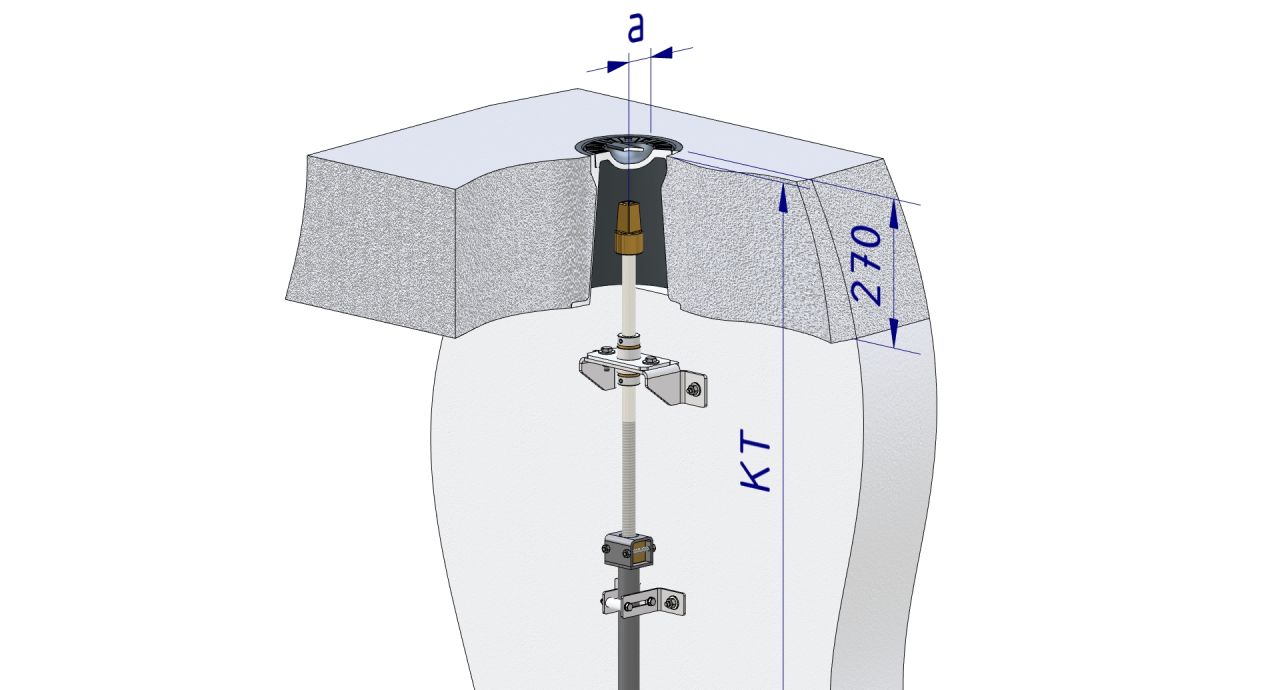

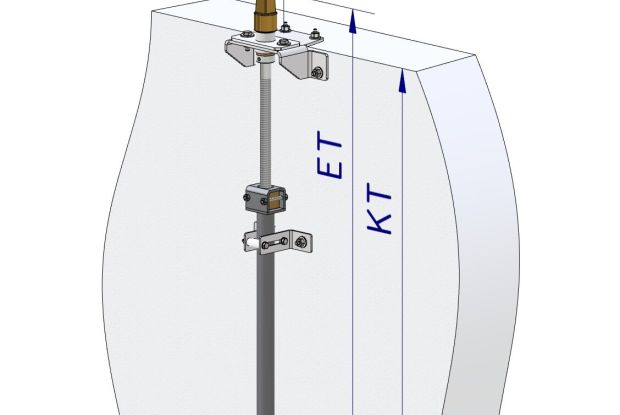

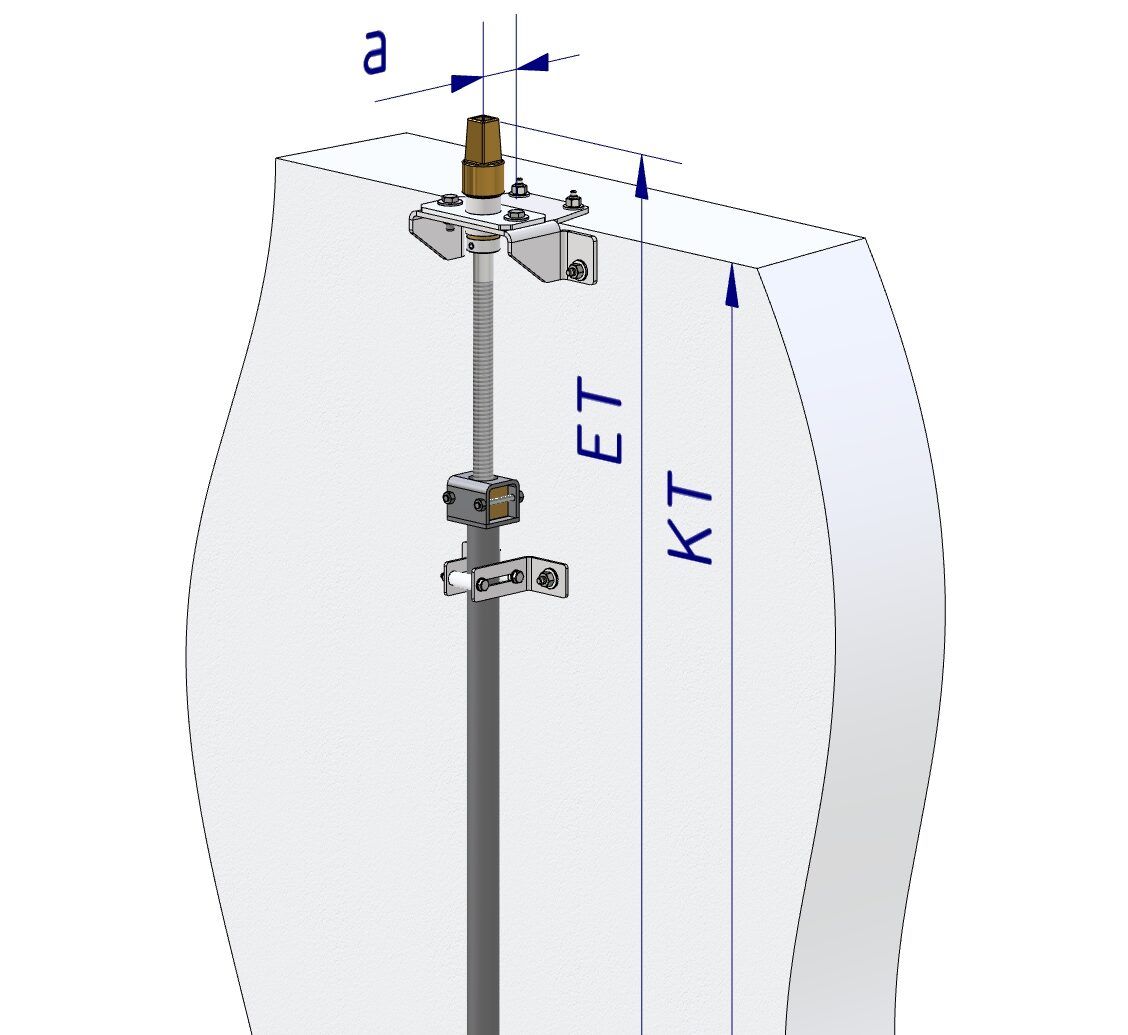

Automatisierte Unterflur-Antriebe

Katalog Antriebe

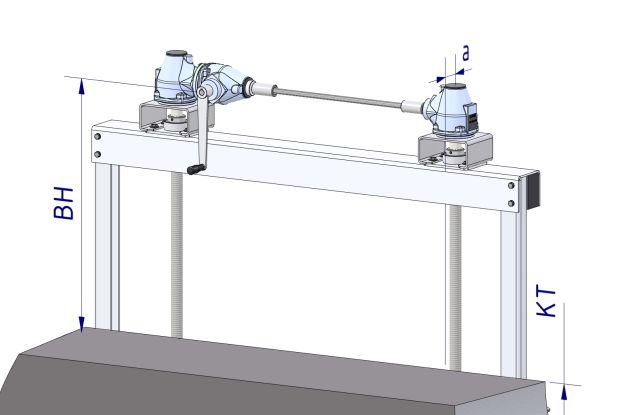

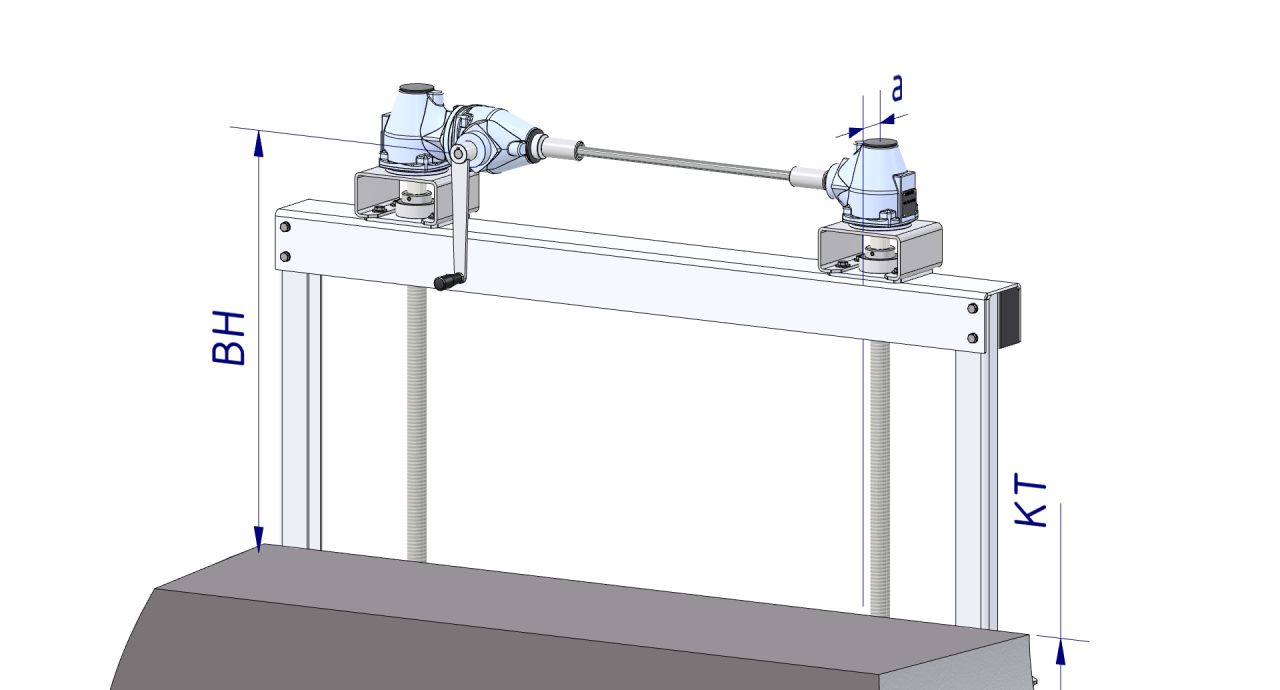

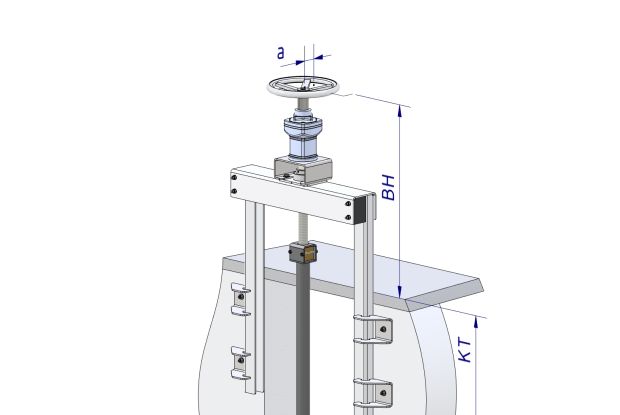

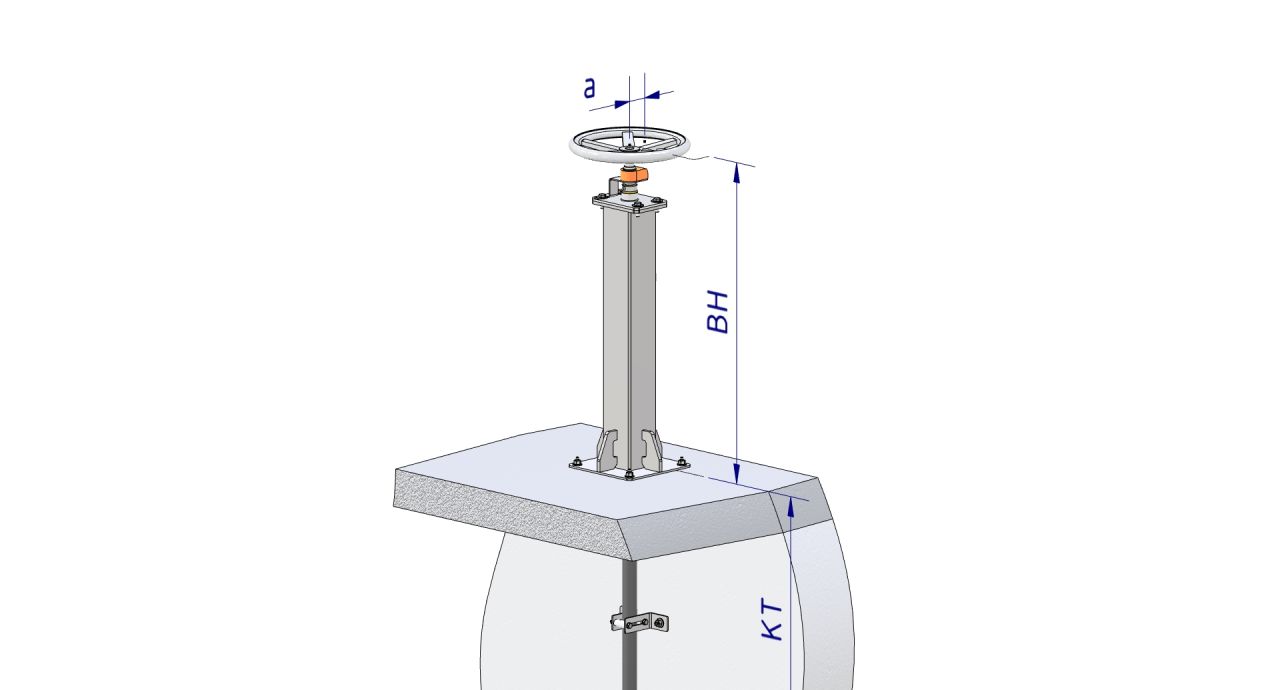

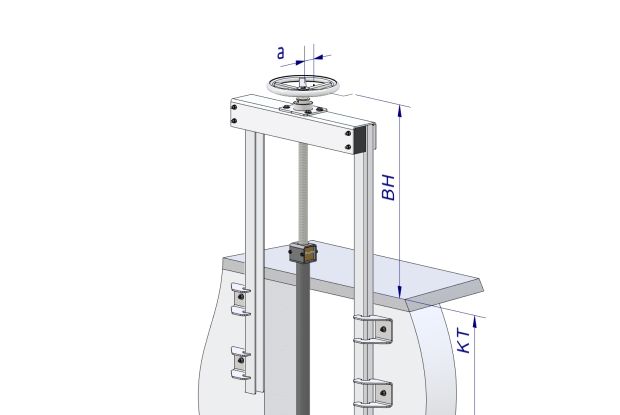

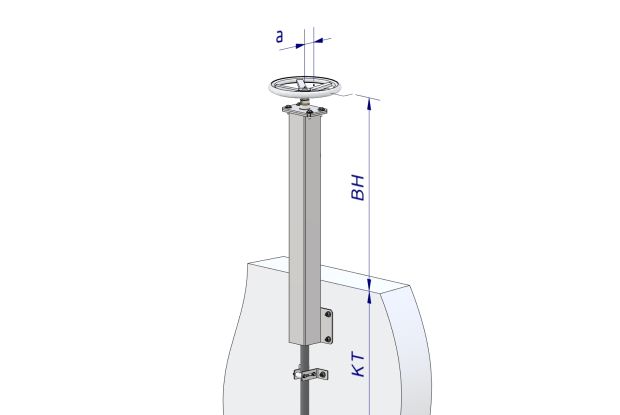

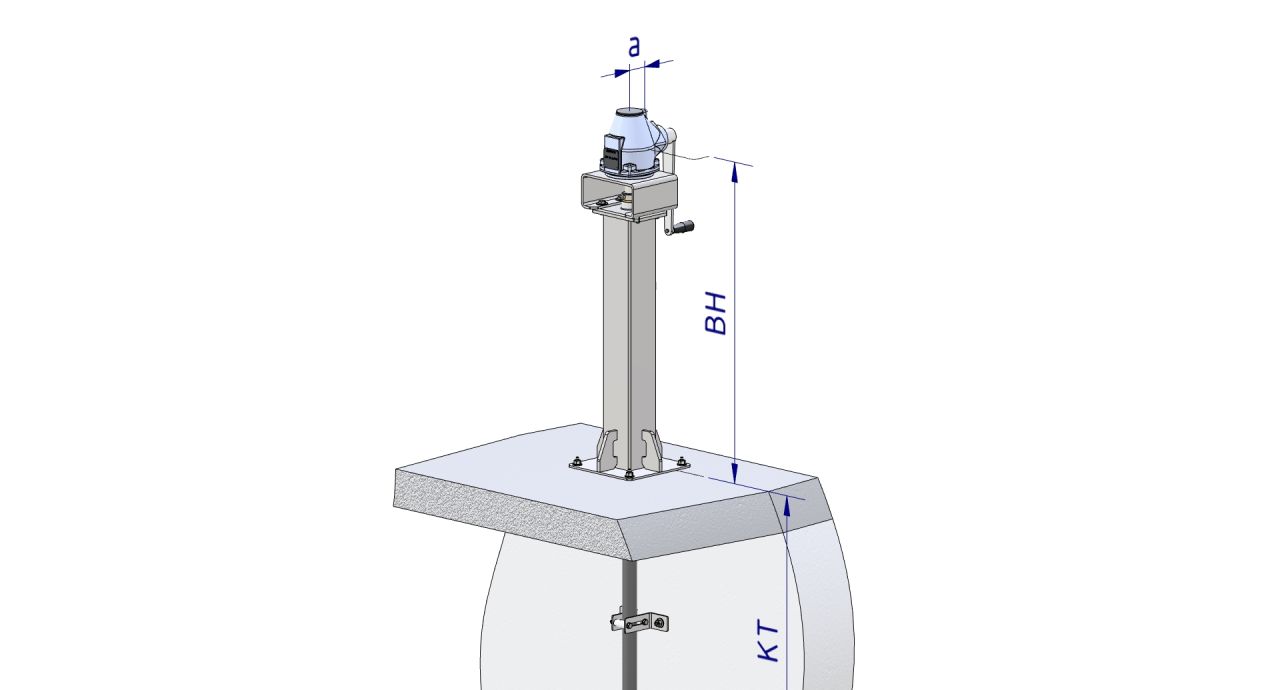

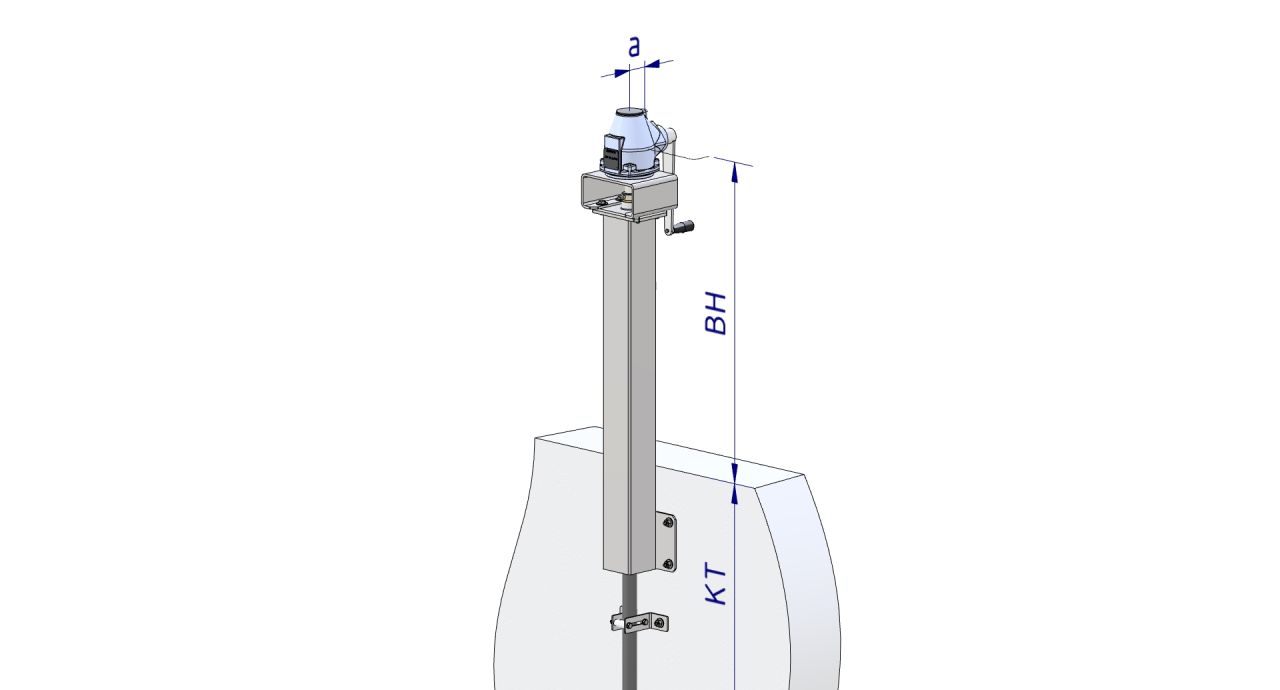

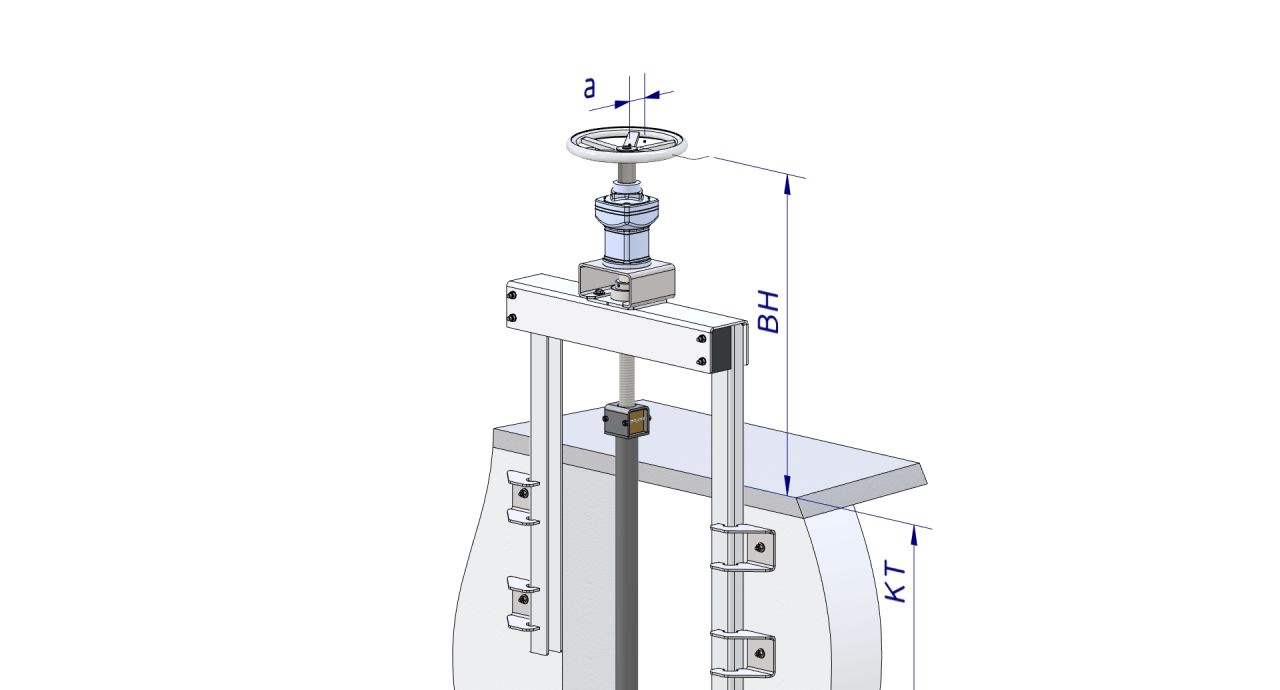

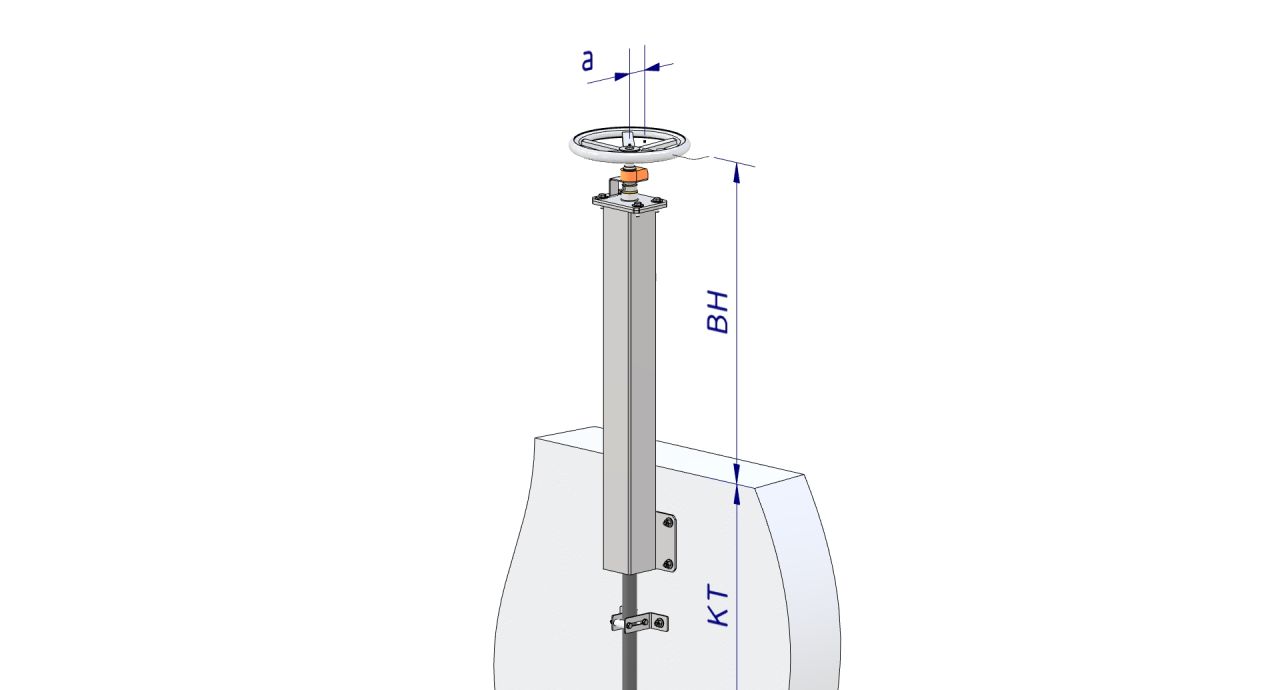

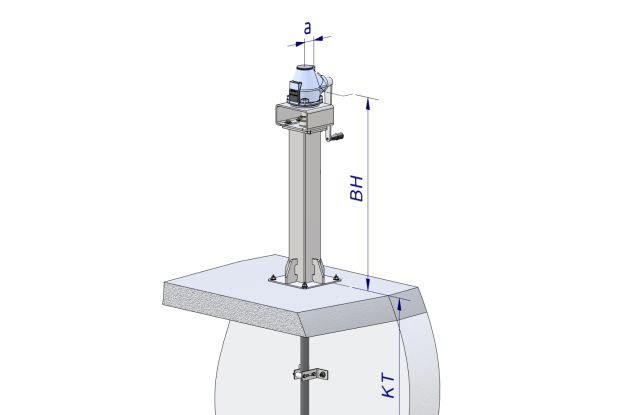

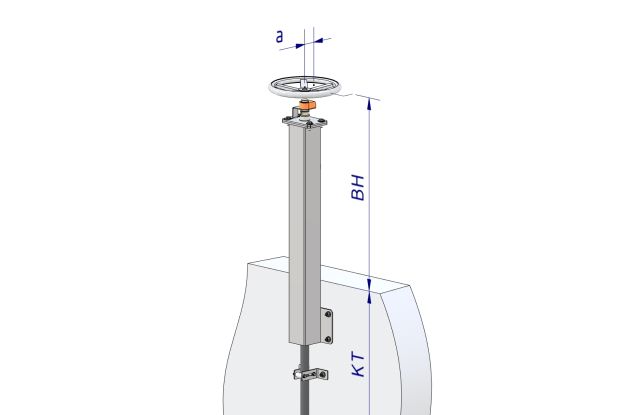

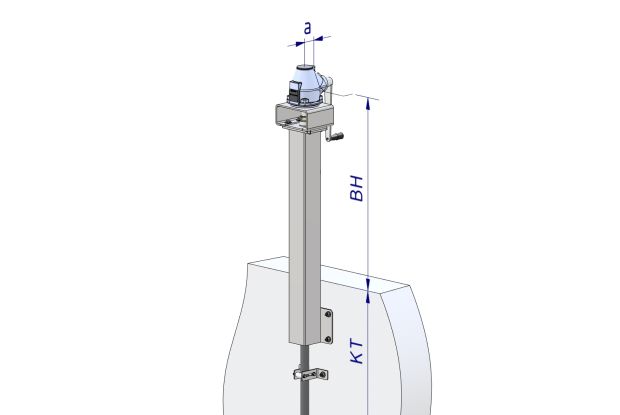

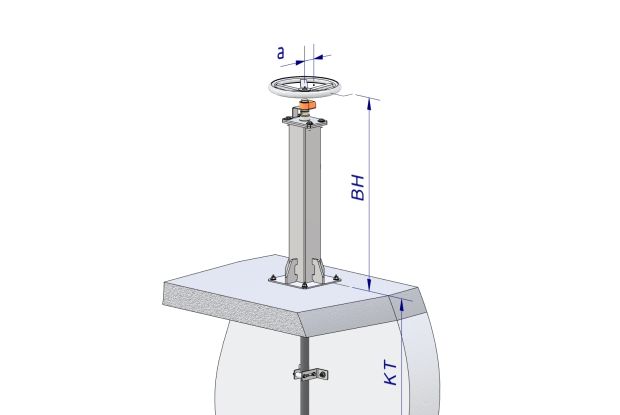

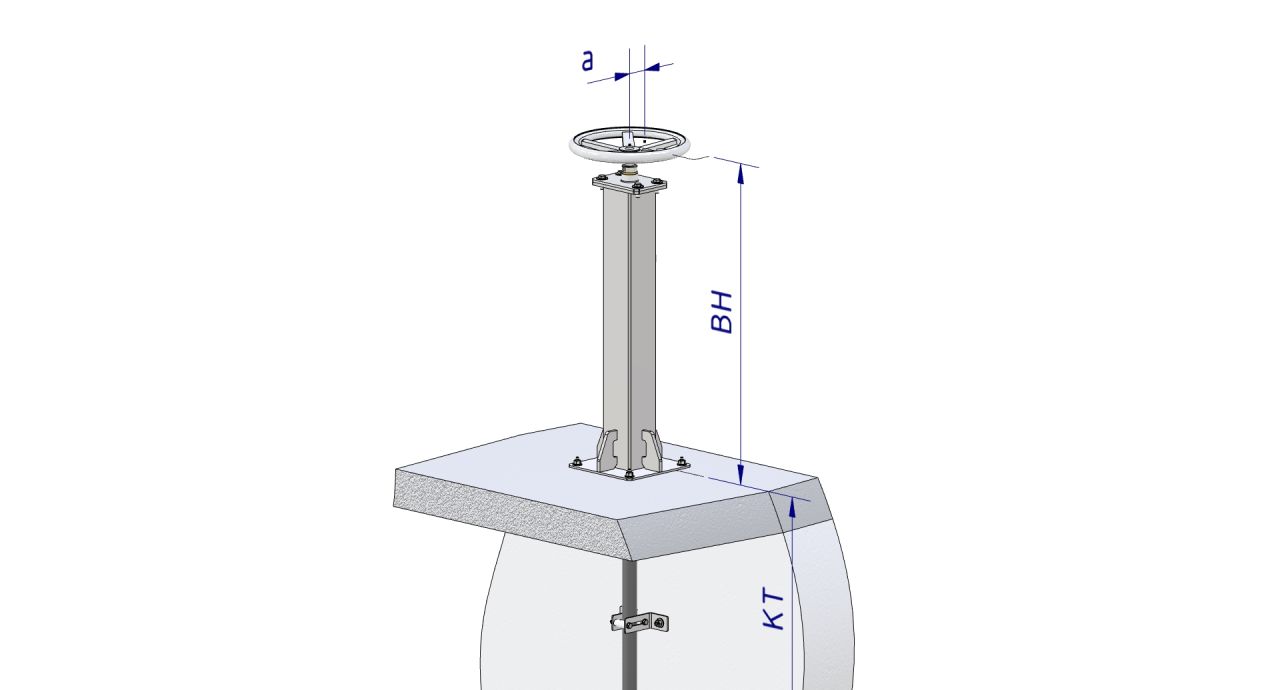

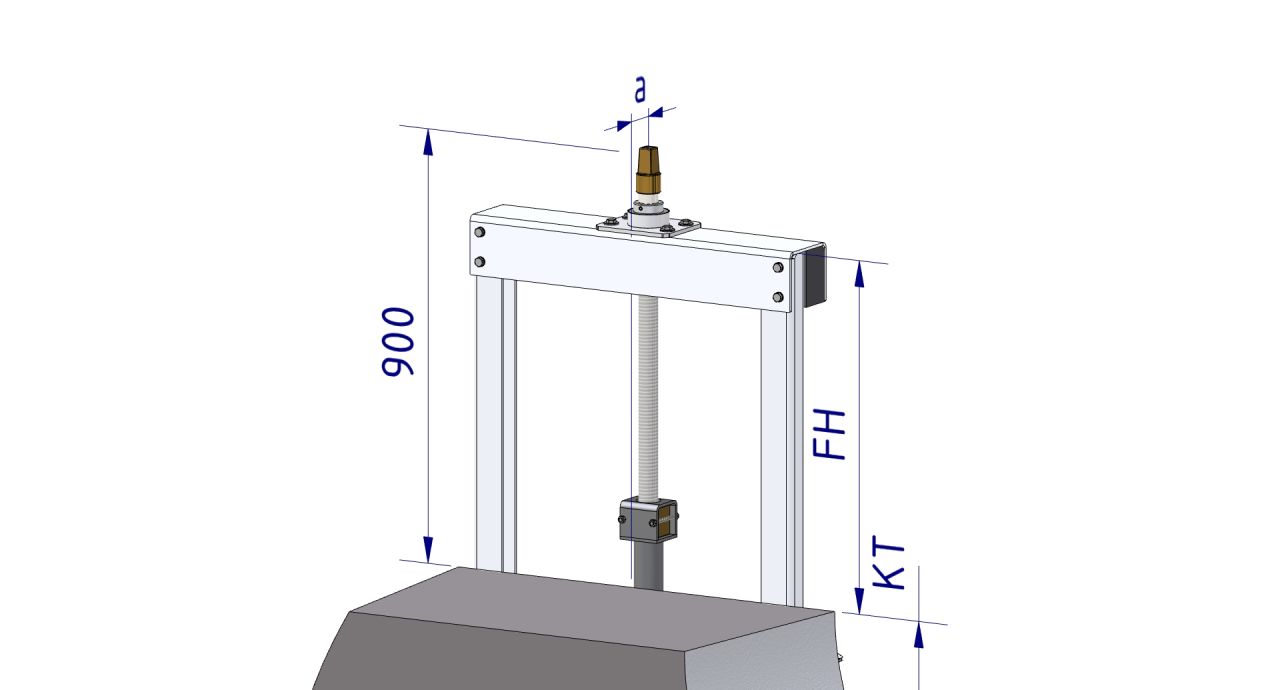

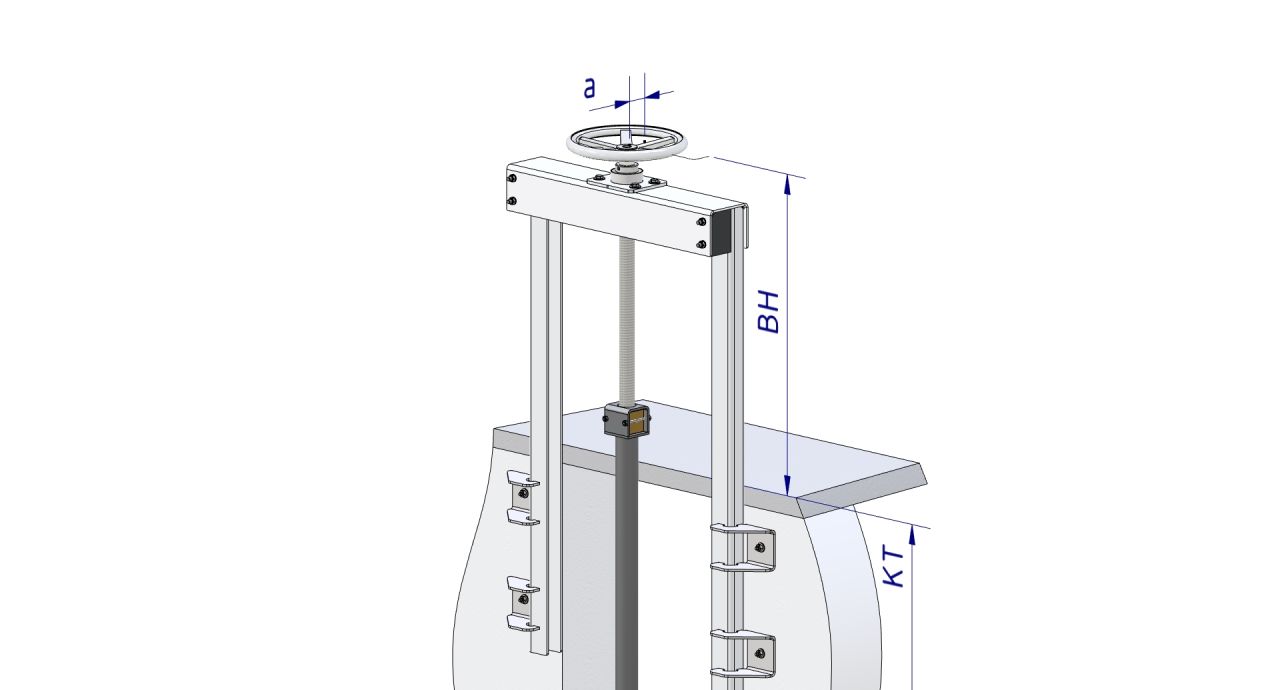

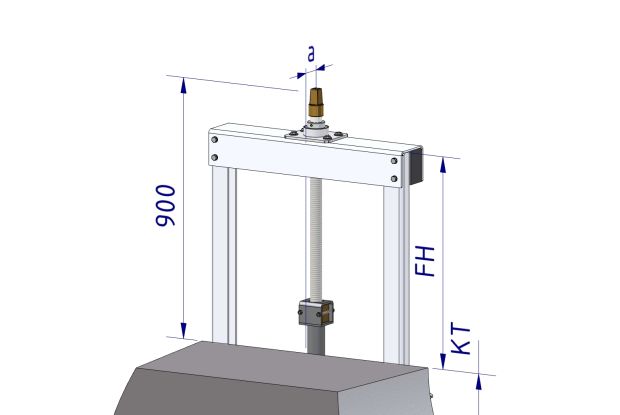

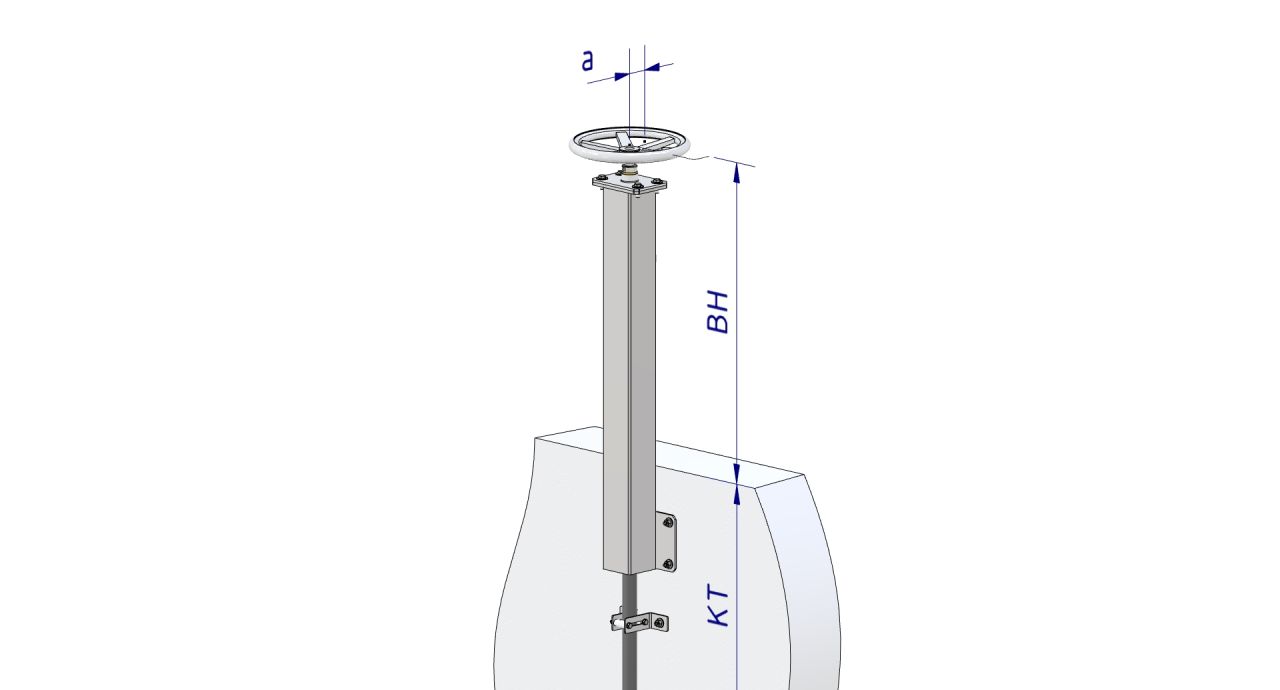

Manuelle Überflur-Antriebe

Katalog Antriebe

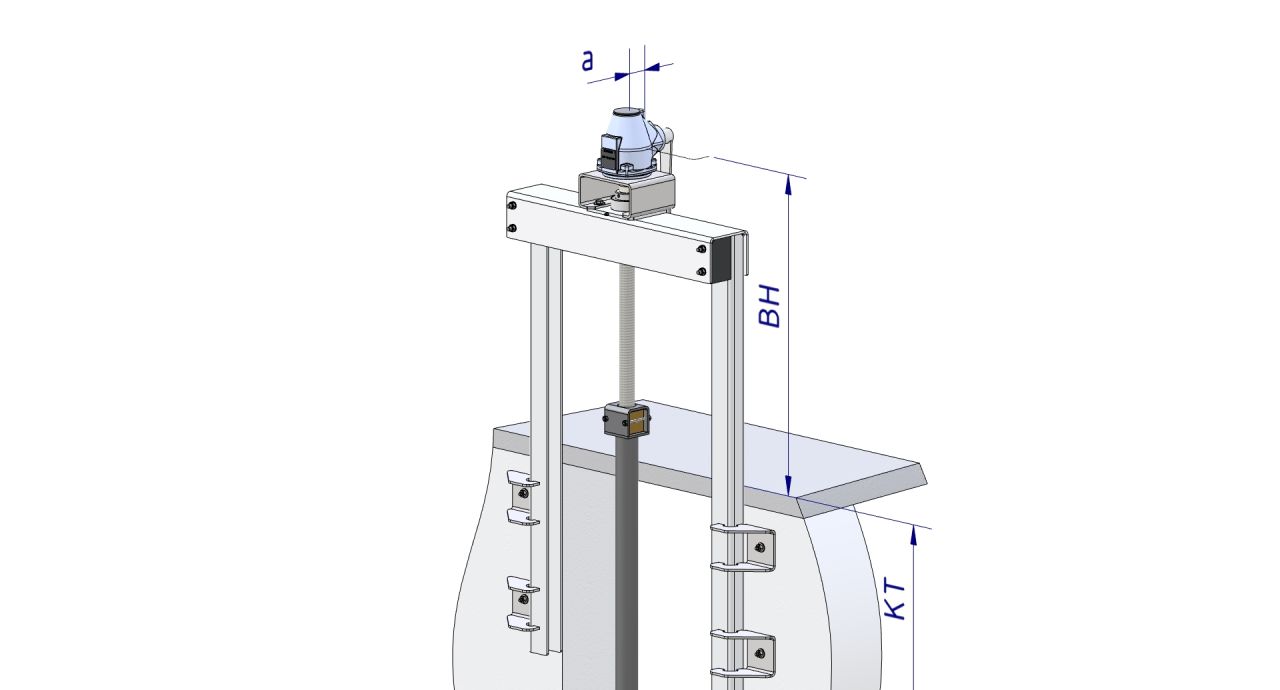

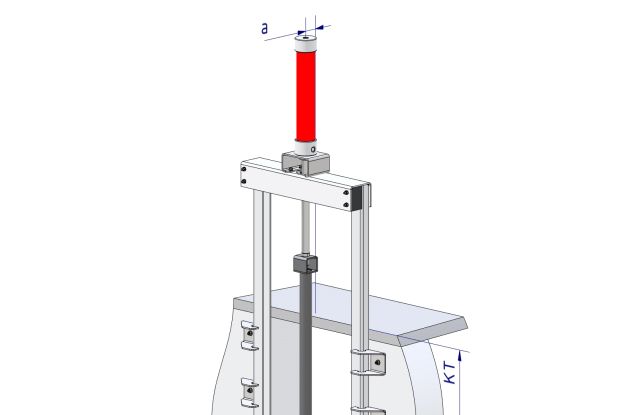

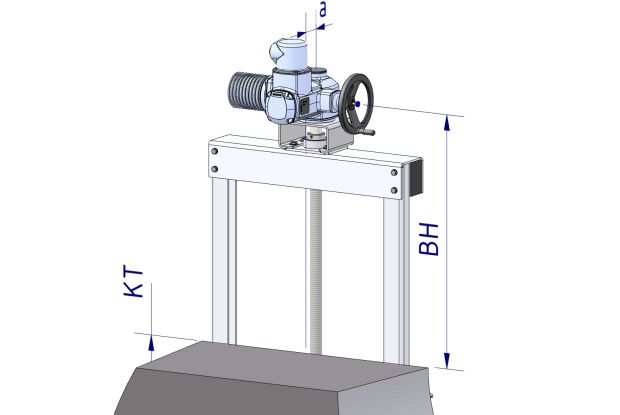

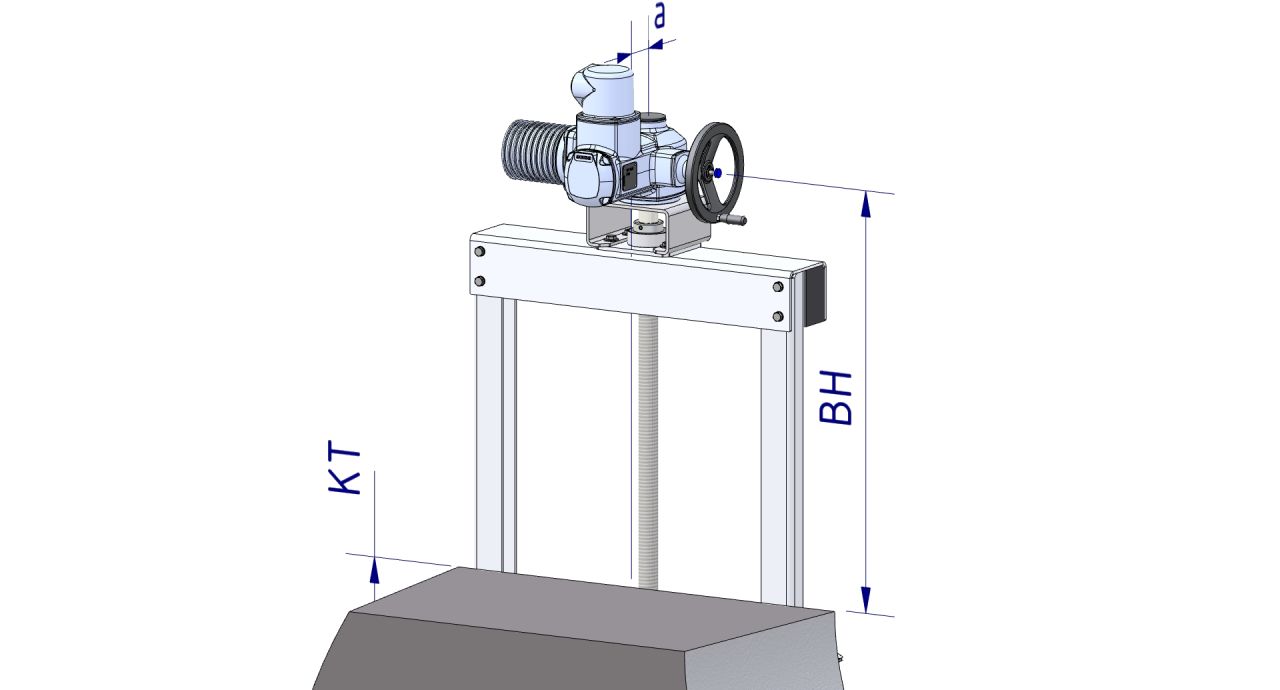

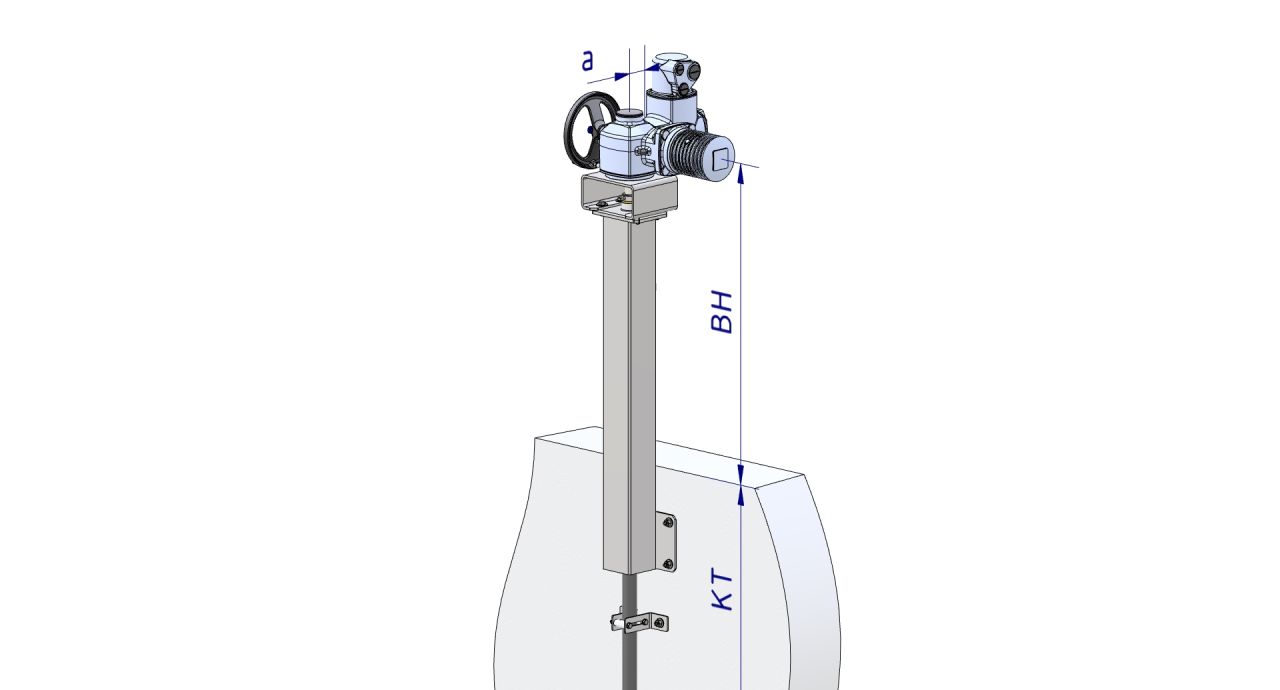

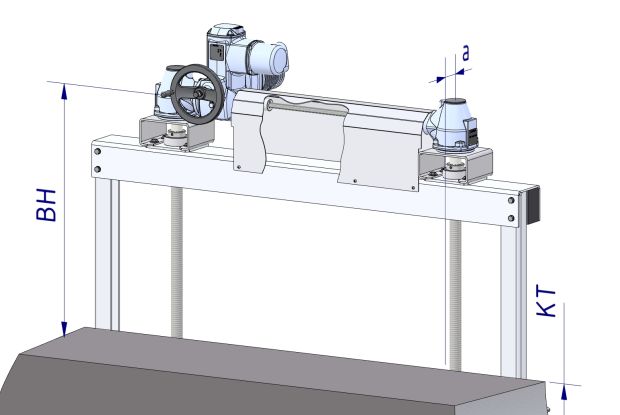

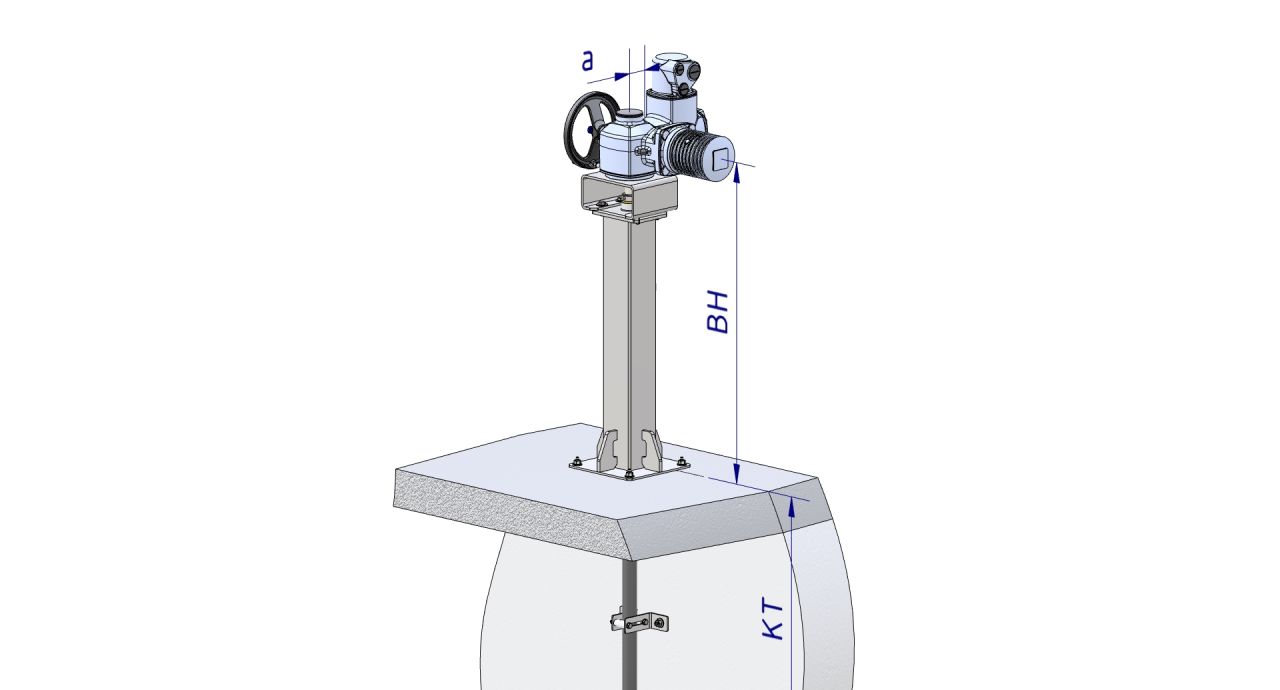

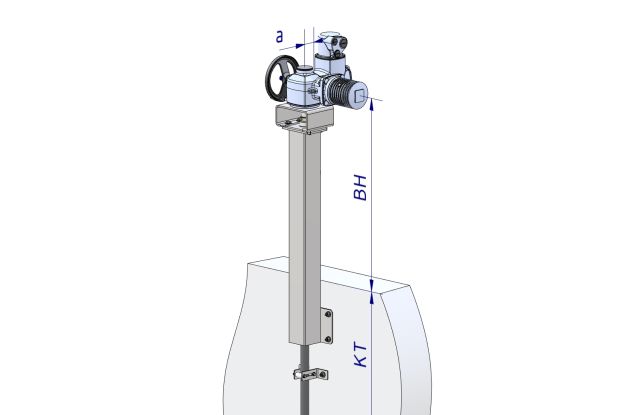

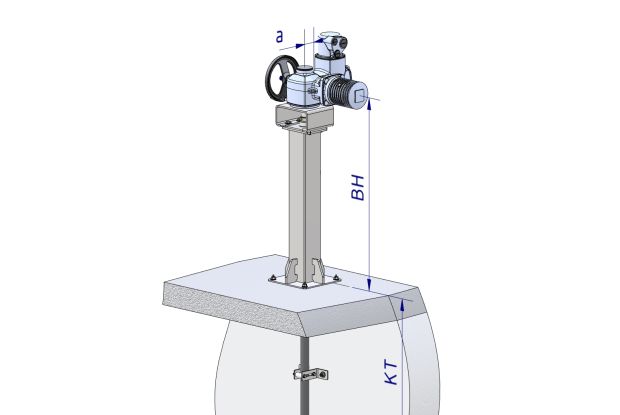

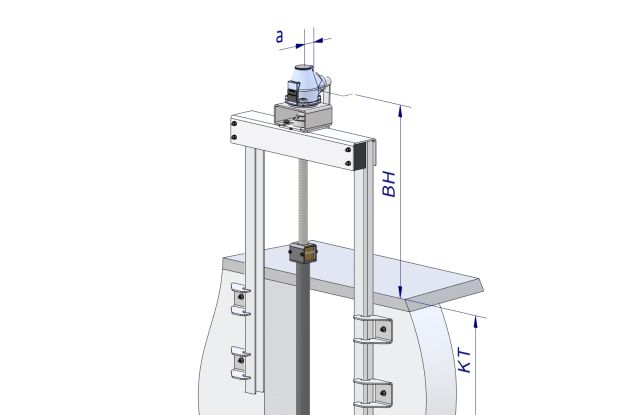

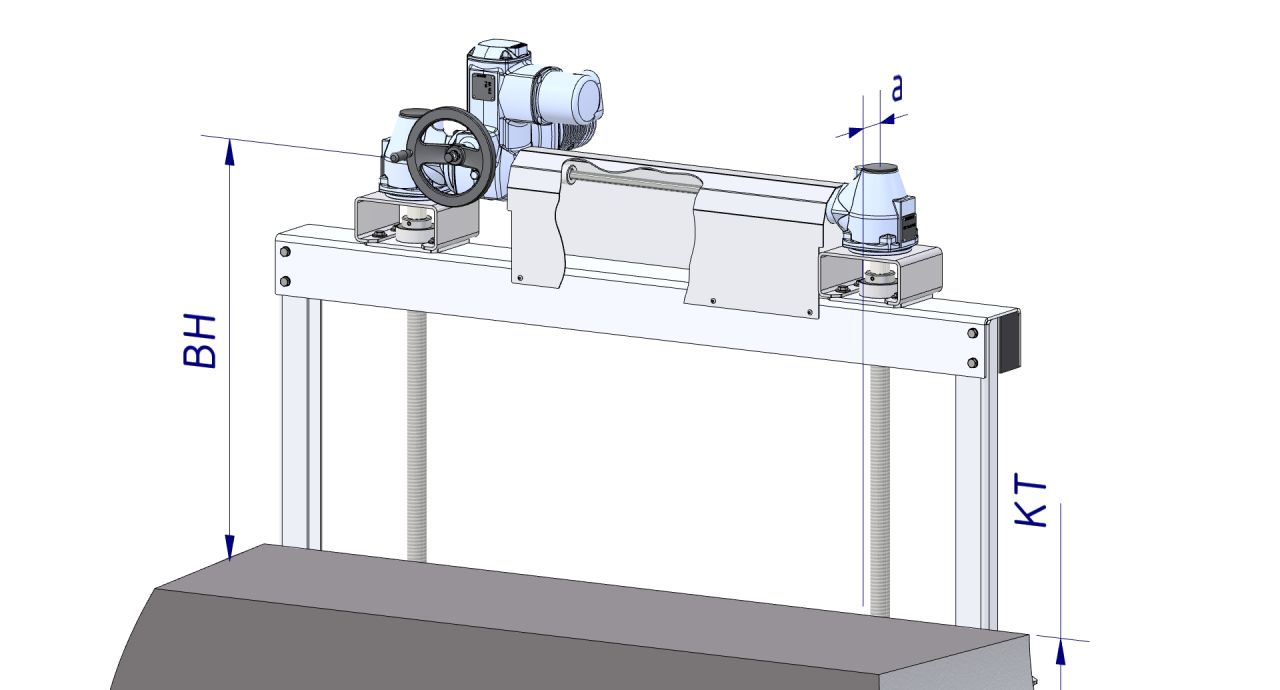

Automatisierte Überflur-Antriebe

Katalog Antriebe

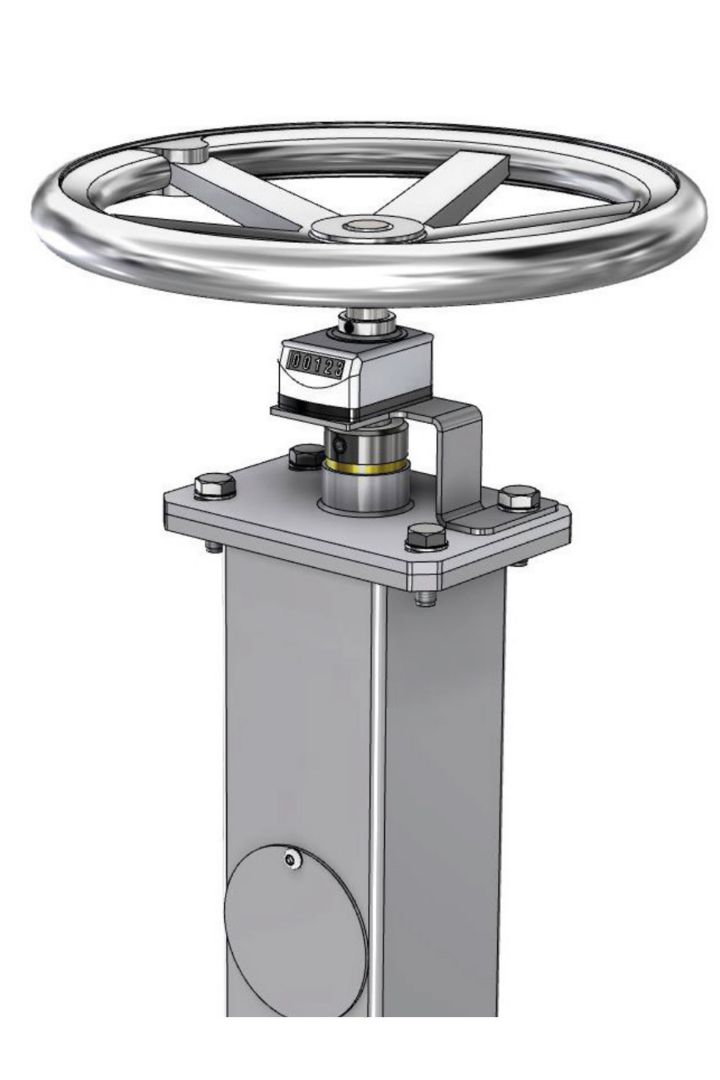

Stellungsanzeige GW-SAZ

GLA-WEL | Antriebe - Stellungsanzeige GW-SAZ

Ausschreibungstext:

Stellungsanzeige

Ausführung:

Analoge mechanische Stellungsanzeige für die Einstellung der Armaturenöffnung zur Montage direkt unter dem Antriebselement. Eine Sichtscheibe mit Lupeneffekt der Zählwerkziffern sorgt für eine gute Lesbarkeit.

Einsatzmöglichkeiten:

  • Gewinde-Drosselschieber: um den erforderlichen Öffnungshub einzustellen, damit die Abflussmenge gewährleistet wird
  • Absenkschieber / Absenkschütze: um die erforderliche Überfallmenge zu bestimmen
  • Für nicht einsehbare Armaturen, z.B. hohe Kanaltiefen, Antriebe in Straßenkappen usw.

Technische Daten:

  • Stabiles Kunststoffgehäuse, ultraschallgeschweißt
  • Hohlwelle aus Edelstahl
    5-stelliges Display mit digitaler Anzeige in „mm“
  • Sichtfenster mit Lupenfunktion, Höhe 7 mm
  • Anzeige an der Oberseite ablesbar, wahlweise auch an der Vorderseite
  • Für Spindelgrößen TR 24×5 / TR 30×6 / TR 40×7 / TR 50×9
    Stromlos, rein mechanisch
  • Wartungsfrei
Katalog Stellungsanzeige

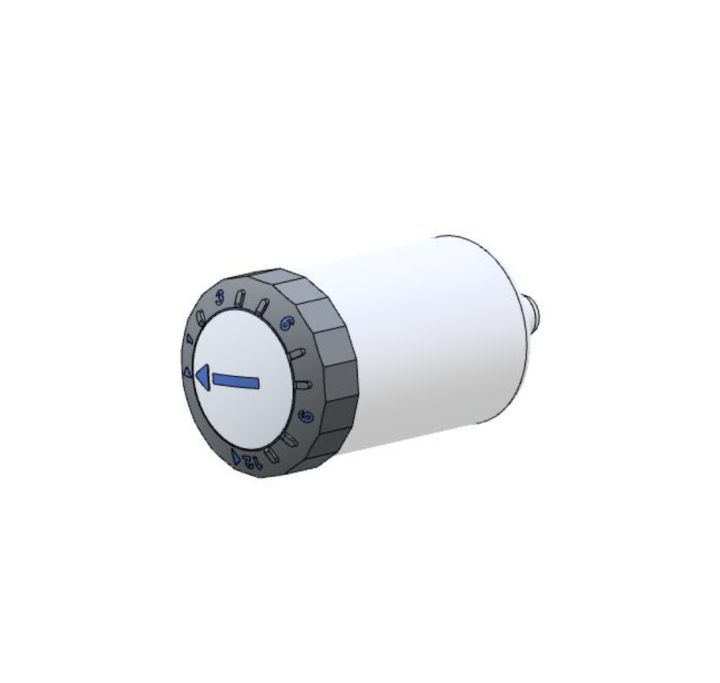

Schmierstoffgeber GW-SSG

Antriebe Schmierstoffgeber GW-SSG

Ausschreibungstext:

Automatischer Schmierstoffgeber zur kontinuierlichen Fettschmierung. Stufenlos einstellbar von 1 bis 12 Monaten mit Spendervolumen 125 ml.

  • Kontinuierliche Schmierung sorgt für niedrige Kosten und hohe Betriebssicherheit
  • Automatische Schmierung ersetzt die meist aufwändige manuelle Schmierung
  • Schmierstoffgeber erhöht die Lebensdauer aller Antriebsverschleißteile (Spindel, Spindelmutter, E-Antrieb)
  • Geschlossenes, staub- und wasserdichtes System, keine Verschmutzung der Schmierstelle
  • Umweltfreundlich durch Wiederbefüllung der Kartusche (bis zu 3x)
  • Ex-Zulassung für alle Zonen
  • Einsatz für Umgebungstemperaturen von -20°C bis +55°C
  •  Automatik durch Gasentwicklungsantrieb
  •  Komplett rostfreier Schmierstoffgeber
  •  Biologisch abbaubares Spezialfett WGKL1
Katalog Schmierstoffgeber

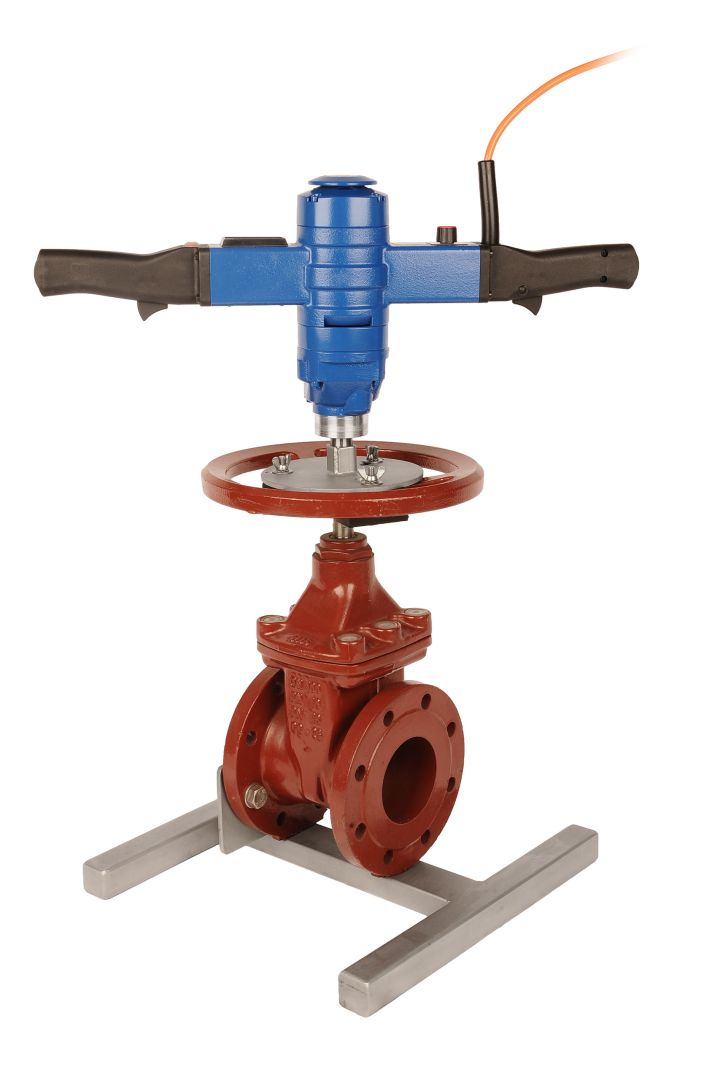

Motorschieberschlüssel GW-MSS

GLA-WEL | Motorschieberschlüssel GW-MS130_KF4A

GW-MSS 130

Ausschreibungstext:

Motorschieberschlüssel, transportabel nach Euro Norm 50144 Teil 1, CE

Ausführung:

Transportabler, elektrisch betriebener Schieberschlüssel für 230-V-Schukosteckdose. Betriebs- sicher durch zwei voneinander abhängige Netzschalter in den jeweiligen Handgriffen. Das Drehmoment ist stufenlos von 30-130 Nm einstellbar. Automatische elektrische Abschaltung bei Erreichen des eingestellten Drehmomentes. Motorgehäuse aus Aluminium. Lüftermotor mit Rechts-Linkslauf sowie gekoppeltem Zählwerk mit Rückstelltaste (75 Umdr./Min).

Katalog Motorschieberschlüssel

Abdeckhauben GW-ADH für Antriebe von Abwasser-Armaturen

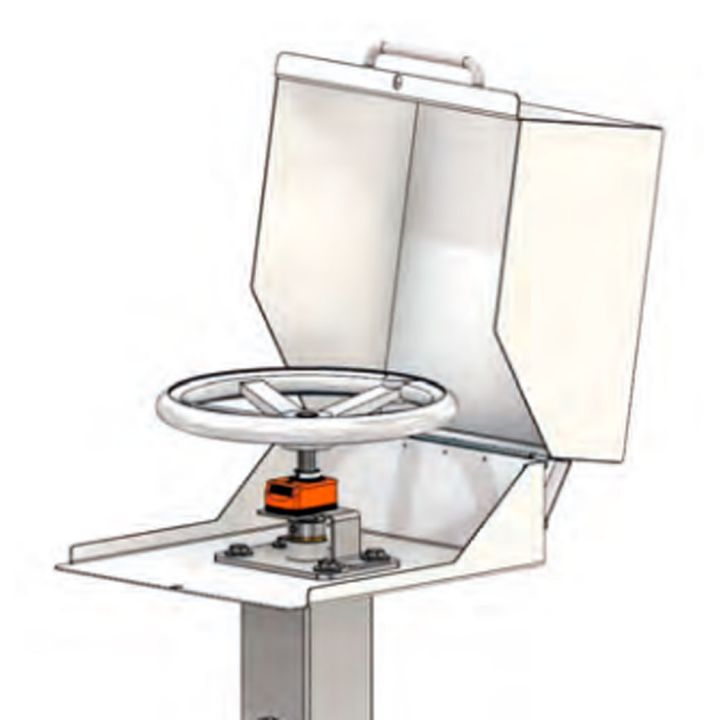

GLA-WEL | Abdeckhaube für Handrad mit Stellungsanzeige

Ausschreibungstext:

Abdeckhaube für die Antriebseinheit (Handrad / Getriebe / E-Antrieb) komplett aus Edelstahl 1.4301 oder 1.4404. Die Abdeckhaube bietet Schutz vor Fremdbedienung, Vandalismus und Witterungseinflüssen. Der abschließbare Haubendeckel ist überschlagssicher durch Auflager.

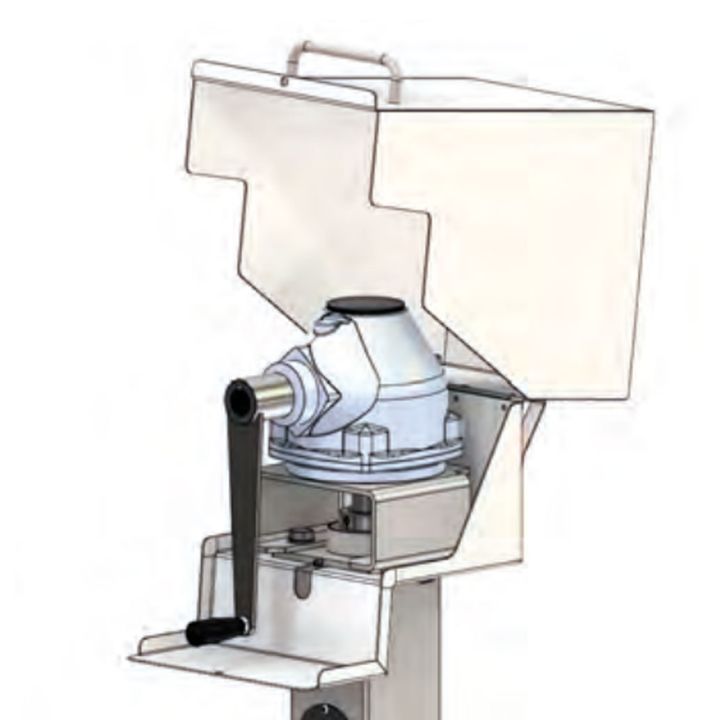

GLA-WEL | Abdeckhaube für Getriebe mit Handkurbel

Ausschreibungstext:

Abdeckhaube für die Antriebseinheit (Handrad / Getriebe / E-Antrieb) komplett aus Edelstahl 1.4301 oder 1.4404. Die Abdeckhaube bietet Schutz vor Fremdbedienung, Vandalismus und Witterungseinflüssen. Der abschließbare Haubendeckel ist überschlagssicher durch Auflager.

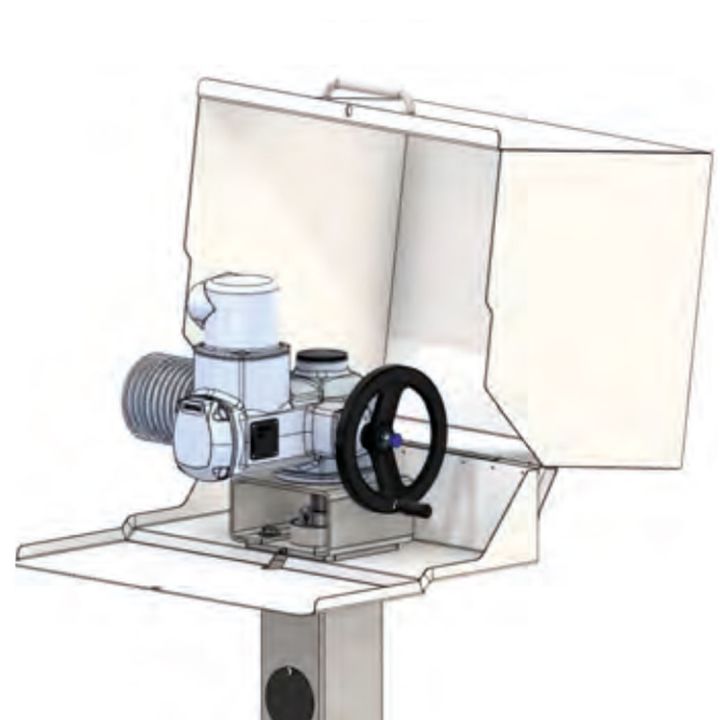

GLA-WEL | Abdeckhaube für E-Antrieb

Ausschreibungstext:

Katalog Abdeckhaube

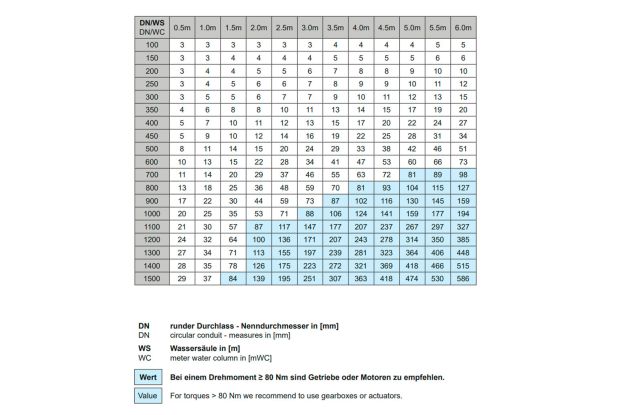

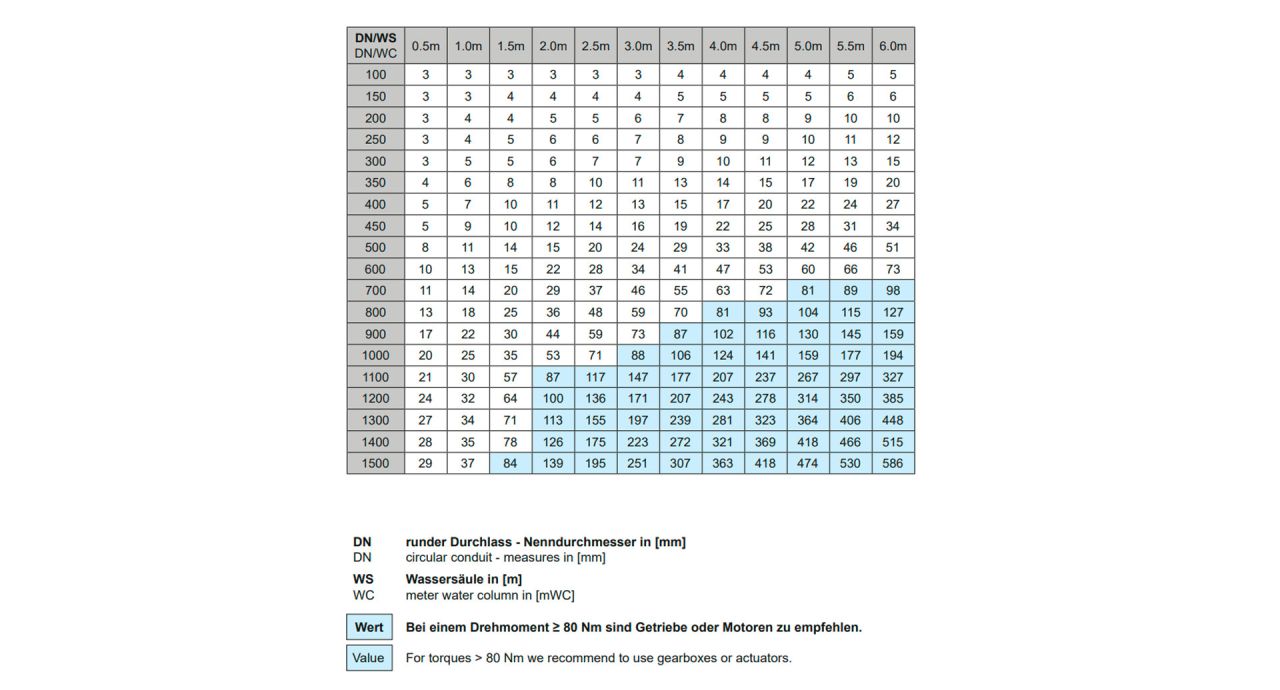

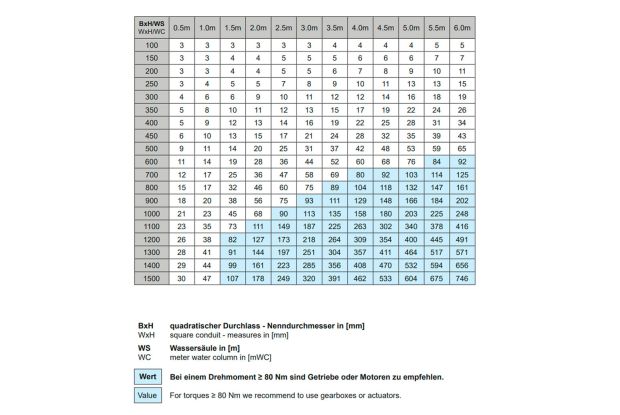

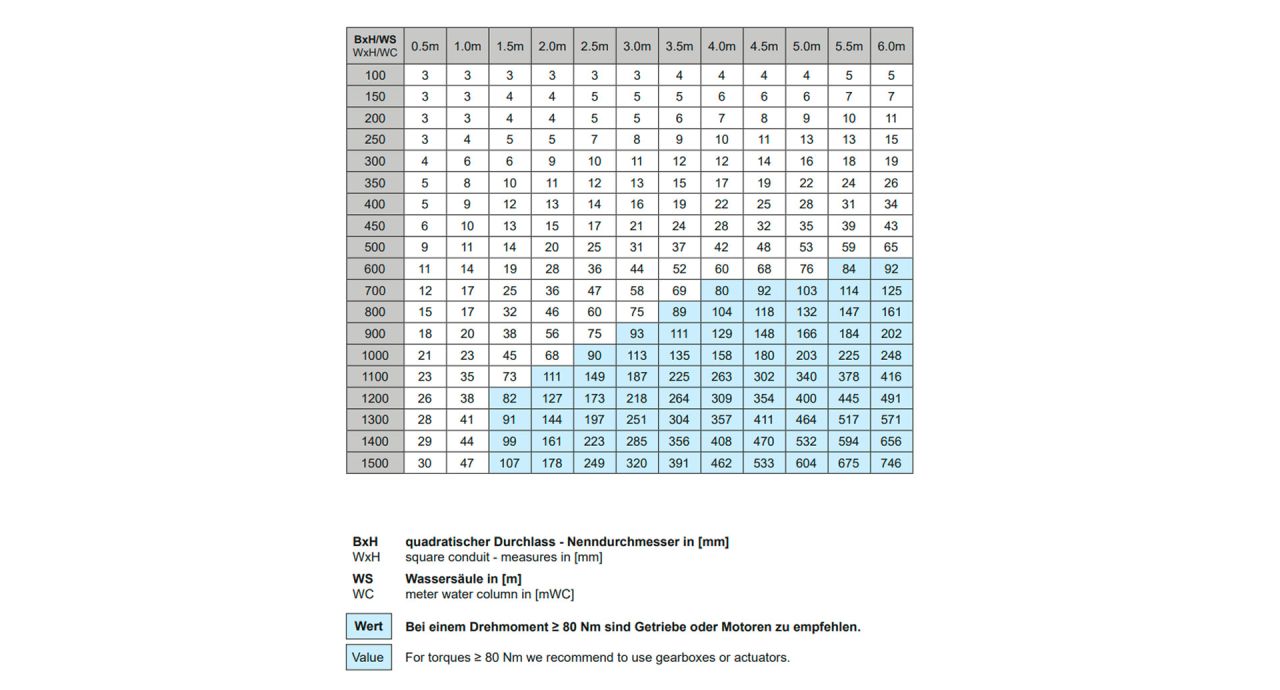

Drehmomente

Katalog Drehmomenttabelle

Antriebe für Abwasserarmaturen – Typen

Hier finden Sie eine Liste mit verschiedenen Antriebs-Typen für Abwasserarmaturen, die wir anbieten.

  • Kegelradgetriebe: Typ GK
  • Stirnradgetriebe: Typ GST
  • Planetengetriebe: Typ GP
  • Elektrische Stellantriebe: Typ SA, auch explosionsgeschützt lieferbar
  • Elektrische Regelantriebe: Typ SAR, explosionsgeschützt lieferbar
  • Betriebsfertige integrierte Motorsteuerung mit Ortssteuerstelle: Typ AM
  • Motorsteuerung mit Microcontroller: Typ ACs

Sie haben den passenden Antrieb nicht gefunden? Wir führen weitere Antriebe in verschiedenen Ausführungen. Kontaktieren Sie bei Bedarf unsere Vertriebsmitarbeiter.

Lebensdauer und Empfehlung

Mit Elektro-Antrieben lassen sich im Normalfall Schließ- und Öffnungsgeschwindigkeiten der Absperrorgane zwischen 0,1 und 0,5 m/min erreichen. Sowohl größere als auch kleinere Werte sind zu vereinbaren.

Elektro-Antriebe sind stets mit einer elektrischen Stillstandsheizung ausgerüstet. Nach der Montage ist diese umgehend elektrisch anzuschließen, da es sonst zur Kondenswasserbildung und Korrosion im Elektro-Anrieb kommen kann.

– Lebensdauer für Stellantriebe: Lebensdauerklasse 2 bei durchschnittlich zwei Betätigungen pro Stunde

– Lebensdauer für Regelantriebe: Lebensdauerklasse 2 bei durchschnittlich 200 Anläufen pro Stunde und nach gesonderter Vereinbarung

Fragen zu Antrieben für Abwasserarmaturen?

Rufen Sie jetzt unseren Vertrieb an! Wir helfen Ihnen gerne weiter.

+49 (0)5422 94390-547
E-Mail an Michael van Brackel
