Dammbalkenverschluss

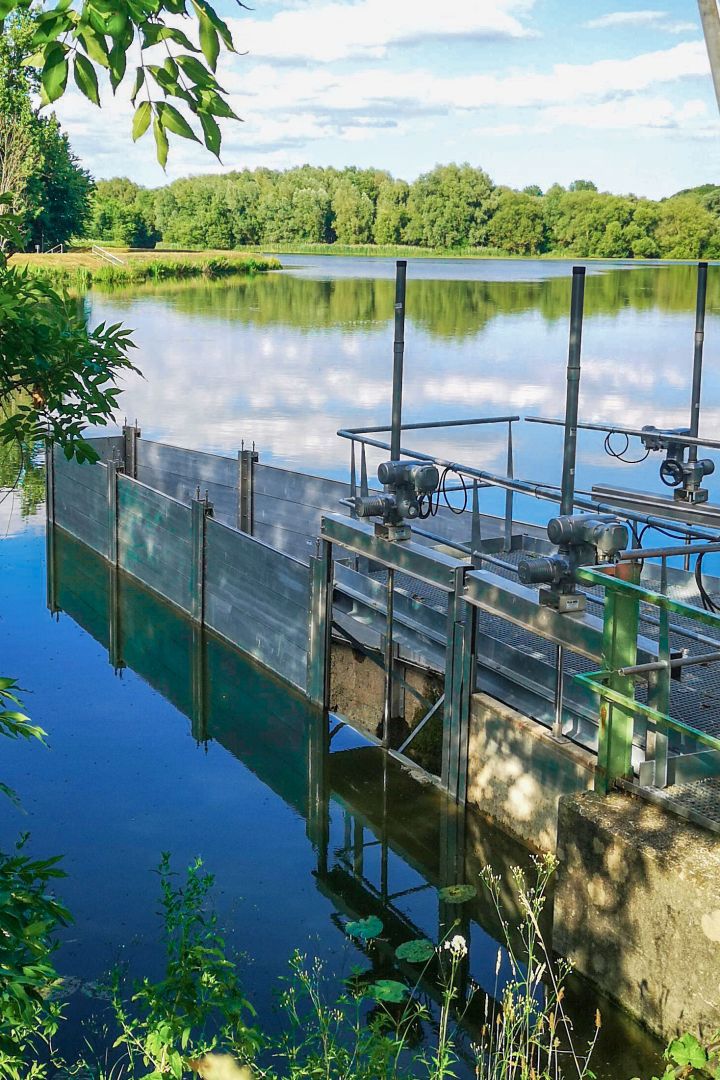

Dammbalkenverschluss, Dammbalken und Dammtafeln in verschiedenen Ausführungen. Dammbalken stellen wir aus Edelstahl und Aluminium her. Sonderkonstruktionen auf Anfrage möglich!

Unseren Dammbalkenverschluss nach DIN 19569 Teil 4 gibt es in drei Ausführungen.

Typ 1: zum Eingießen in eine bauseitige Aussparung nach DIN 19556
Typ 2: zum Andübeln in ein Gerinne nach DIN 18202 (Querschnittsverengung)
Typ 3: zum Andübeln vor ein Bauwerk nach DIN 18202.

Wir fertigen für Sie optional Dammtafeln aus Aluminium oder Edelstahl. Darüber hinaus bieten wir Ihnen Hochwasserschutz-Elemente für die Gebäudesicherung an.

Fragen Sie gern nach Sonderkonstruktionen, die wir auf Anfrage gern für Sie realisieren.

Vertrieb

Abteilung Abwassertechnik

+49 5422 94390-546
abwassertechnik@gla-wel.de

Download

GLA-WEL | Katalog Abwassertechnik

GLA-WEL | Dammbalkenverschluss

Dammbalkenverschluss (DIN 19569 Teil 4)

Dammbalken stellen wir v.a. aus Edelstahl und Aluminium her. Der Rahmen der Dammbalken-Armatur besteht aus U-Profil, wobei die Schwelle bündig mit der Rinnensohle verläuft. Der Dammbalken ist nach statischer Anforderung ausgeführt. Er verfügt über eine auswechselbare 3-seitige Profildichtung und eine glasperlgestrahlte Edelstahloberfläche.

Typ 1: Dammbalken zum Eingießen in eine Rinnenaussparung nach DIN 19556. Es ist keine Sohlaussparung, jedoch die Sohlebenheit nach DIN erforderlich
Typ 2: Dammbalken zum Andübeln in ein Gerinne nach DIN18202 (Querschnittsverengung). Die Sohlebenheit nach DIN ist gefordert, eine Sohlaussparung nicht erforderlich
Typ 3: Dammbalken zum Andübeln vor ein Bauwerk nach DIN 18202, Ausführung zum Andübeln vor eine Rinne

Dichtungsprinzipien für die Sohle bei Dammbalken

Abdichtung auf dem Beton
Gedübelte Sohlschiene
Sohlschiene einbetoniert
Sohlschiene mit Vorwandmontage

Material und Oberflächen von Dammbalkenverschluss, Dammbalken

Wir fertigen die Dammbalken aus Edelstahl oder Aluminium. Sie können die Oberfläche der Armaturen eloxieren oder beschichten lassen.

GLA-WEL | Hebevorrichtung Dammbalken

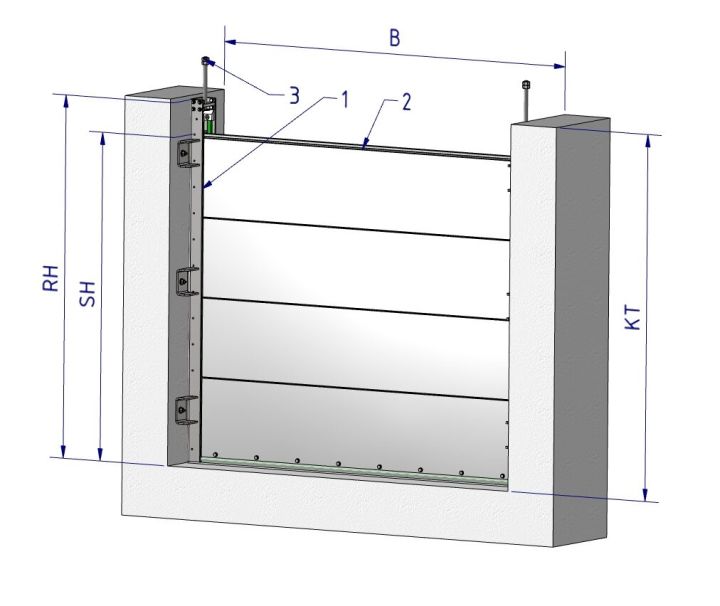

Dammbalken-Verschluss

GW-DBV

GW-DBV

Ausschreibungstext:
Dammbalkenverschluss nach DIN 19569 Teil 4, Rahmen zum Eingießen in eine Rinnenaussparung nach DIN 19556 oder zum Andübeln an Bauwerke nach DIN 18202, 3-seitig dichtend, mit nutfreier Sohle, mit rechteckigem Durchlass B x H.

Typ 1: zum Eingießen in eine bauseitige Aussparung nach DIN 19556
Typ 2: zum Andübeln in ein Gerinne nach DIN 18202 (Querschnittsverengung)
Typ 3: zum Andübeln vor ein Bauwerk nach DIN 18202

Ausführung:
Rahmen aus U-Profil, Schwelle bündig mit Rinnensohle, Dammbalken aus AW 6082 T6
(AlMg Si 1,0 F28) nach statischer Anforderung, mit auswechselbarer Profildichtung, bearbeitete Edelstahloberflächen glasperlgestrahlt. Andrückvorrichtung für Staustellung und Aushebevorrichtung zur Bedienung werden bei Bedarf mitgeliefert.

Optionen:
Dammtafeln aus Aluminium oder Edelstahl auf Anfrage.
Aluminium-Dammbalken können auch eloxiert oder beschichtet werden.
